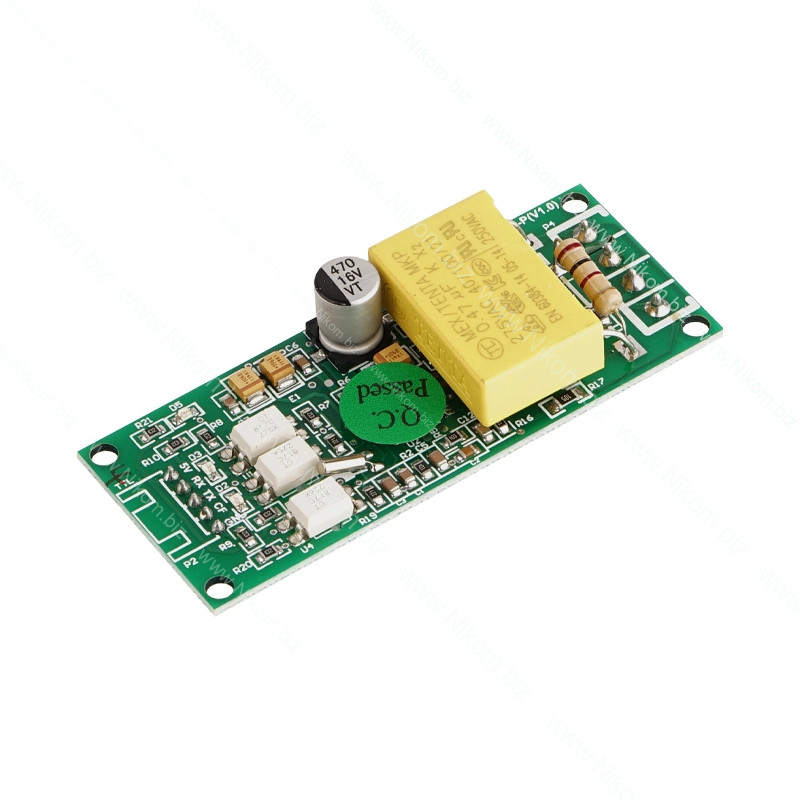

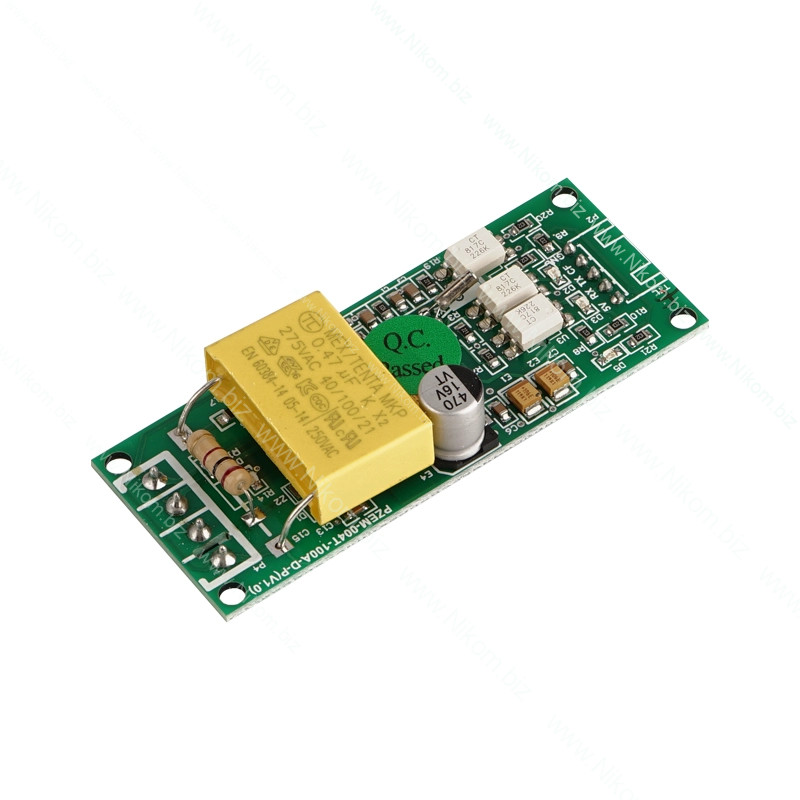

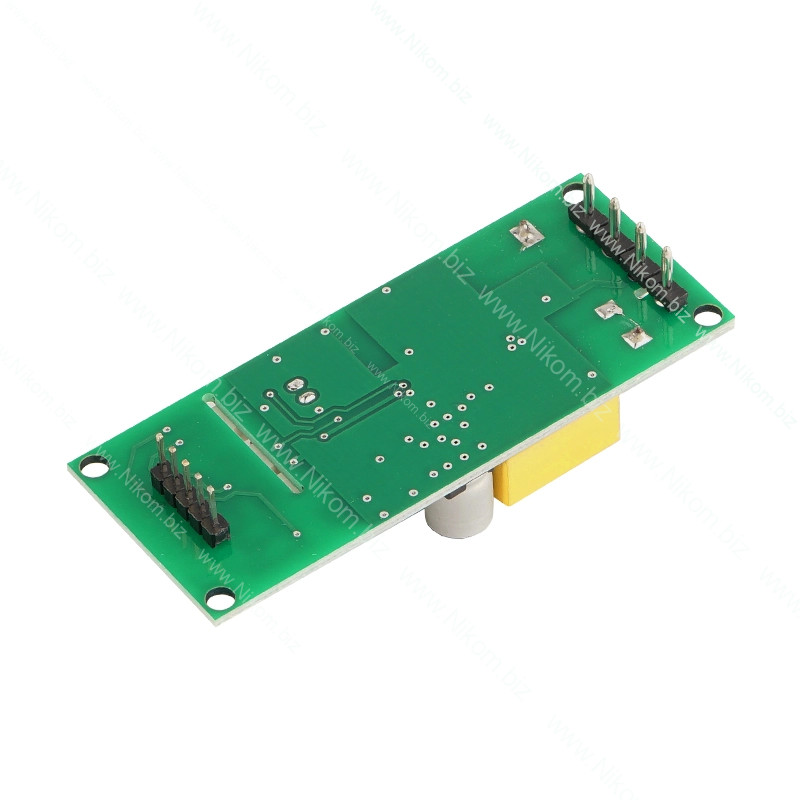

Модуль вимірювання змінного струму PZEM-004T-100A 80-260V 100A
без дисплея, дані зчитуються через TTL інтерфейс
Опис
Модуль PZEM-004T призначений для вимірювання параметрів змінного струму, включаючи напругу, струм, активну потужність, частоту, коефіцієнт потужності та активну енергію. Дані зчитуються через TTL-інтерфейс. Для використання потрібен шунт 100А та модуль TTL, які не входять в комплект.
Технічні характеристики
- Діапазон вимірювання напруги: 80–260 В
- Роздільна здатність напруги: 0,1 В
- Точність вимірювання напруги: 0,5%
- Діапазон вимірювання струму: 0–100 А
- Мінімальний вимірюваний струм: 0,02 А
- Роздільна здатність вимірювання струму: 0,001 А
- Точність вимірювання струму: 0,5%
- Діапазон вимірювання активної потужності: 0–23 кВт 100A
- Мінімальна вимірювана потужність: 0,4 Вт
- Роздільна здатність вимірювання потужності: 0,1 Вт
- Точність вимірювання потужності: 0,5%
- Діапазон коефіцієнта потужності: 0,00–1,00
- Роздільна здатність вимірювання коефіцієнта потужності: 0,01
- Точність вимірювання коефіцієнта потужності: 1%
- Діапазон вимірювання частоти: 45–65 Гц
- Роздільна здатність вимірювання частоти: 0,1 Гц
- Точність вимірювання частоти: 0,5%
- Діапазон вимірювання активної енергії: 0–9999,99 кВт·год
- Роздільна здатність вимірювання активної енергії: 1 Вт·год
- Точність вимірювання активної енергії: 0,5%
Функціонал
- Вимірювання напруги, струму, активної потужності, частоти, коефіцієнта потужності та активної енергії
- Функція скидання вимірювань через програмне забезпечення
- Налаштування порога спрацювання сигналу при перевищенні активної потужності
- Комунікаційний інтерфейс: UART-TTL (9600 бод, 8 біт даних, 1 стоп-біт, без парності)
- Протокол передавання даних: Modbus-RTU
