Опис

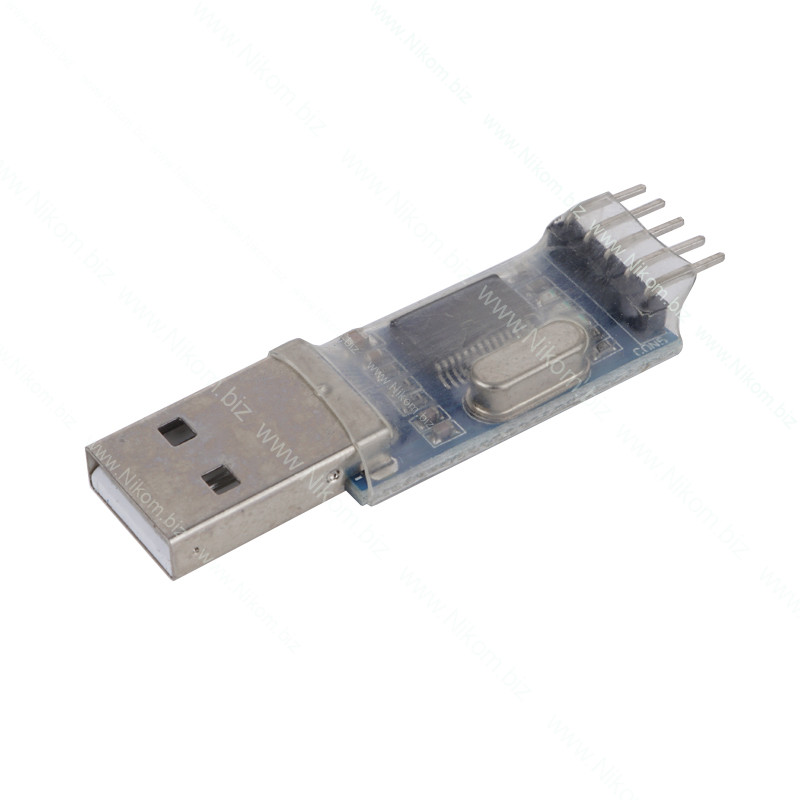

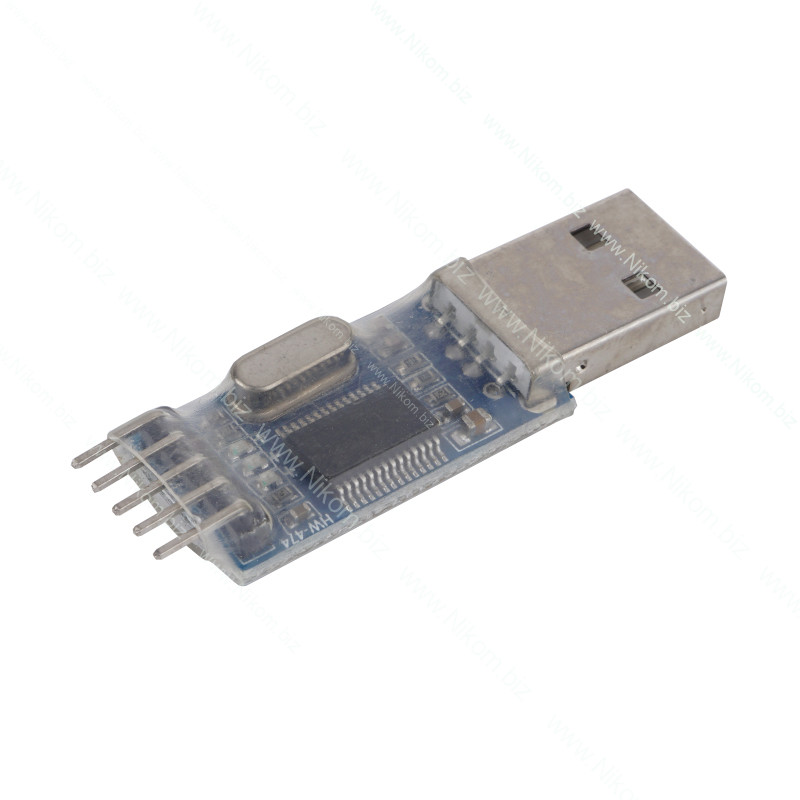

Даний модуль є перетворювачем USB-RS-232, який призначений для з'єднання мікроконтролерних пристроїв з ПК (персональний комп'ютер) за допомогою USB порту. Модуль також застосовується для програмування вбудованих мікроконтролерів, що підтримують логічні рівні сигналів TTL (0 - 5В), а також для сполучення пристроїв за допомогою інтерфейсу RS232. Модуль має два інтерфейси підключення. USB інтерфейс – для підключення до персонального комп'ютера, та RS232 – для підключення до мікроконтролерного пристрою. Цей пристрій не працює під керуванням Windows 64-bit .

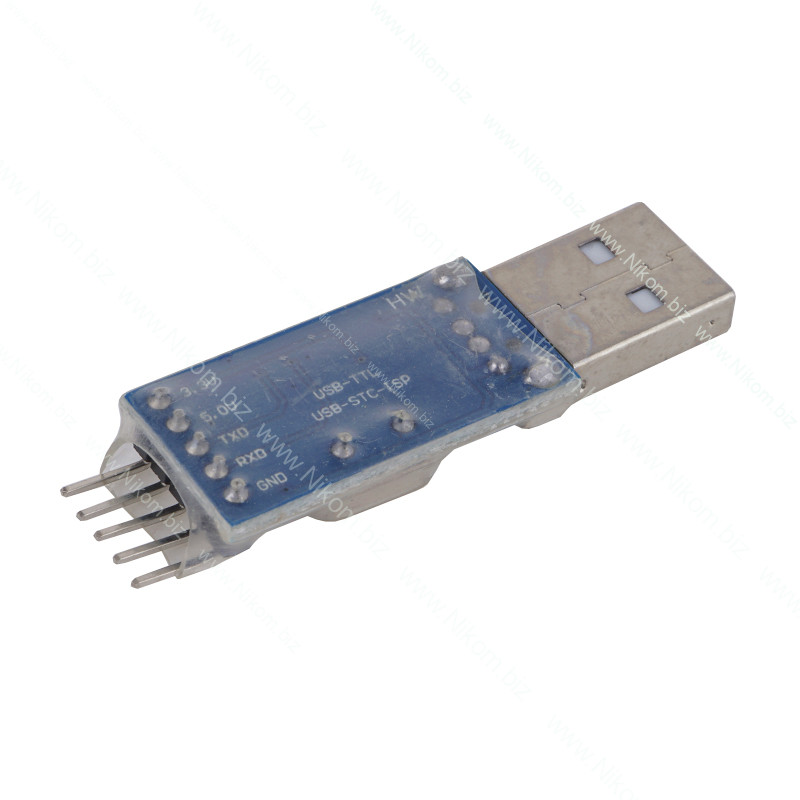

Призначення виводів:

• 3.3V - напруга живлення програмованого пристрою з рівнем TTL 3;
• 5.0V - напруга живлення програмованого пристрою з рівнем TTL 5;
• RXD – передавальна лінія сигналів;
• TXD - приймаюча лінія сигналів;
• GND - «земля»;

ВАЖЛИВО: контакт RXD конвертера підключається до TX Arduino, а вивід TXD до RX.

Для зручності на платі модуля встановлено 3 світлодіоди:

• LED1 - сигналізує про подачу живлення на модуль;
• LED2 - сигналізує про передачу даних;
• LED3 - сигналізує прийом даних;

Технічні характеристики

• напруга живлення: 5;
• максимальний струм: 10 мА;
• вхідний струм витоку: ±1 мкА;
• робоча температура: -40...+85°С;
• розміри плати: 50,7 х 15,2 х 7,6 мм;
• вага: 5 р.
