Опис

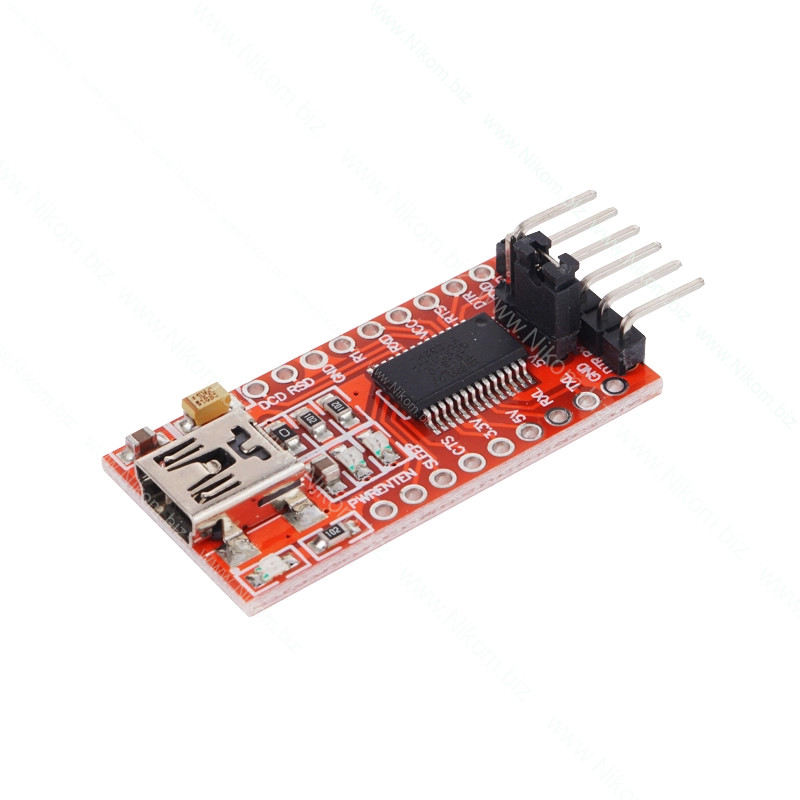

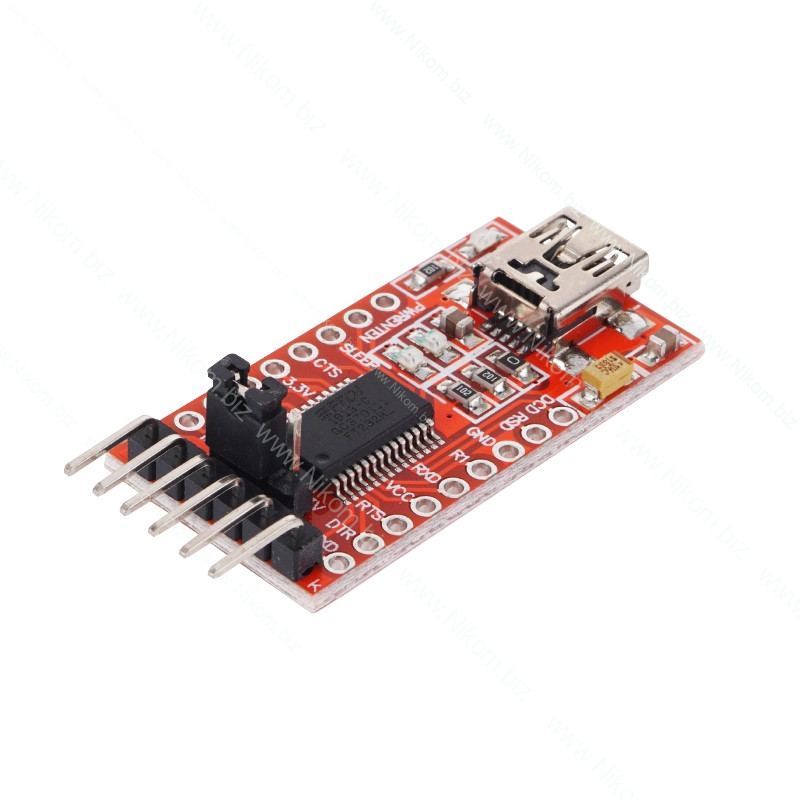

Модуль USB-UART зібраний на мікросхемі FT232RL і є сполучною установкою між інтерфейсами USB і UART. Конвертер може застосовуватися як програматор для Arduino або інших пристроїв на основі мікроконтролера. Мікросхема підтримує режими передачі 7 та 8 біт даних і має вбудовану EEPROM пам'ять обсягом 1024 байт.

При підключенні перетворювача Arduino або іншим мікроконтроллерним пристроям необхідно пам'ятати, що RxD підключається до вивода контролера TX, а вивід TxD перетворювача до RX мікроконтролера.

Для роботи з цим конвертером необхідно встановити драйвер. Якщо драйвер не встановлений автоматично під час підключення пристрою до ПК, необхідно завантажити їх за посиланням і встановити вручну. Не рекомендується встановлювати драйвер для перетворювача вище версії 2.10 , оскільки це може призвести до непрацездатності пристрою.


Особливості підключення

• VCC – вихідне живлення;
• GND - земля;
• DTR – сигнал про готовність зовнішнього пристрою;
• RxD - приймаюча лінія сигналів;
• TxD - передавальна лінія сигналів;
• CTS - сигнал про припинення передачі;

Також на платі конвертера є 3 світлодіоди.

• PWR - сигналізує про подачу живлення;
• TX - спалахує при передачі даних;
• RX - спалахує при прийнятті даних;

Технічні характеристики

• Мікросхема - FT232RL
• Напруга живлення – від 3,3 до 5 В;
• Вихідна напруга - 3,3 або 5;
• Максимальний струм навантаження при 3,3 - 50 мА;
• Максимальний струм навантаження при 5 - 500 мА;
• Швидкість передачі - від 300 біт/сек до 1 Мбіт/сек;
• Діапазон робочої температури - від -40°C до +85°C;
• Інтерфейс – miniUSB 2.0 (12 Мбіт/сек);
• Габарити – 37 x 19 x 12 мм;
• Вага – 4 р.
