АкціїМодуль трьохосьовий цифровий компас
на HMC5883L; шина I2C; 15х14мм
на складі 8 шт.
в магазині 11 шт.
код: A310039
China
China
Модуль трьохосьовий цифровий компас
на HMC5883L; шина I2C; 15х14мм
108.5 грн.
код:
Швидка доставка
Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.
Власний склад
Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.
Додаткова інформація
Опис

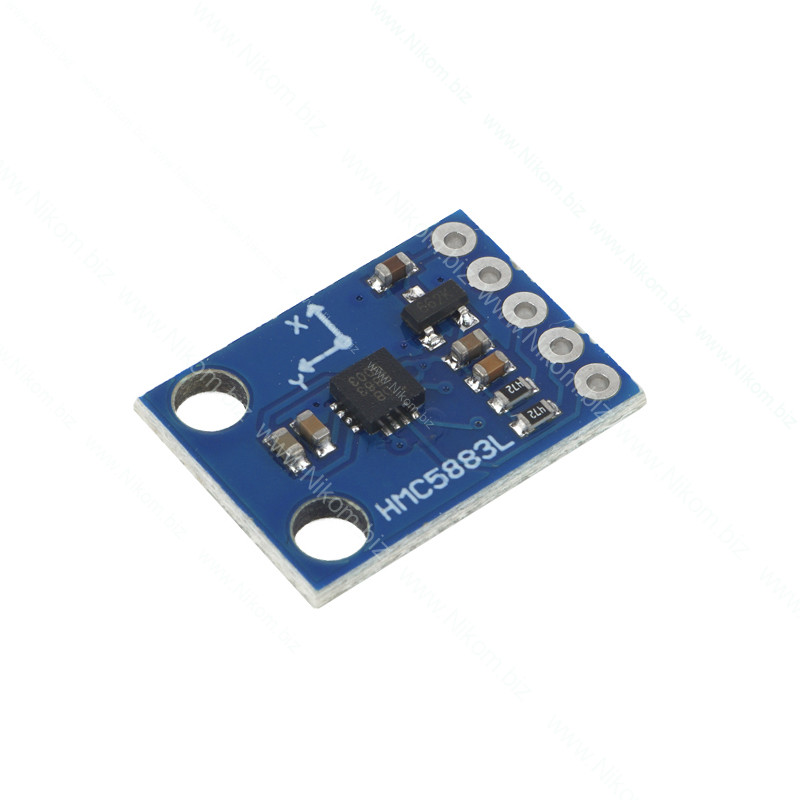

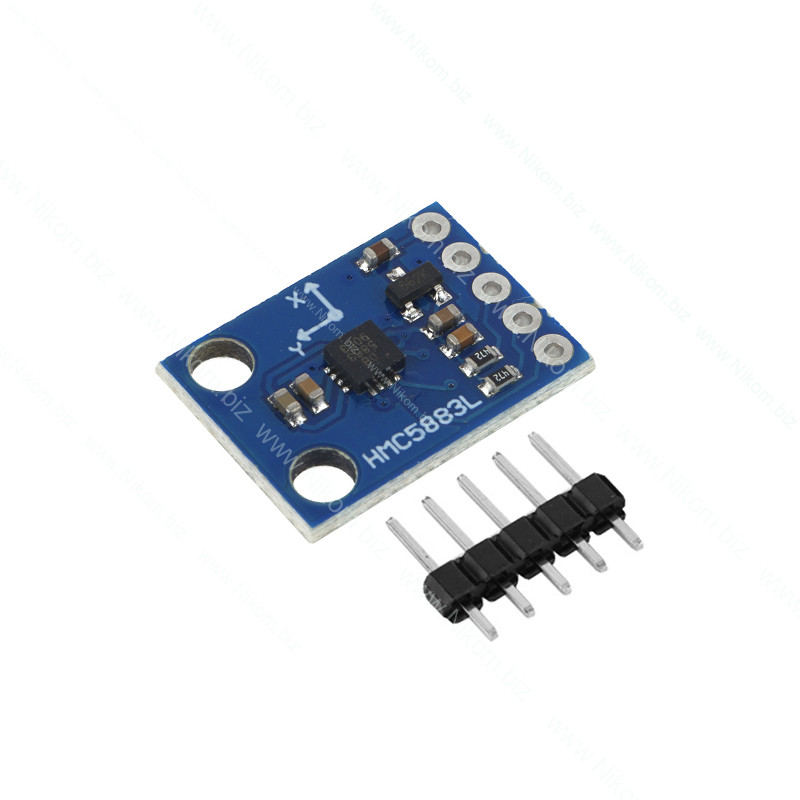

Плата GY-273 - це трьох осьовий компас, який чутливий до магнітного поля Землі відразу в 3-х площинах.
Модуль зібраний на основі мікросхеми QMC5883L (аналог HMC5883L). Як чутливі елементи в компасі використовується три магніторезистивні датчики.
Якщо ви плануєте використовувати цей модуль у парі з налагоджувальною платою типу Arduino, доцільно скачати відповідну бібліотеку.

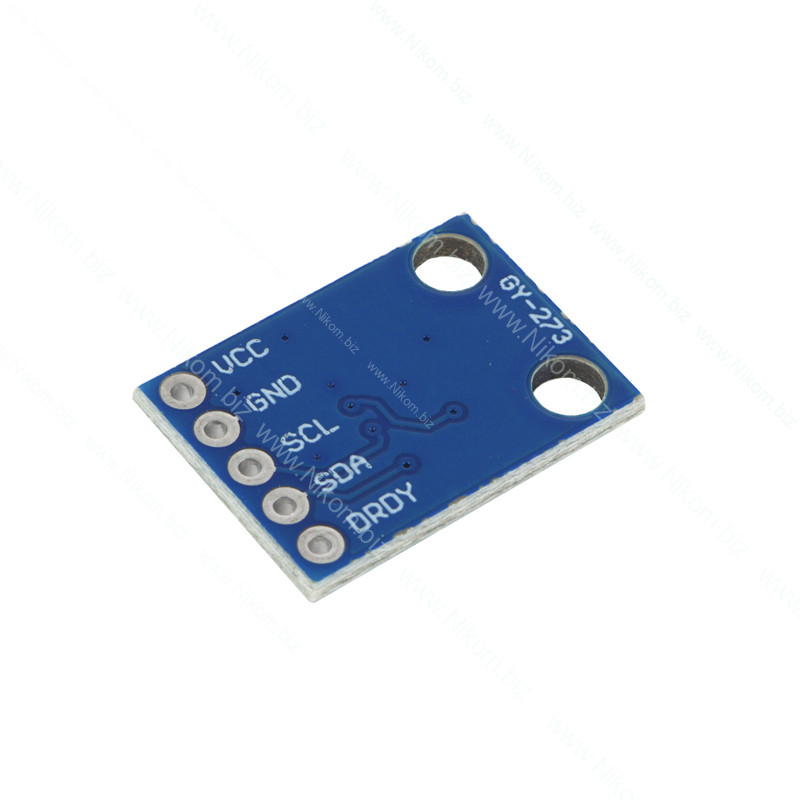

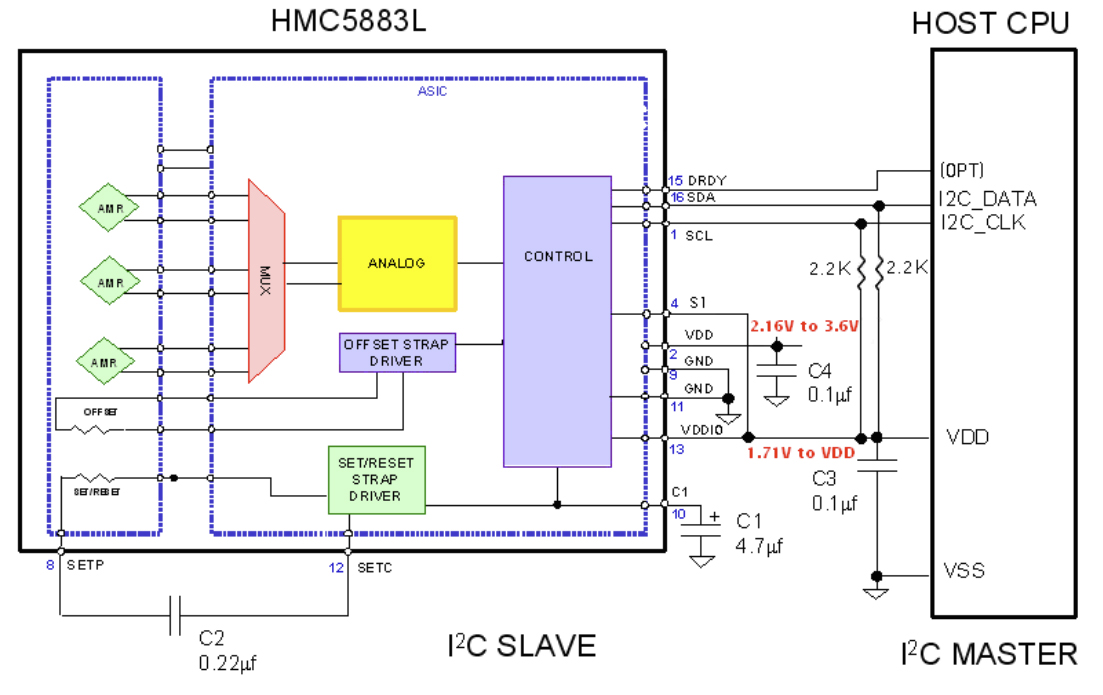

Підключення модуля
- VDD - Позитивний полюс джерела живлення 3 ... 5В;
- GND – негативний полюс джерела живлення, земля;
- SCL - вхід тактування шини I 2 C;
- SDA - лінія даних інтерфейсу I 2 C;
- DRDY - (опціонально) вихід стану готовності, логічна "1" - пристрій готовий до зчитування, може бути підключений до будь-якого порту введення мікроконтролера.
Модуль використовується для управління літальними пристроями (літаки, вертольоти, квадрокоптери), у мобільних телефонах, планшетах та інших девайсах. Разом з Arduino контролерами може використовуватись для конструювання роботів та радіокерованих моделей.
Технічні характеристики
- напруга живлення 3,3..5;
- діапазон виміру -8..+8 Гс;
- Розмір 15х14 мм.
