Опис

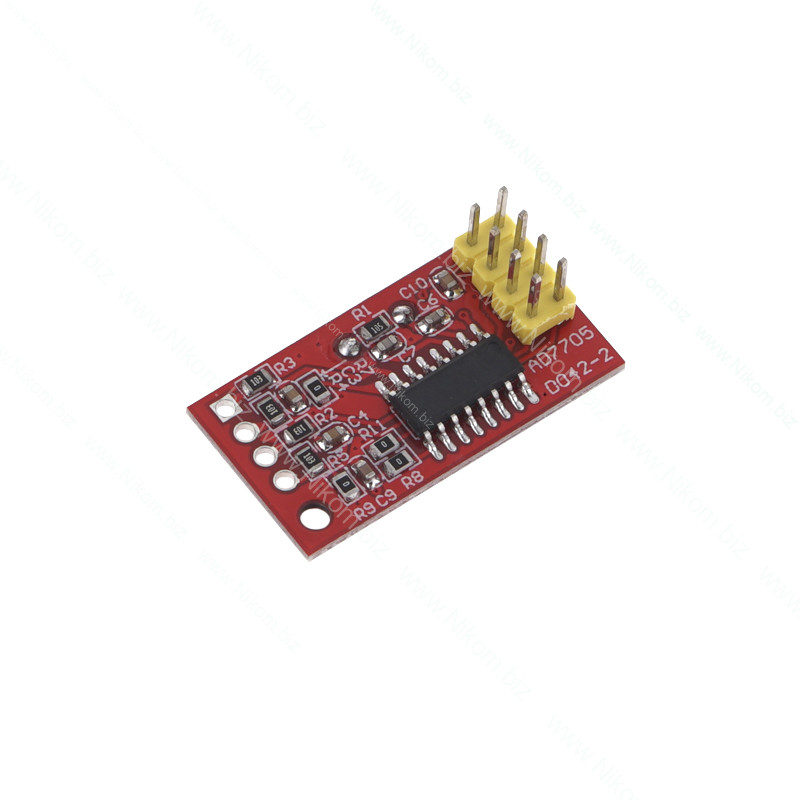

Модуль  AD7705  - здвоєний 16-розрядний АЦП (аналого-цифровий перетворювач), є допоміжним пристроєм для перетворення аналогового сигналу цифрове оповіщення для платформи Arduino.

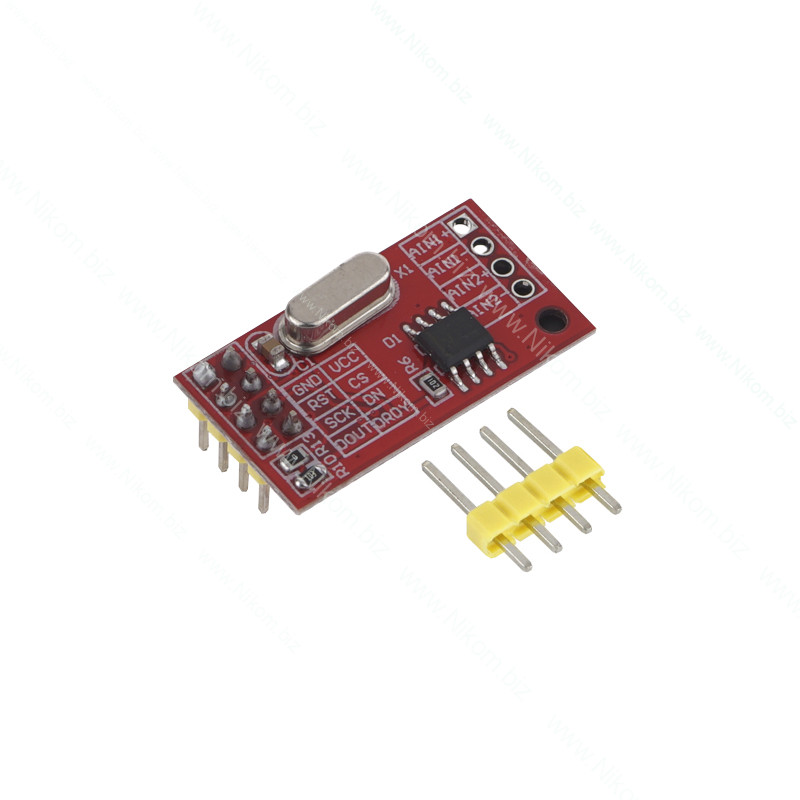

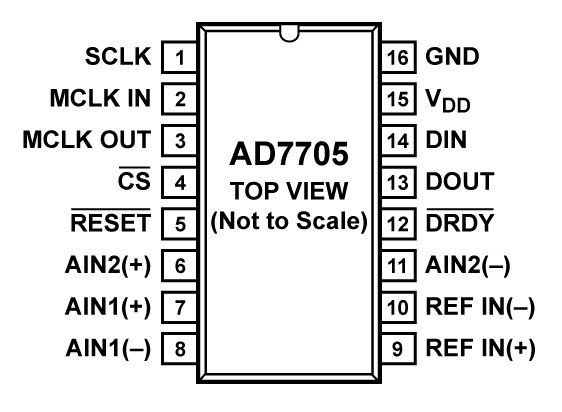

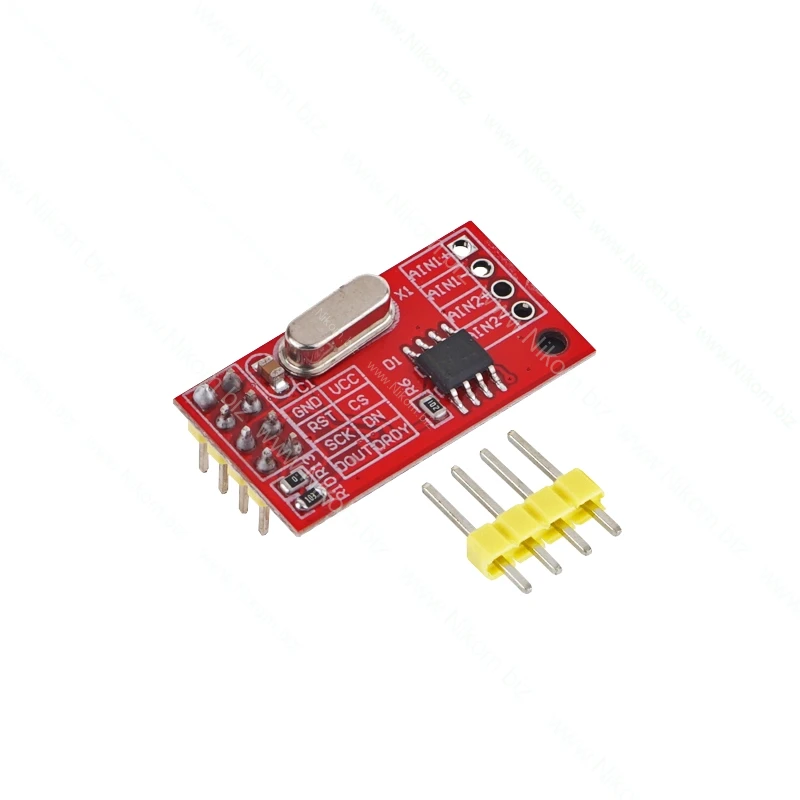

Плата модуля підключається до мікроконтролерного пристрою за допомогою інтерфейсу SPI. Призначення виводів підключення:

• GND – загальний провід;
• VCC – напруга живлення;
• RST – скидання;
• CS – вибір чіпа;
• SCK – тактування;
• DIN – лінія вхідних даних;
• DOUT – лінія вихідних даних;
• DRDY – лінія готовності.

Подається живлення від платформи Arduino або іншого мікроконтролерного пристрою.

Діапазон напруги живлення знаходиться в межах від 3,3 до 5 Ст.
