Модуль функціональний генератор 10 Гц-450 кГц
ICL8038, Vcc=12..15 В, трикутник, прямокутний і синусоїда, 10Гц-450кГц
194 грн.
код:
Швидка доставка
Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.
Власний склад
Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.
Додаткова інформація
Опис

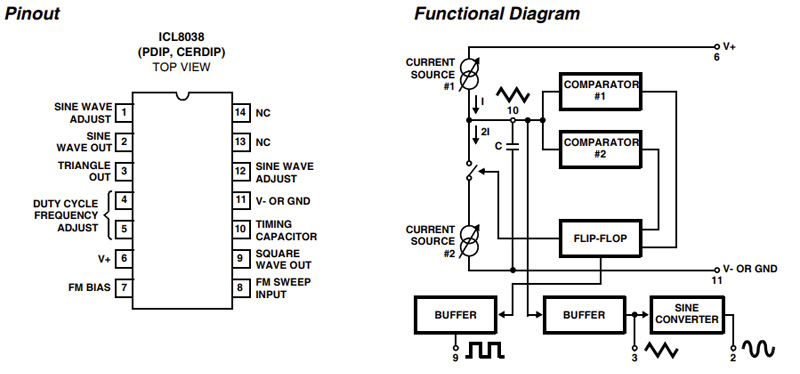

Цей модуль виконаний на основі мікросхеми ICL8038 і є генератором хвилі наступних форм:
- синус;
- трикутник;
- прямокутник.
Форма вихідного сигналу вибирається за допомогою встановлених на платі пар контактів P2, що замикаються джампером.
Діапазон частот вибирається за допомогою встановлених на платі пар контактів P3, що замикаються джампером:
- від 10 Гц до 450 Гц;
- від 90 Гц до 1,5 кГц;
- від 940 Гц до 15 кГц;
- від 6 кГц до 120 кГц;
- від 20 кГц до 450 кГц.
Налаштування частоти, амплітуди та шпаруватості хвилі налаштовується за допомогою встановлених на плату підстроювальних резисторів:
- R11 – налаштування частоти;
- R12 - регулювання робочого циклу прямокутної хвилі;
- R13 - лінійне регулювання синусу;
- R14 – регулювання амплітуди;
- R15 - лінійне регулювання прямокутного імпульсу.
Технічні характеристики
- напруга живлення: 12..15 В;
- робочий діапазон частот: від 10 Гц до 450 кГц;
- робочий цикл: 2.98%.
