Опис

Безпайкова макетна плата дозволяє проводити макетування різних електронних схем та придатна для монтажу радіокомпонентів з жорсткими виводами діаметром 0,3...0,8 мм. Принцип роботи з платою полягає в тому, що контактні отвори об'єднані в групи по 5 штук, що дозволяє поєднувати в одному вузлі до п'яти радіокомпонентів.

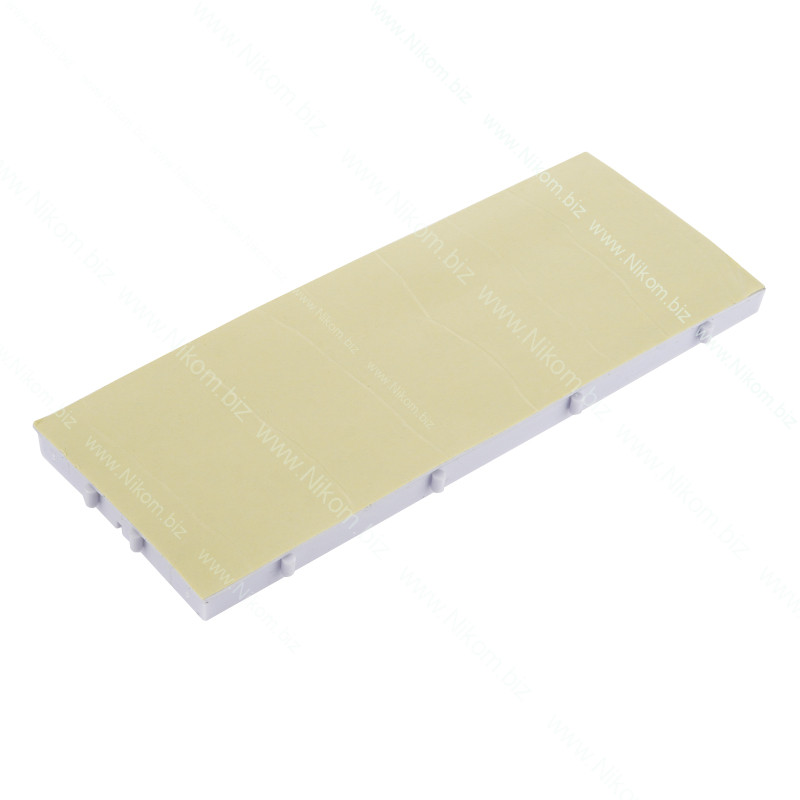

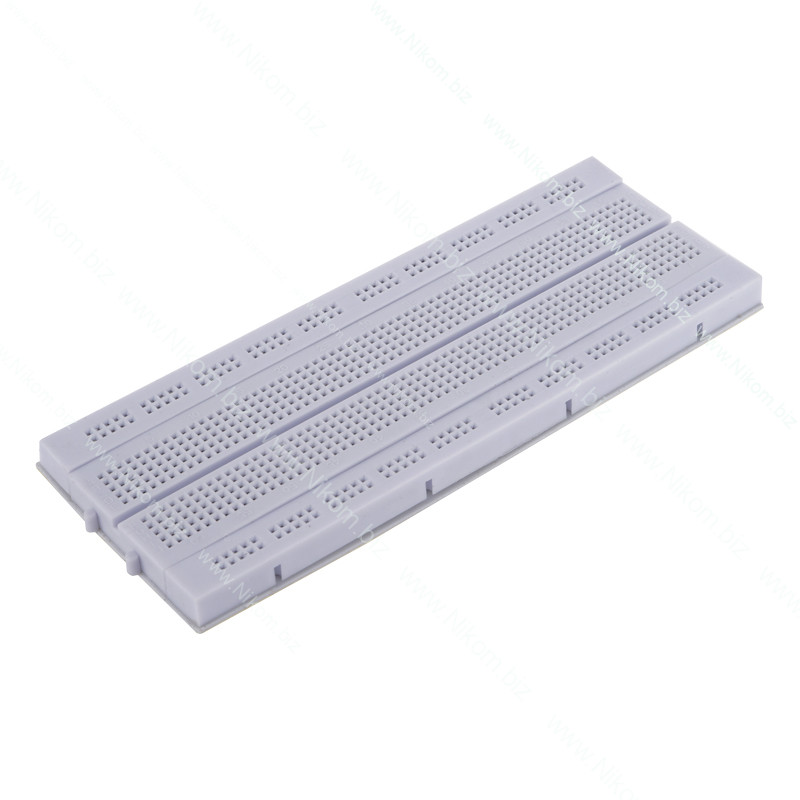

Плата GL-12 складається з одного блоку основного поля та двох блоків шин живлення, з'єднаних пазами та закріплених на двосторонньому скотчі. Блок основного поля складається із 128 груп, по 5 контактних отворів. Кожен блок шин живлення складається із 4 шин по 25 отворів. Таким чином, у сумі ми маємо 128 груп по 5 отворів і 8 шин по 25 отворів.

Технічні характеристики

• кількість груп по 5 отворів: 128;
• шини живлення: 8 шин по 25 отворів;
• ресурс отвору: до 10000 установок компонентів;
• діаметр виводів компонентів, що монтуються: 0,3..0,8 мм;
• габаритний розмір: 170х63х9 мм;
• маса брутто: 100 г
