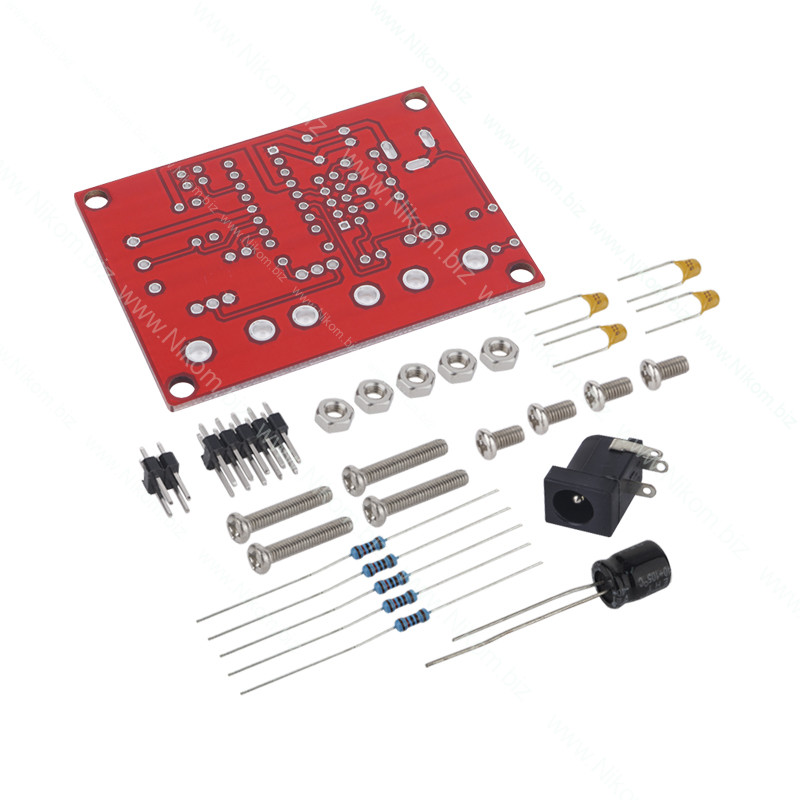

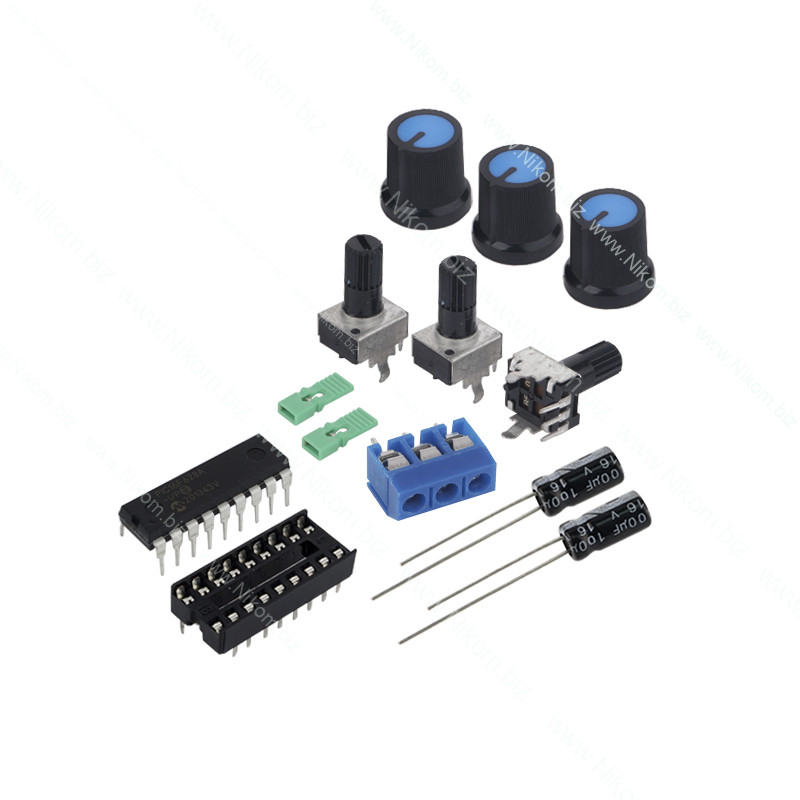

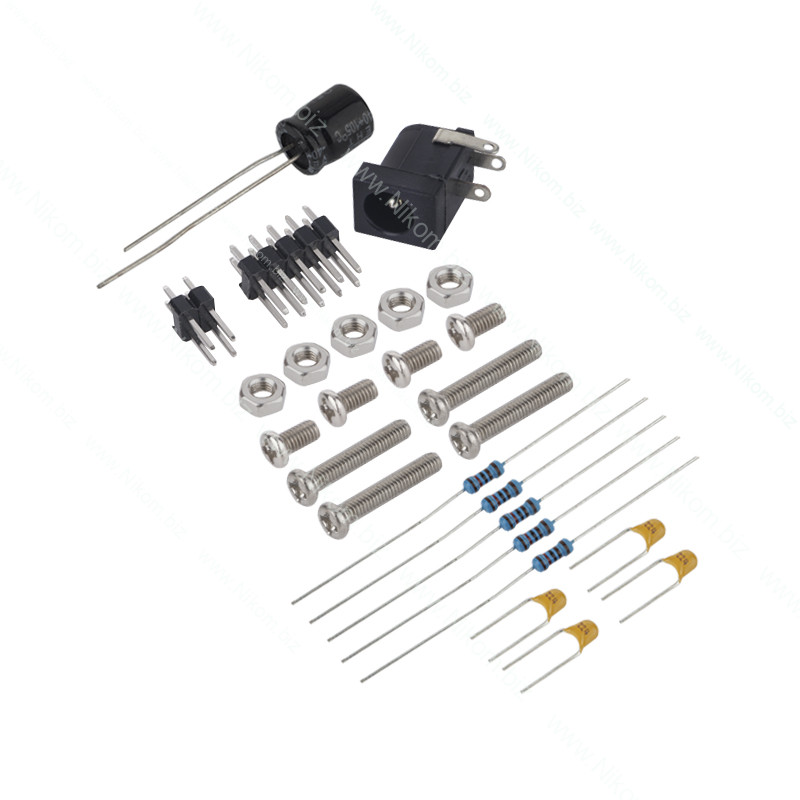

Радіо-конструктор генератор сигналу XR2206
генератор синусоїди, трикутника, прямокутника; плата, деталі, інструкц
236 грн.
код:
Швидка доставка
Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.
Власний склад
Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.
Опис

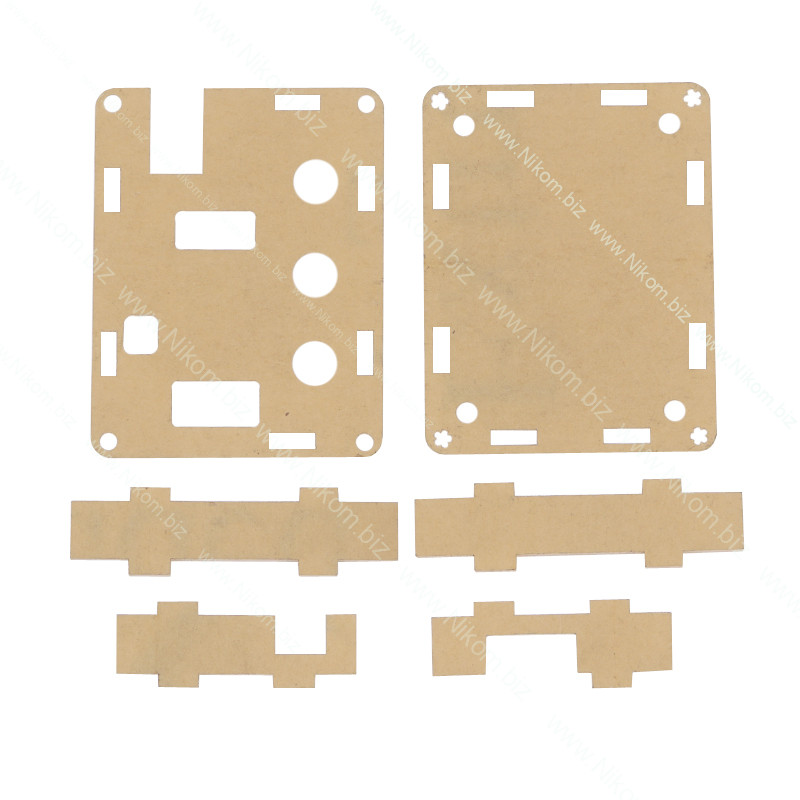

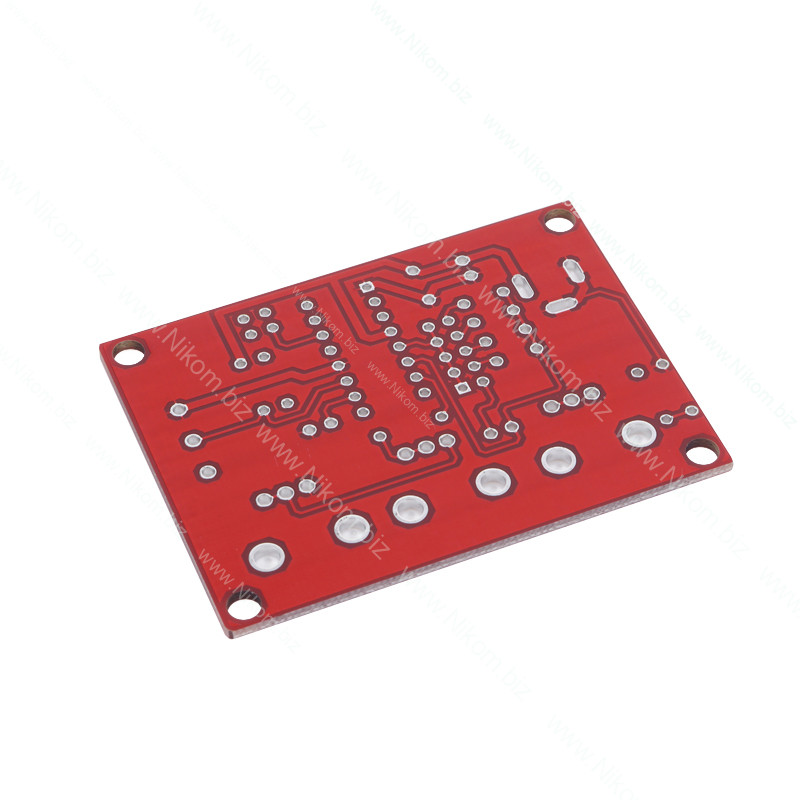

Даний конструктор дозволяє зібрати функціональний генератор сигналу, здатний генерувати на виході синусоїда, прямокутний сигнал, трикутний сигнал. Основою модуля є мікросхема XR2206. Плата генератора встановлюється у прозорий акриловий корпус.
Діапазон робочих частот генератора 1 гЦ – 1 МГЦ. Налаштування проводиться за допомогою змінних резисторів грубої (Coarse) і точної (Fine) настройки.
- діапазон 1..10 Гц;
- діапазон 10..100 Гц;
- діапазон 0,1..3 кГц;
- діапазон 3..65 кГц;
- діапазон 0,065..1 МГц.
Амплітуда вихідного сигналу для синуса та трикутного сигналу регулюється за допомогою змінного резистора AMP. Амплітуда прямокутного сигналу не регулюється.
для зняття вихідного сигналу передбачені наступні контакти:
- SIN/Tri - вихід синусоїди або трикутного імпульсу, вибір здійснюється за допомогою відповідного джампера;
- SQU – вихід прямокутного сигналу;
- GND – загальний провід.
Технічні характеристики
- напруга живлення: 9..15;
- діапазон робочих частот: 1 Гц – 1 МГц;
- амплітуда синусаїди/ трикутного сигналу: 0..3;
- амплітуда прямокутного сигналу: 8;
- вихідний опір: 600 Ом;
- габаритний розмір 71х54х17 мм.
