Радиоконструктор Частотомер

плата, деталі, 1 Гц - 50 мГц

Радиоконструктор Частотомер
на складі 0 шт.
в магазині 1 шт.
код: A265094
China

Радиоконструктор Частотомер

плата, деталі, 1 Гц - 50 мГц


250 грн.
код:

Швидка доставка

Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.

Власний склад

Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.

Опис

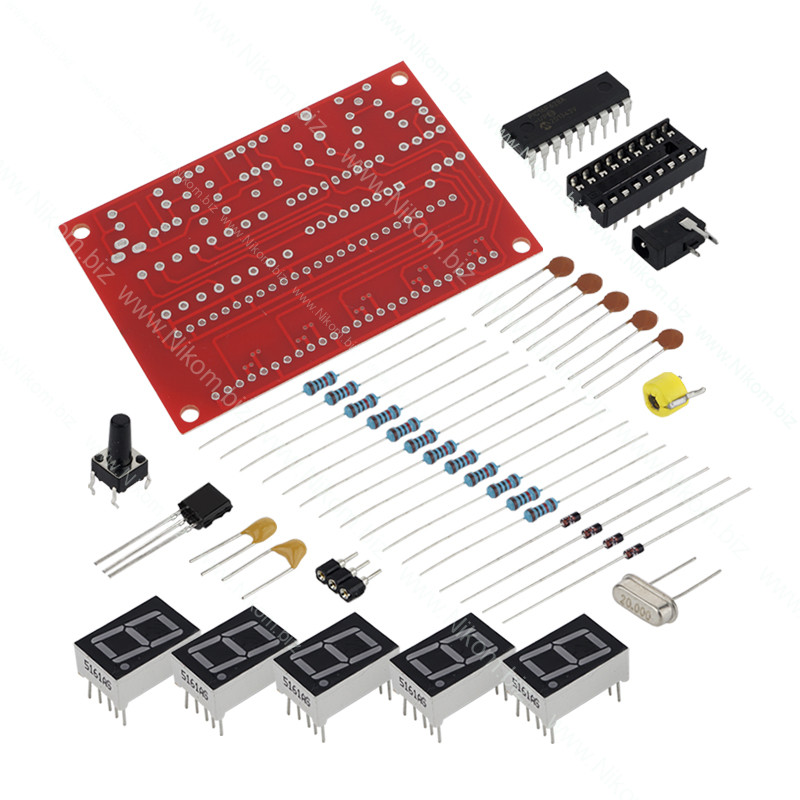

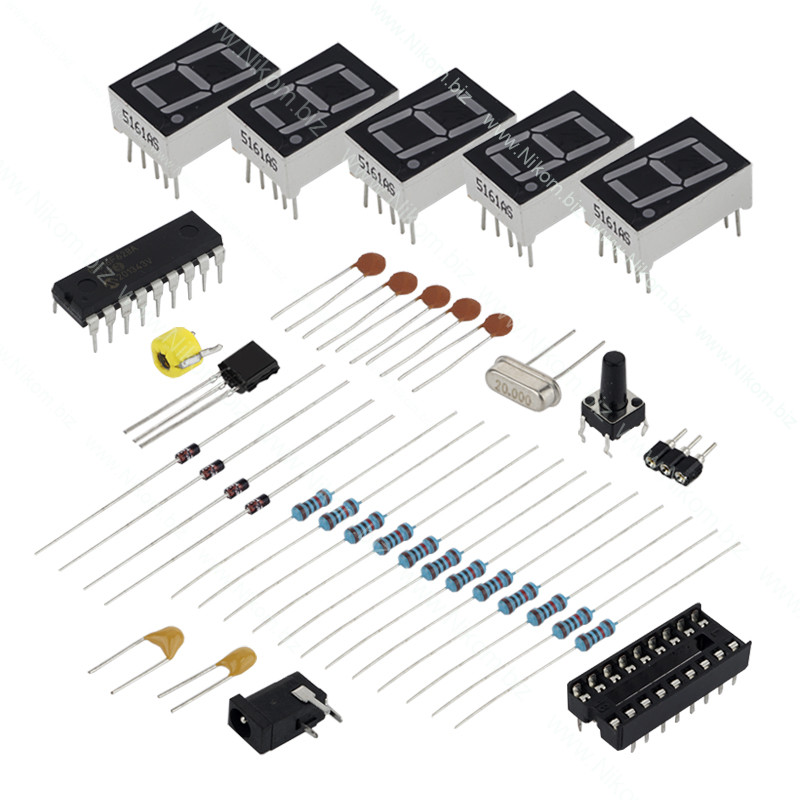

Набір для складання частотоміра з діапазоном вимірюваних частот від 1 Гц до 50 МГц. Також пристрій має функцію вимірювання частоти кварцових резонаторів у межах від 4 до 40 МГц.

Пристрій може працювати в режимі частотоміра або цифрової шкали приймача чи трансивера. Діапазони вимірювання частоти визначаються автоматично. Якщо відображається значення частоти в кГц — крапка на дисплеї блимає, якщо в МГц — світиться постійно.

Схема також може здійснювати вимірювання з урахуванням зсуву частоти, який додається або віднімається від вимірюваного значення. Вимірювання можливе лише для сигналів з позитивною полярністю напругою до 5 В.

У режимі цифрової шкали пристрій може вимірювати значення проміжної частоти, наприклад, за частотою опорного генератора SSB-формувача або SSB-демодулятора. Потім це значення запам’ятовується і може або відніматися від результату вимірювання частоти генератора плавного діапазону, або додаватися до нього. При роботі з приймачем прямого перетворення — режим аналогічний звичайному частотоміру.

Технічні характеристики

  • напруга живлення модуля: 5..9;
  • діапазон робочої частоти 1 кГц. 50МГц;

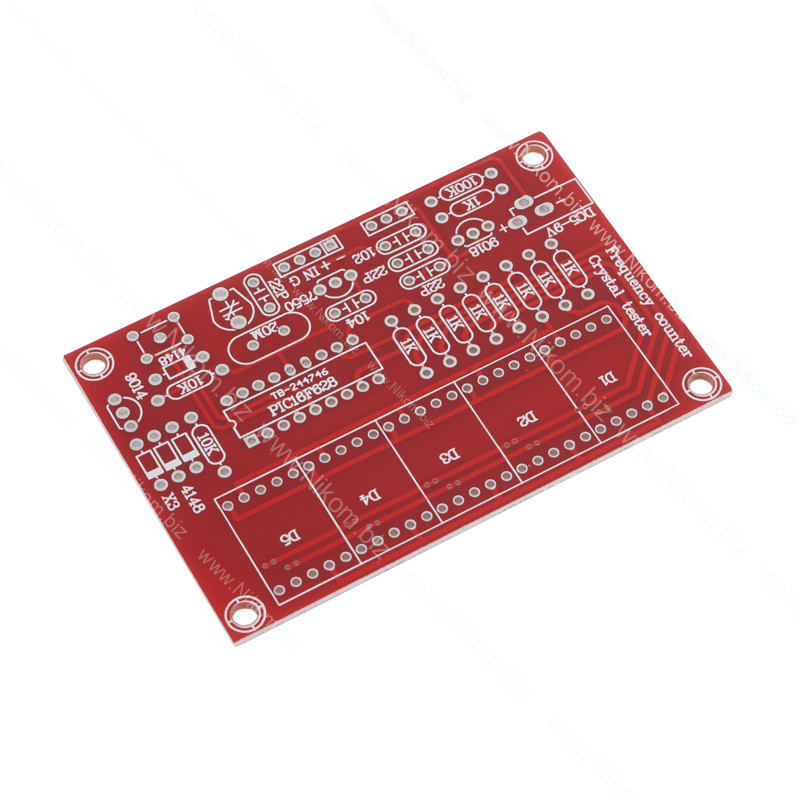

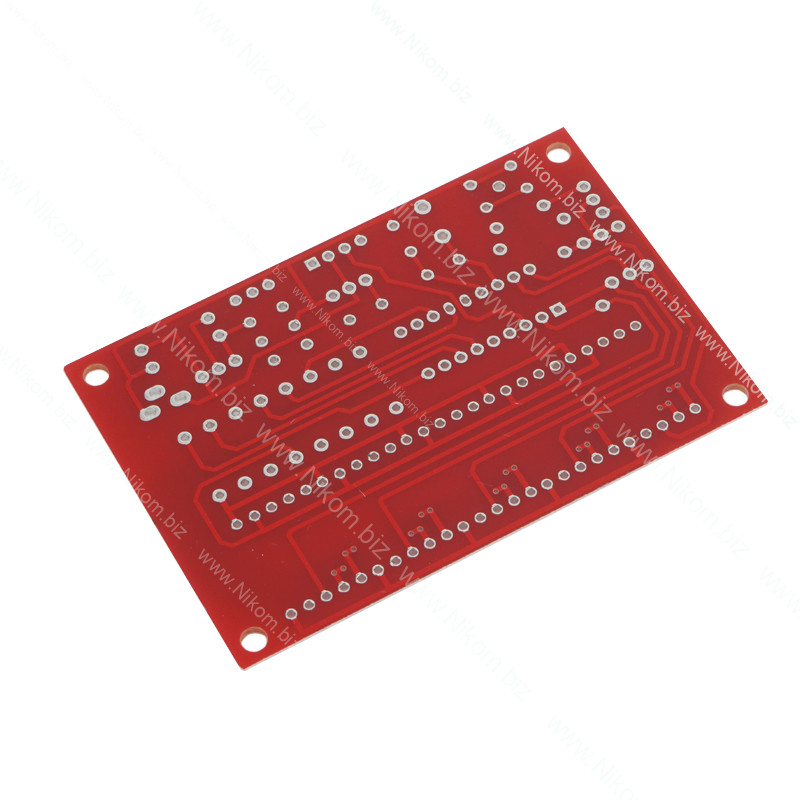

  • розмір плати: 80х53 мм;
  • маса брутто: 33 г.
Налаштування цифрової шкали

Під час роботи в режимі цифрової шкали необхідно ввести значення ПЧ, на яке потрібно здійснювати поправку. Спочатку слід натиснути кнопку S1 і утримувати її до появи на дисплеї напису «PROG». Потім кнопку відпускають. Керування меню здійснюється короткими натисканнями (переміщення по меню) та довгими (вибір функції) натисканнями тієї ж кнопки.

Розділи меню:

  • «OUT» — вихід із меню без змін.
  • «ADD» — збереження виміряної частоти для додавання.
  • «SUB» — збереження виміряної частоти для віднімання.
  • «ZERO» — скидання частоти, пристрій показуватиме частоту без поправки на ПЧ.

Щоб здійснити поправку на ПЧ, спершу потрібно виміряти цю частоту. Для цього подайте на вхід приладу відповідну частоту — наприклад, з опорного генератора або лабораторного генератора, частота якого дорівнює ПЧ конкретного пристрою, де працюватиме шкала. Потім натискайте кнопку S1 і утримуйте до появи «PROG». Короткими натисканнями виберіть «ADD» (якщо частоту потрібно додати) або «SUB» (якщо потрібно відняти), а потім довгим натисканням підтвердіть вибір. Тепер прилад автоматично враховуватиме введену ПЧ при вимірюваннях.
