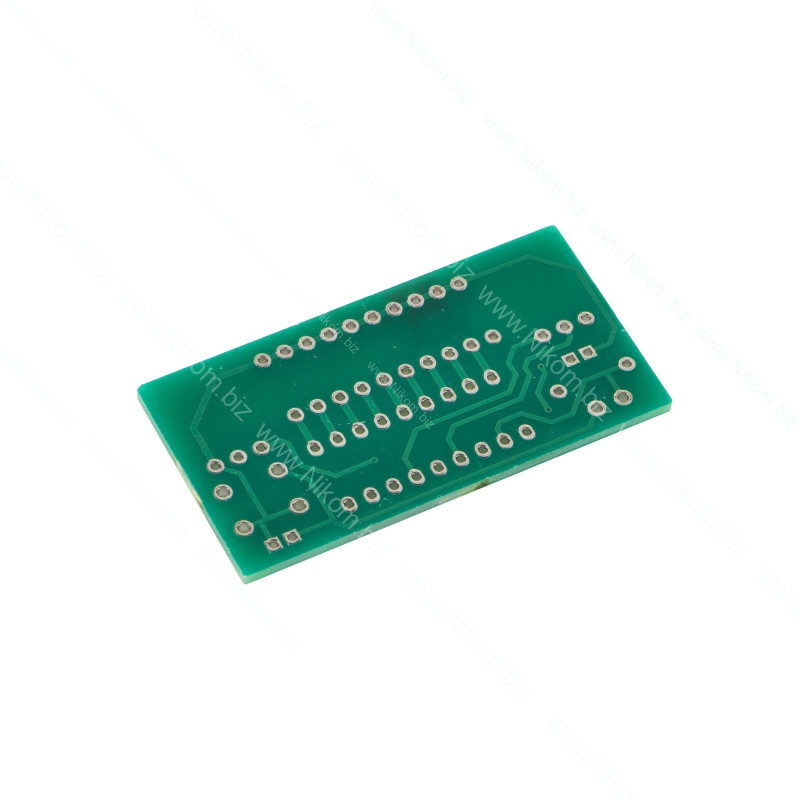

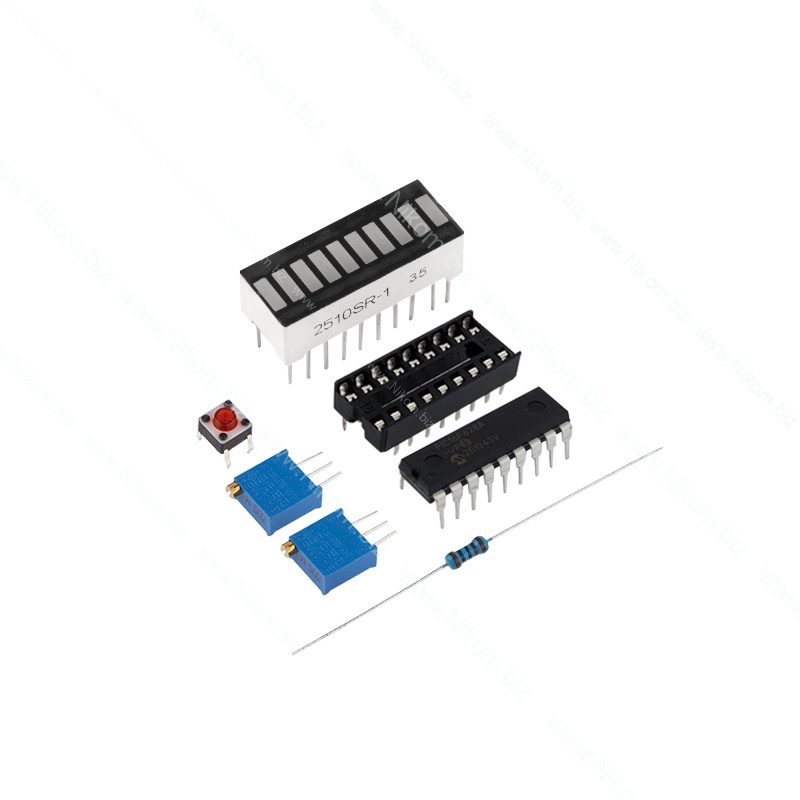

Індикація

Літієва батарея

Після повної розрядки літієвої батареї напруга складає 3В, повністю заряджена – 4.2В.

• 1 елемент відповідає 3В (перший червоний світлодіод) до 4.2В (перший зелений світлодіод);
• 2 елементи відповідають 6В (перший червоний світлодіод) до 8.4В (перший зелений світлодіод);
• 3 елементи відповідають 9В (перший червоний світлодіод) до 12.6В (перший зелений світлодіод);
• 4 елементи відповідають 12В (перший червоний світлодіод) до 16.8В (перший зелений світлодіод);
• Інші параметри батарей підпорядковуються такій же логіці.

Свинцево-кислотна батарея

Свинцево-кислотна батарея зазвичай має 6В або 12В.

• 6В відповідають 4.8В (перший червоний світлодіод) до 6.75В (перший зелений світлодіод);
• 12В відповідають 9.6В (перший червоний світлодіод) до 13.5В (перший зелений світлодіод);

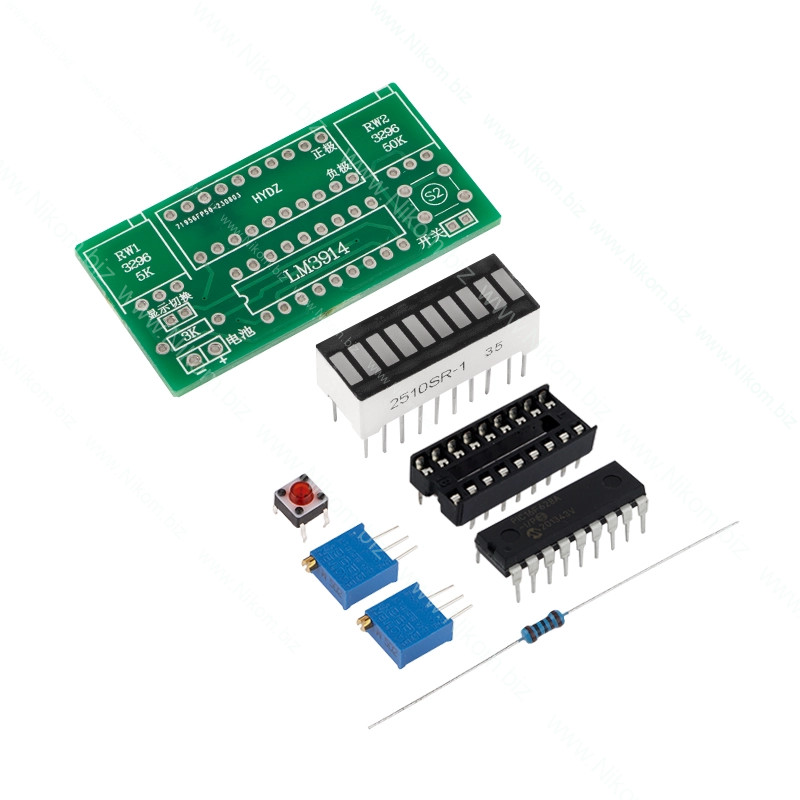

Спосіб налаштування

Обладнання: регульоване джерело живлення з індикатором напруги, точне налаштування напруги.

• Єдине елемент: 3.7В для низької напруги, 3В для дуже низької напруги, 4.2В для повної зарядки.

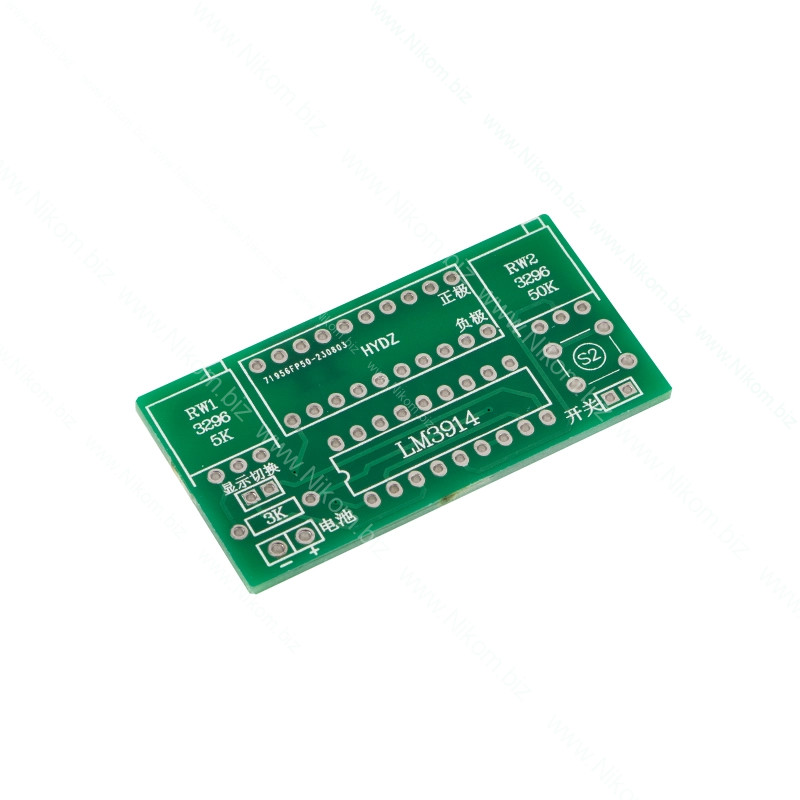

• Налаштування: відрегулюйте напругу джерела живлення до напруги, яка відображається на екрані, наприклад 3.2В. Підключіть батарею, буде два види яскравості: одна не дуже яскрава, інша повністю яскрава. Повільно обертайте потенціометр L503 (50к) до тих пір, поки не загориться повністю яскравий світлодіод. Якщо світлодіод не загоряється повністю, поверніть регулятор назад до мінімуму, а потім знову обертайте до максимальної яскравості.

• Налаштуйте джерело живлення до мінімального значення напруги. Поверніть регулятор L502 (5к) так, щоб загорівся перший світлодіод. Якщо він не загоряється плавно, поверніть потенціометр проти годинникової стрілки до мінімуму, а потім знову обертайте до яскравого світлодіоду.

• Повторіть пункти 1 та 2. Зазвичай два цикли налаштування достатні для стабільної роботи.
