АкціїРоз'єм з'єднувальний цанговий STS-2P на плату, гніздо прямий
5xH7,5x2,5мм, 500В, 1,5 А, прямий, 2 штиря в 1 ряд, крок 2,54 мм
на складі 125 шт.
в магазині 198 шт.
код: A214021
Chinа
Chinа

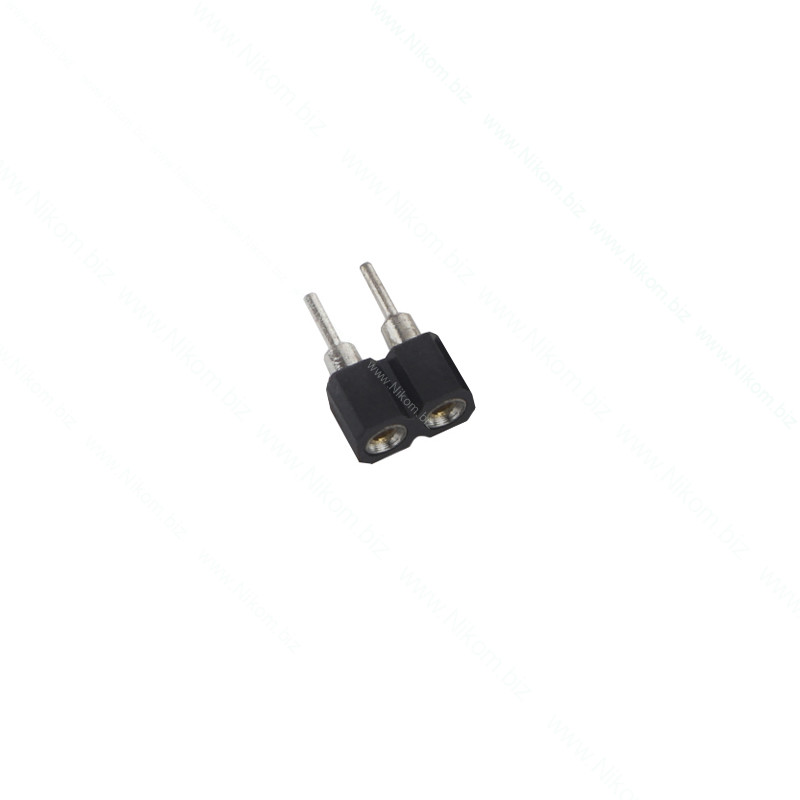

Роз'єм з'єднувальний цанговий STS-2P на плату, гніздо прямий
5xH7,5x2,5мм, 500В, 1,5 А, прямий, 2 штиря в 1 ряд, крок 2,54 мм
4.1 грн.
код:
| Параметр | Значення |
|---|---|
| Кількість контактів | 2 pin |
| Розташування контактів | в один ряд |
| Тип роз'єму | прямий |
| Крок | 2,54 мм |
Додаткова інформація
Опис
Штирові з'єднувачі є сукупністю штирів, розташованих у кілька рядів. Переріз контакту штирового з'єднувача має форму квадрата. Штирові з'єднувачі поставляються, як правило, на 40 контактів (однорядні), 80 контактів (дворядні) або на 81 контакт (трирядні), але за бажання можна відламати будь-яку кількість контактів. За кількістю рядів штирьові з'єднувачі бувають: однорядні PLS, дворядні або трирядні PLD. За своєю формою з'єднувачі можуть бути прямими ( PLS-xx, PLD-xx) та кутовими ( PLS-xxR, PLD-xxR) .
Цей роз'єм STS-xx-x є цанговим гніздом і використовується часто з частиною цанговим штекером . Такі роз'єми застосовують для того, щоб мати можливість без паяння приєднати / роз'єднати 2 плати між собою, або якусь конкретну деталь.
Характеристики
- Максимальна напруга діелектрика – до 500 В змінного струму;
- Максимально допустимий струм – до 1,5 А;
- Опір ізоляції – 1000 МОм;
- Опір контактів – до 20 мОм;
- Матеріал корпусу – UL-94V-0;
- Матеріал контактів – сплав міді;
- Кількість контактів – 2 pin;
- Довжина контактів – 4,0 мм;
- Роз'єм - гніздо;
- Тип роз'єму – прямий;
- Розташування контактів - до одного ряду;
- Форма контактів у розрізі – коло;
- Крок – 2,54 мм;
- Діапазон робочих температур – від – 40 ºC до 105 ºC;
- Габарити всієї лінійки – 5,0 x H7,5 x 2,5 мм;
