Опис

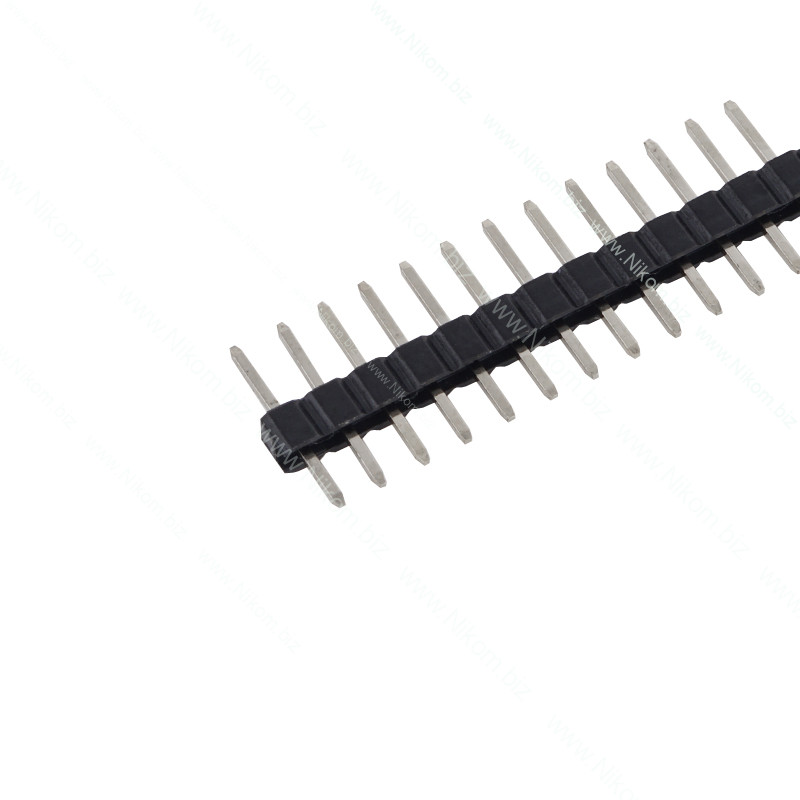

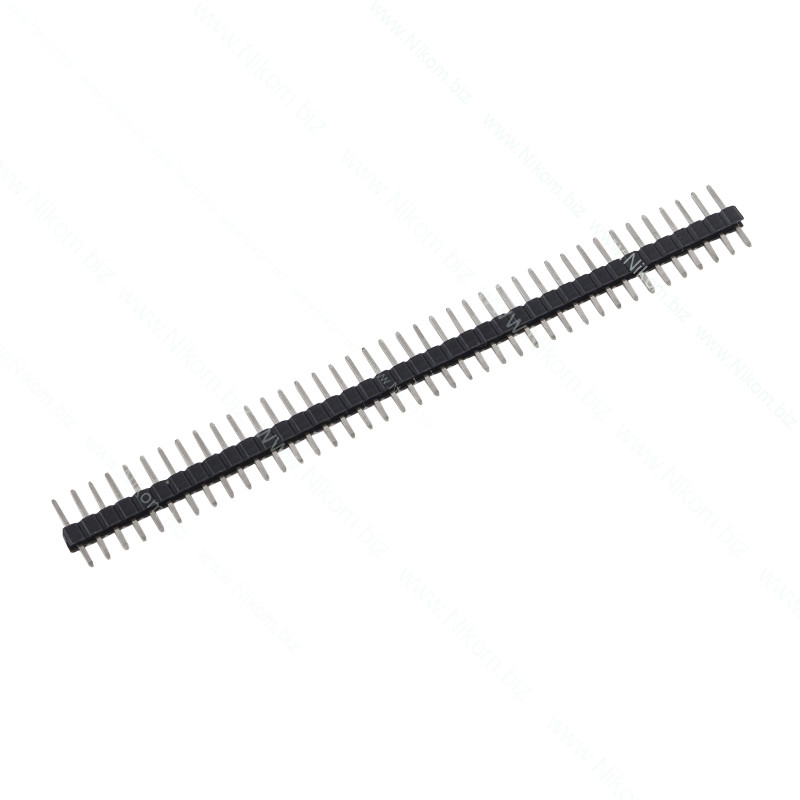

Штирові з'єднувачі є сукупністю штирів, розташованих у кілька рядів. Переріз контакту штирового з'єднувача має форму квадрата. Штирові з'єднувачі поставляються, як правило, на 40 контактів (однорядні), 80 контактів (дворядні) або на 81 контакт (трирядні), але за бажання можна відламати будь-яку кількість контактів. За кількістю рядів штирьові з'єднувачі бувають: однорядні PLS, дворядні або трирядні PLD. За своєю формою з'єднувачі можуть бути прямими ( PLS-xx, PLD-xx) та кутовими ( PLS-xxR, PLD-xxR) .

Характеристики

• Максимальна напруга діелектрика – до 500 В змінного струму;
• Максимально допустимий струм – до 3 А;
• Опір ізоляції – 5000 МОм;

• Матеріал корпусу – UL-94V-0;
• Матеріал контактів – сплав міді;
• Кількість контактів – 40 pin;
• Довжина контактів 1 – 3,0 мм;

• Довжина контактів 2 – 6,0 мм;

• Роз'єм - штекер;

• Тип роз'єму – прямий;
• Розташування контактів - до одного ряду;
• Форма контактів у розрізі – квадрат;

• Крок – 2,54 мм;

• Діапазон робочих температур – від – 55 ºC до 105 ºC;
• Габарити всієї лінійки – 101 x H11 x 2.5 мм;
