Опис

LMR 240 — гнучкий коаксіальний кабель із низькими втратами, призначений для використання в системах бездротового зв'язку. Використовується у системах WLL, GPS, WLAN, WISP, WiMax, SCADA та інших додатках, де потрібна висока надійність передачі радіочастотних сигналів і легка маршрутизація.

Технічні характеристики

• Температура експлуатації: -40...+85 °C
• Імпеданс: 50 Ω
• Ємність: 79,4 pF/m
• Максимальна потужність: 5,6 kW
• Співвідношення швидкостей: 83%
• Радіус вигину (стаціонарний): 19,1 мм
• Радіус вигину (рухомий): 63,5 мм
• Вага: 0,05 кг/м
• Міцність на розрив: 36,3 кг
• Міцність при стисненні: 0,36 кг/мм
• Затухання на 100 м:
    • 30 MHz — 4,4 dB
    • 50 MHz — 5,7 dB
    • 150 MHz — 9,9 dB
    • 220 MHz — 12,0 dB
    • 450 MHz — 17,3 dB
    • 900 MHz — 24,8 dB
    • 1500 MHz — 32,4 dB
    • 1800 MHz — 35,6 dB
    • 2000 MHz — 37,7 dB
    • 2500 MHz — 42,4 dB
    • 5800 MHz — 66,8 dB
    • 8000 MHz — 79,7 dB
• Максимальна потужність на 100 м:
    • 30 MHz — 1,49 kW
    • 50 MHz — 1,15 kW
    • 150 MHz — 0,66 kW
    • 220 MHz — 0,54 kW
    • 450 MHz — 0,38 kW
    • 900 MHz — 0,26 kW
    • 1500 MHz — 0,20 kW
    • 1800 MHz — 0,18 kW
    • 2000 MHz — 0,17 kW
    • 2500 MHz — 0,15 kW
    • 5800 MHz — 0,10 kW
    • 8000 MHz — 0,08 kW

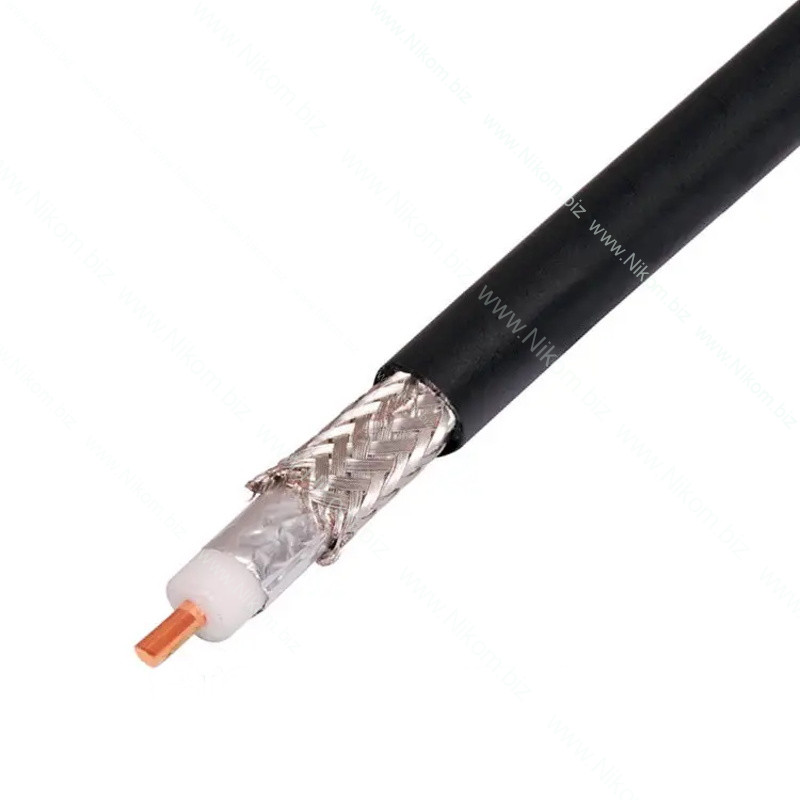

• Структура кабелю:
    • Внутрішній провідник: мідна моножила, діаметр 1,42 мм
    • Діелектрик: спінений поліетилен, діаметр 3,81 мм
    • Перший екран: алюмінієва фольга, діаметр 3,94 мм
    • Другий екран: обплетення з луженої міді, діаметр 4,52 мм
    • Зовнішня захисна оболонка: поліетилен чорного кольору, діаметр 6,10 мм

Функціонал

• Передача радіочастотних сигналів із мінімальними втратами
• Стабільна робота в бездротових системах зв'язку
• Легка маршрутизація у складних умовах прокладки
• Підтримка застосування у високочастотних системах зв'язку
