Опис

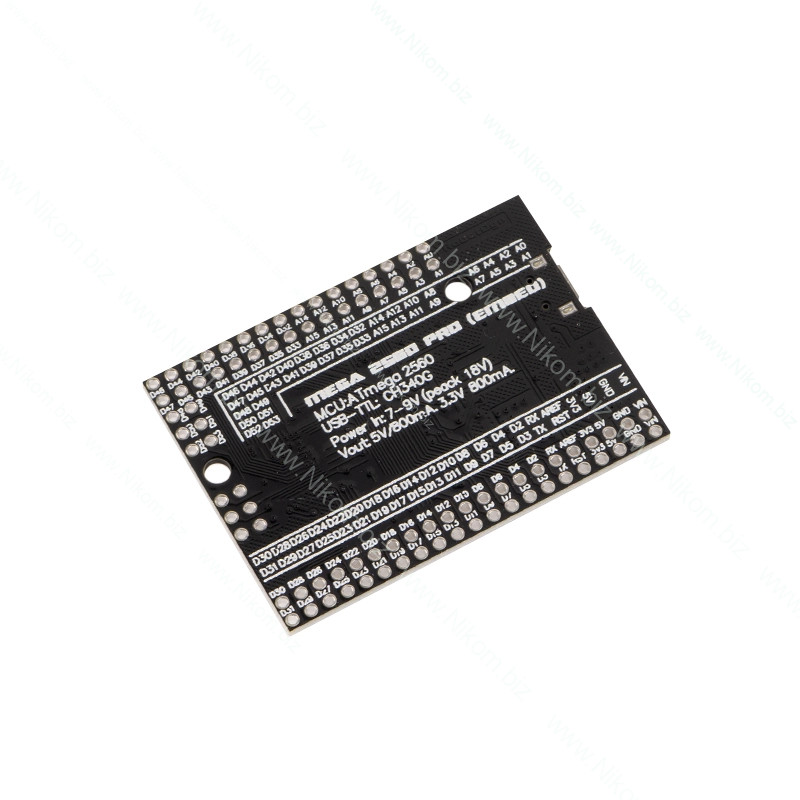

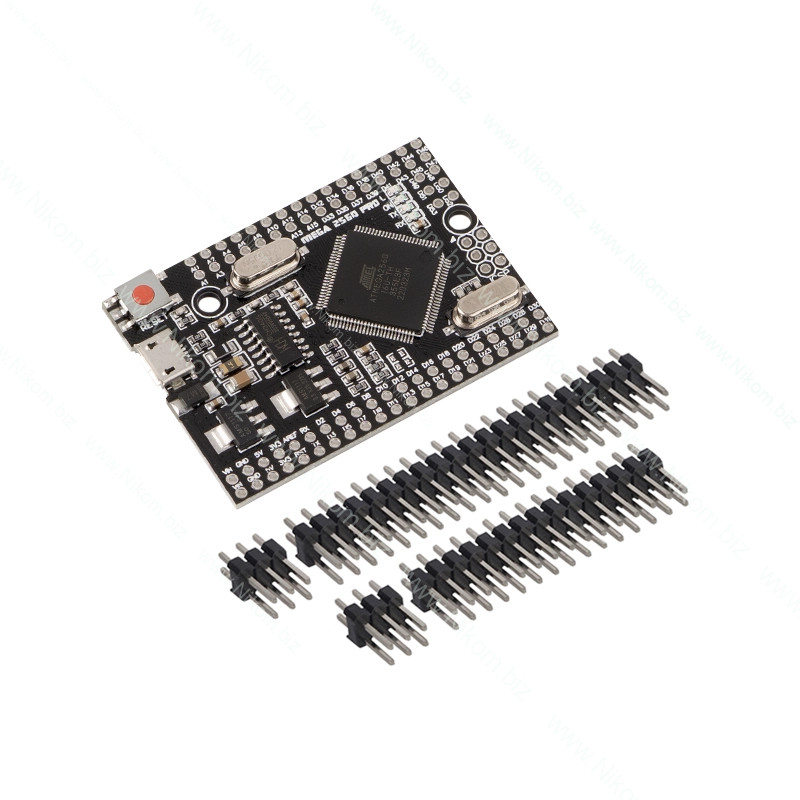

Контролер є компактною платою мікроконтролера, що базується на Atmega2560. За своєю суттю – це спрощений аналог Arduino Mega, що дозволяє здешевити проект. ATmega2560 працює на 16 МГц (0,5 допуску). Для програмування на платі розміщений USB-UART перехідник на мікросхемі CH340, що дозволяє програмувати контролер без використання додаткових перехідників, а просто підключивши його до USB порту комп'ютера. Контакти до комплекту контролера не входять.

Контролер можна живити через micro-USB або через роз'єм живлення XH. Регулятор напруги може впоратися з вхідною напругою від 6 до 12 В постійного струму. Вихідна сила струму при 5 становить 800 мА, для 3.3 в - близько 350 мА.

Характеристики

• Мікроконтроллер – ATmega2560 – 16AU;
• Спосіб підключення до комп'ютера – microUSB;
• Мікросхема конвертера  USB-UART – CH340;
• Робоча напруга – 5 В;
• Рівні логіки – 5 В;
• Вхідна напруга (рекомендована) - від 7 до 12 В;
• Вхідна напруга (гранична) - від 6 до 16 В;
• Цифрові вводи/виводи - 54 (15 з яких забезпечують вихід PWM/ШИМ)
• Аналогові входи – 16;
• Постійний струм у лінії введення/виведення - 40 мА;
• Постійний струм на 3,3 Pin – 50 мА;
• Флеш-пам'ять – 256 Кб, з яких 8 Кб використовуються завантажувачем;
• SRAM - 8 Кб ;
• EEPROM – 4 КБ;
• Тактова частота – 16 МГц;
• Габарит – 54 x 38 x 5.5 мм;
