Опис

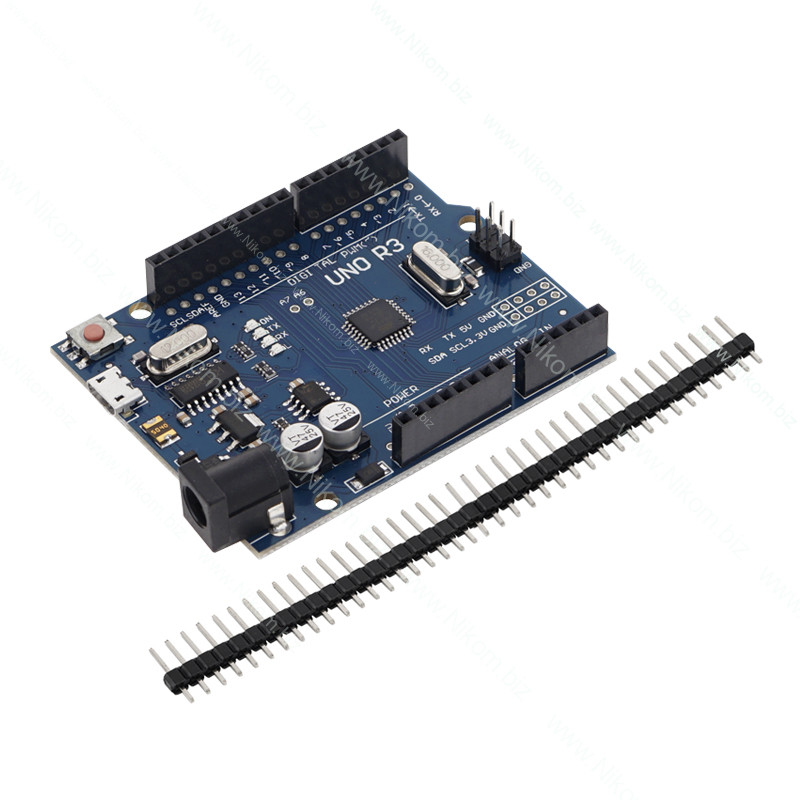

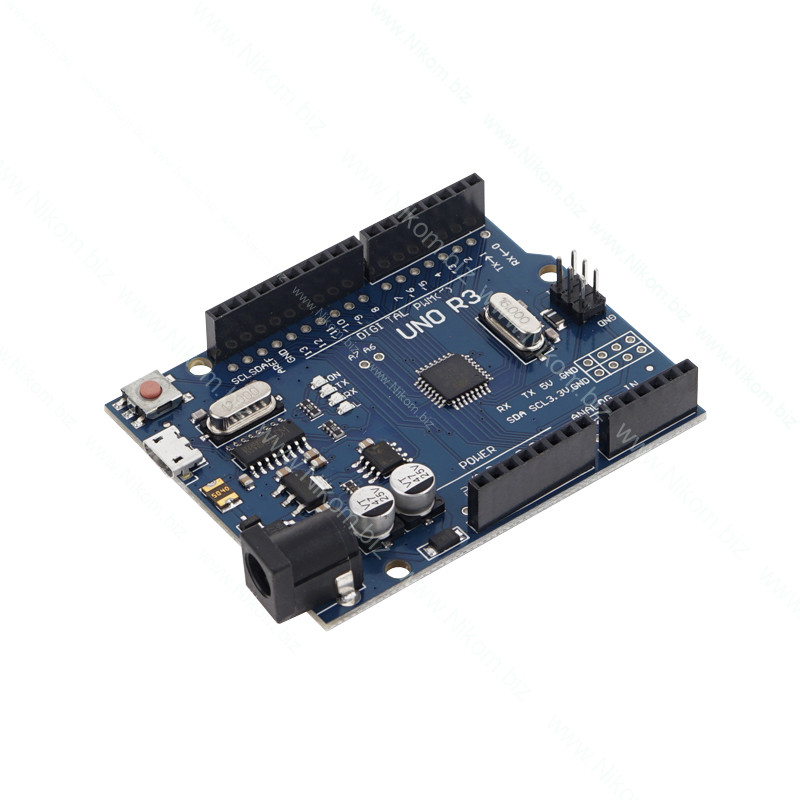

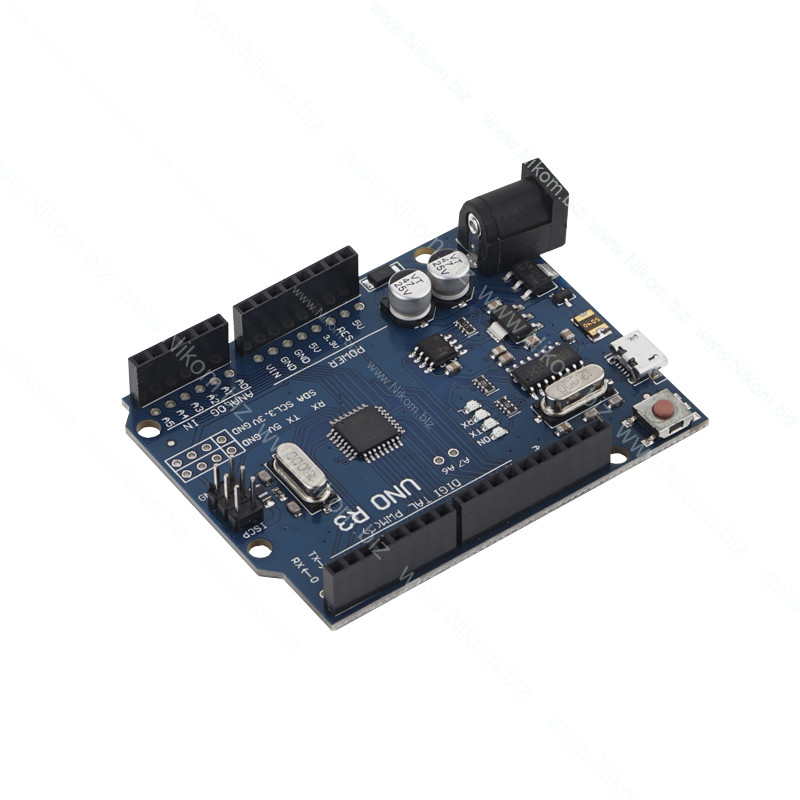

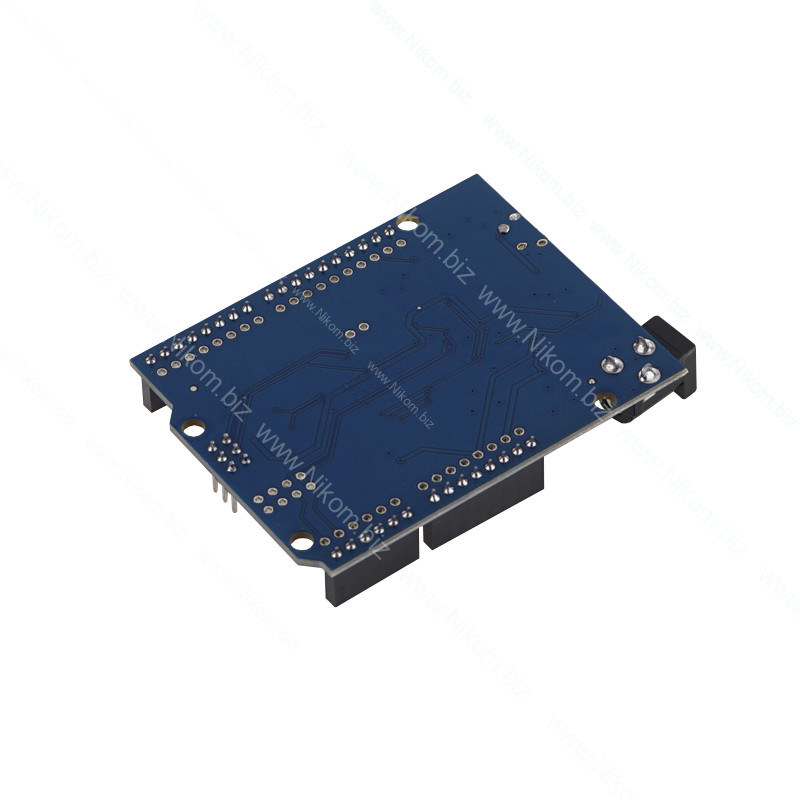

Модуль зібраний на базі мікроконтролера ATMega328P-U, має 14 цифрових портів, 6 аналогових портів, роз'єм живлення, microUSB порт і кнопка скидання. Мікросхема CH340G служить для перетворення комп'ютерного USB інтерфейсу на послідовний інтерфейс UART, створюючи на комп'ютері додатковий UART порт. На плату можна подати напругу через зовнішній роз'єм живлення або порт USB. Як зовнішнє джерело живлення можна використовувати акумулятор або звичайну електричну мережу. Батарея підключається до виходів GND та VIN, а мережевий адаптер до гнізда живлення. Рекомендована напруга живлення контролера становить 7 – 12 В.

На платі розташовано 14 цифрових портів, які ви можете використовувати залежно від вашого проекту. Діапазон напруги виходів 5 В. Виводи розраховані на струми 40 мА, але рекомендується обмежувати вхідні та вихідні струми в діапазоні 20 мА. Також порти мають внутрішні опори 20 - 50 кОм, які за замовчуванням відключені. У платформи є 6 аналогових портів (A0 - A5) для підключення датчиків, які використовують аналогові сигнали. Контакт AREEF служить регулювання вхідної напруги між землею і виходом для 5 У.

Для програмування мікроконтролера використовується програмне забезпечення Arduino IDE (є спрощеною версією мови C). Це середовище розробки програмного забезпечення можна завантажити на офіційному сайті компанії Arduino за посиланням .

Для подальшої роботи з платою Arduino Uno R3 необхідно встановити драйвер для чипа CH340G. Через популярність даної мікросхеми на багатьох персональних комп'ютерах вже встановлені драйвера для неї, але якщо драйвера не встановлені, їх можна завантажити тут , а потім самостійно встановити.

Характеристики

• Мікроконтролер – ATMega328P-U;
• Напруга живлення – 5 В;
• Вхідна напруга – від 7 до 12 В;
• Постійний струм через вхід/вихід – 40 мА;
• Постійний струм для виведення 3.3 - 50 мА;

• Цифрові входи/виходи - 14 (6 з яких можуть використовуватися як виходи ШІМ);
• Кількість аналогових входів – 6;
• FLASH пам'ять - 32 кб, з яких 0,5 Кб використовуються для завантажувача;
• SRAM пам'ять (ОЗУ) – 2 кб;
• EEPROM – 1 кБ;
• Тактова частота – 16 МГц;
• Габарити – 71x54x12 мм.
