L298P Motor Shield H-міст для Arduino драйвер
L298P, до двох приводів одночасно, сумарним струмом до 2А, 4-24В
310 грн.
код:
Швидка доставка
Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.
Власний склад
Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.

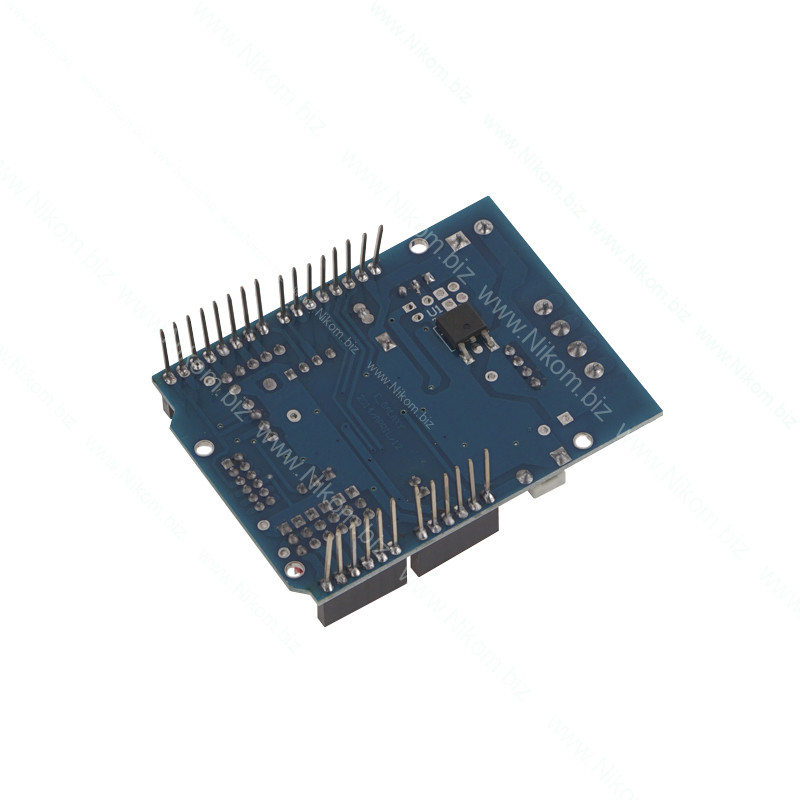

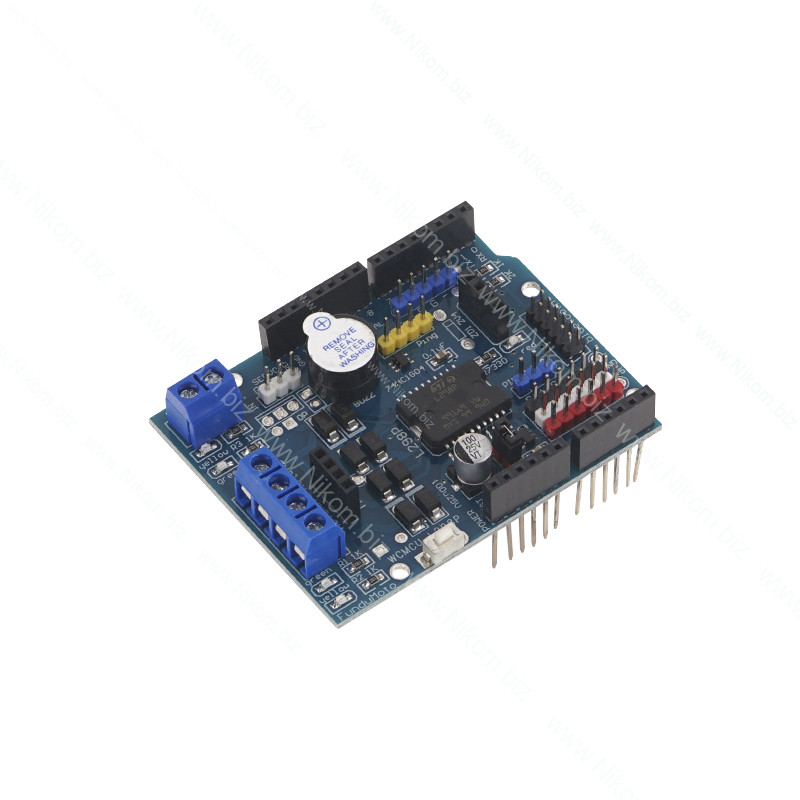

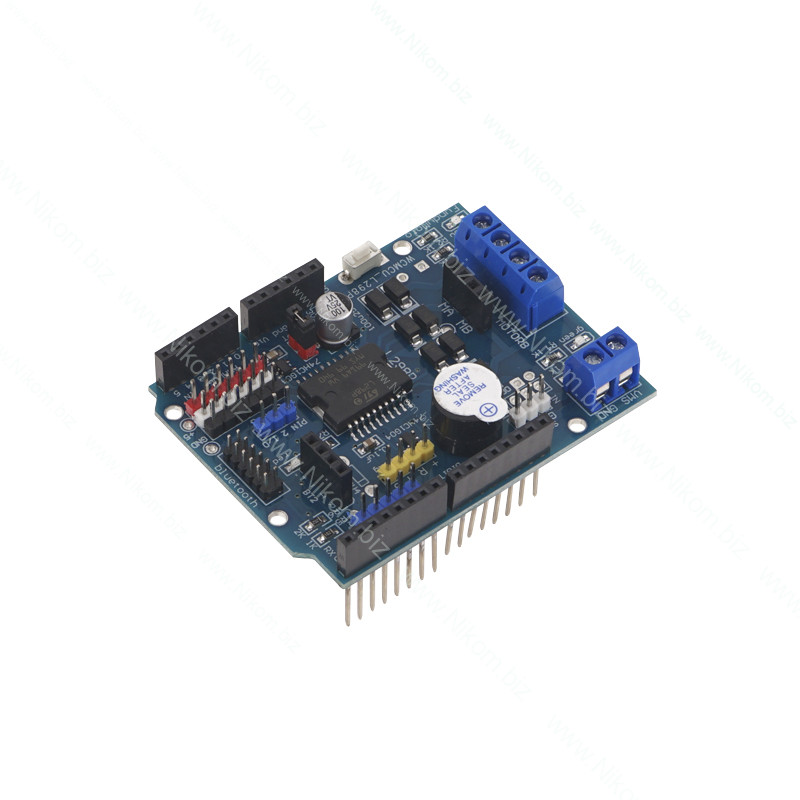

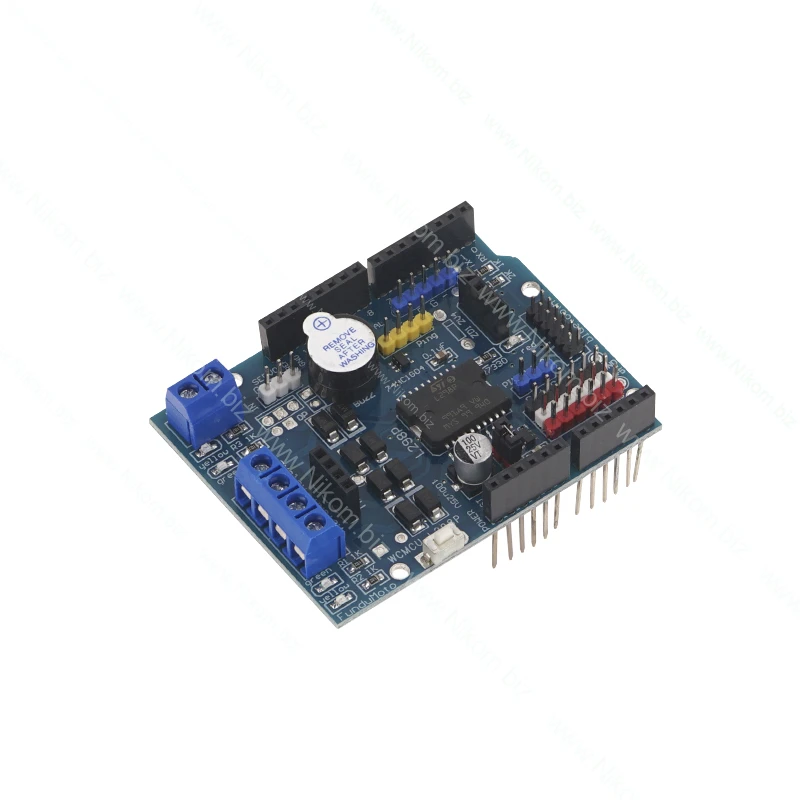

Модуль виконаний на мікросхемі L298P і дозволяє управляти одним або двома приводами сумарним споживанням до 2 А. Інтерфейси управління двигунами захищені вісьмома діодами Шотки . Модуль встановлюється безпосередньо на налагоджувальну плату ARDUINO .

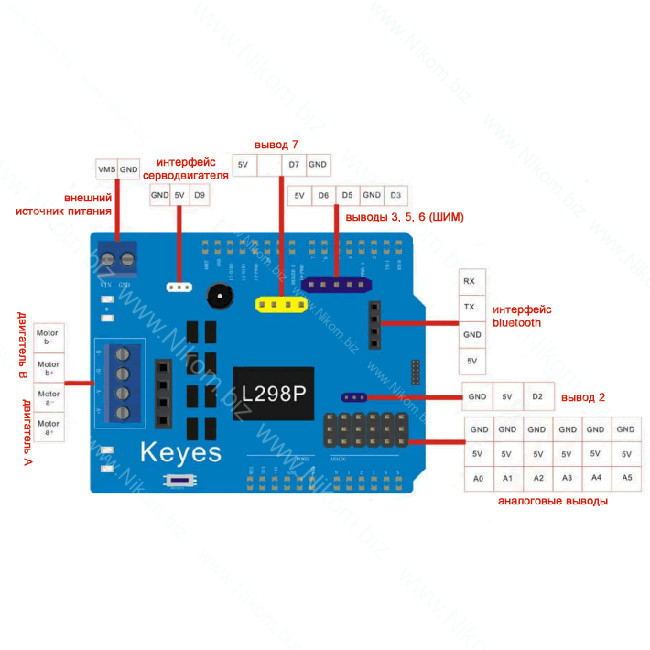

Значення портів
- A0, A1 , A2 , A3 , A4 , A5 - шість аналогових портів;
- D2, D3 , D5 , D6 , D7 , D9 - шість незадіяних цифрових портів;
- D4 - буззер;
- D10, D11 , D12 , D13 - цифровий порт вводу/виводу;
- двонаправлений інтерфейс для підключення модуля Bluetooth .
Технічні характеристики
- вхідна напруга логіки 5;
- вхідна напруга приводу VIN 7..12, PWR IN 4,8..24 В;
- струм споживання логіки ≤ 36 мА;
- струм споживання приводів IO ≤ 2 А;
- максимальна потужність, що розсіюється, 25 Вт;
- електричні рівні вхідних керуючих сигналів 2,3 В Vin ≤ 5 В;
- логічний нуль –0,3 В ≤ Vin ≤ 1,5 В;
- робоча температура –25° .. 130°C .
