АкціїТранзистор польовий SIHG20N50C
N-ch; 500V; 20A; 250W; 0.27 Ohm
на складі 15 шт.
в магазині 15 шт.
код: A118191
JSMSEMI
TO-247
JSMSEMI
TO-247

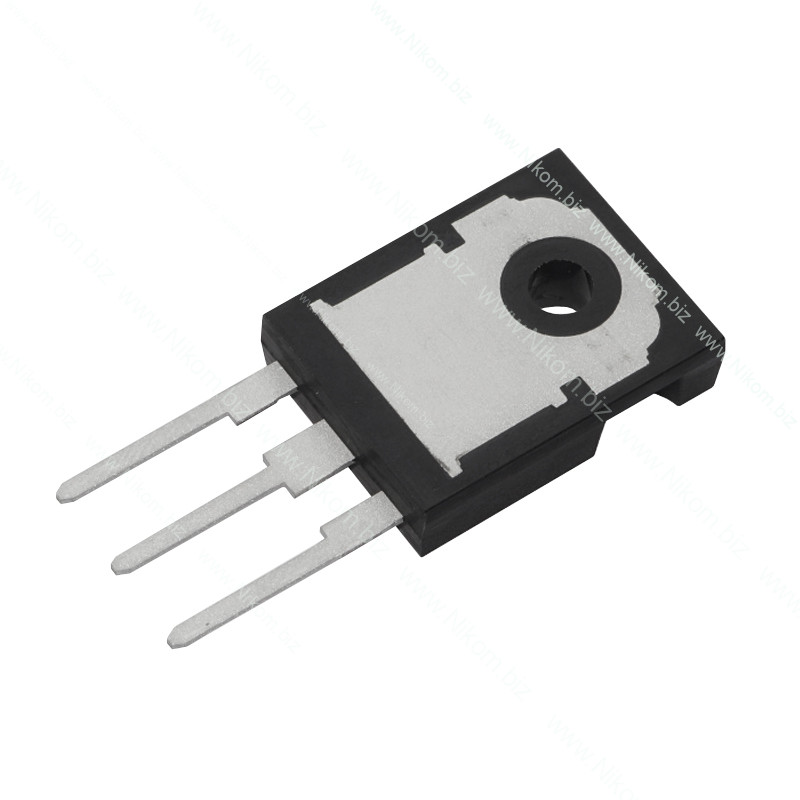

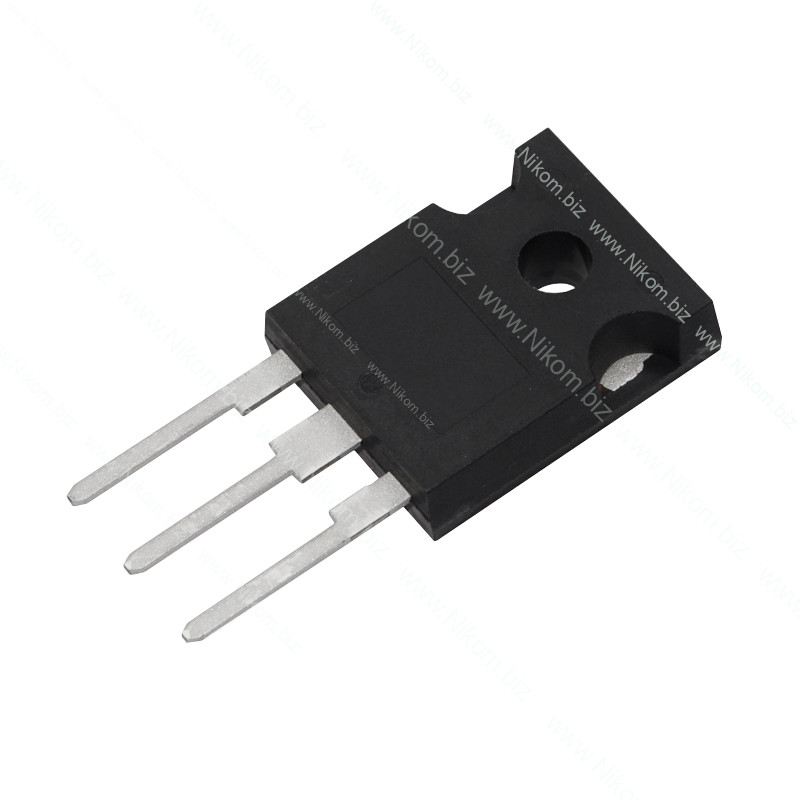

Транзистор польовий SIHG20N50C
N-ch; 500V; 20A; 250W; 0.27 Ohm
95.5 грн
код:
| Параметр | Значення |
|---|---|
| Час закриття транзистора td(off) | 32 Наносекунд |
| Час відкриття транзистора td(on) | 80 Наносекунд |
| Кількість каналів | 1 |
| Корпус | TO-247 |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 30 Вольт |
| Напруга пробою сток-витік Vds | 500 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 3-5 Вольт |
| Постійний струм стоку (25°C) Id | 20 Ампер |
| Бренд | Vishay |
| Розсіювана потужність (25°C) Pd | 250 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,27 Ом |
Способи оплати
💳
Ми приймаємо оплату зручними для вас способами: банківською карткою, безготівково на рахунок за реквізитами IBAN, а також готівкою. Ми завжди раді вашому замовленню та дбаємо, щоб оплата була простою і зручною.
У фізичному магазині доступні всі форми оплати, на точці видачі — лише банківська картка.
Для замовлень через сайт доступна безготівкова оплата на рахунок за реквізитами IBAN. Є також післяплата.
Додаткова інформація
Опис
це N-канальний MOSFET з ізольованим затвором збагаченого типу. Транзистор призначений для силової або сигнальної комутації та може використовуватися в таких вузлах: імпульсні джерела живлення (SMPS), інвертори, PFC, електронні баласти, високовольтні перетворювачі та силові ключові каскади.
Технічні характеристики
- Тип: N-канальний MOSFET з ізольованим затвором збагаченого типу
- Корпус: TO-247
- Монтаж: THT (вивідний монтаж)
- Напруга стік-витік (VDS), за карткою: 500 В
- Постійний струм стоку (ID), за карткою: 20 А
- Потужність розсіювання (PD), за карткою: 250 Вт
- Опір відкритого каналу (RDS(on)), за карткою: 0.27 Ом
Функціонал
- Робота в інверторах
- Робота в імпульсних джерелах живлення
- Робота у вузлах PFC
- Робота в електронних баластах
- Силова або сигнальна комутація
Розпіновка
Корпус TO-247. Якщо дивитися на сторону з маркуванням, виводами вниз: 1. Gate (G, Затвор) 2. Drain (D, Сток) 3. Source (S, Витік) Металева задня пластина/фланець у звичайному неізольованому корпусі зазвичай з'єднана з Drain.
