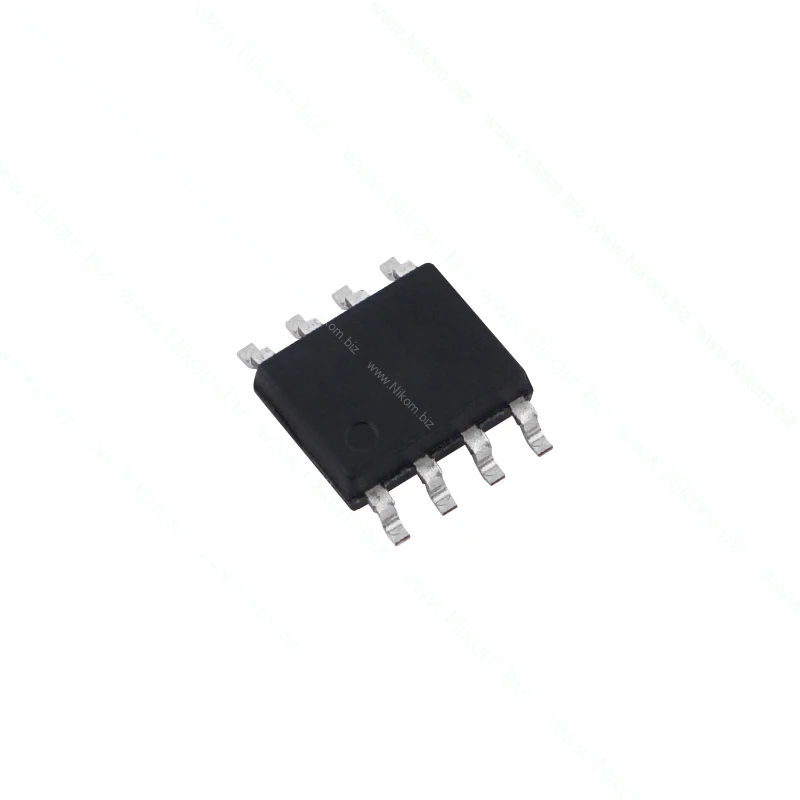

АкціїТранзистор польовий IRF9952
N P ch; 2W; N: 30V; 3.5A; 0.1 Ohm; P: 30V; 2.3A; 0.25 Ohm
на складі 7 шт.
в магазині 41 шт.
код: A118153
IR
SO-8
IR
SO-8
Транзистор польовий IRF9952
N P ch; 2W; N: 30V; 3.5A; 0.1 Ohm; P: 30V; 2.3A; 0.25 Ohm
18 грн
код:
| Параметр | Значення |
|---|---|
| Час закриття транзистора td(off) | N13 P20 Наносекунд |
| Час відкриття транзистора td(on) | N6,2 P9,7 Наносекунд |
| Кількість каналів | 2 |
| Корпус | SO-8 |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | N20 P20 Вольт |
| Напруга пробою сток-витік Vds | N30 P30 Вольт |
| Полярність | N та P-канал |
| Порогова напруга затвор-витік Vgs(th) | N1 P1 Вольт |
| Постійний струм стоку (25°C) Id | N3,5 P2,3 Ампер |
| Бренд | IR |
| Розсіювана потужність (25°C) Pd | 2 Ватт |
| Опір сток-витік (25°C) Rds(on) | N0,1 P0,25 Ом |
Способи оплати
💳
Ми приймаємо оплату зручними для вас способами: банківською карткою, безготівково на рахунок за реквізитами IBAN, а також готівкою. Ми завжди раді вашому замовленню та дбаємо, щоб оплата була простою і зручною.
У фізичному магазині доступні всі форми оплати, на точці видачі — лише банківська картка.
Для замовлень через сайт доступна безготівкова оплата на рахунок за реквізитами IBAN. Є також післяплата.
Додаткова інформація
Опис
це комплементарна збірка польових MOSFET-транзисторів, що містить N- та P-канальний ключ в одному корпусі SO-8. Такі збірки застосовуються у вузлах керування живленням, DC-DC перетворювачах, ключах навантаження, синхронних та напівмостових каскадах, де важливі компактність і мала довжина з’єднань.
Технічні характеристики
- Тип / канал: комплементарний N+P MOSFET
- Максимальна напруга стік-витік (VDS): N: +30 В; P: -30 В
- Максимальний постійний струм стоку (ID): N: +3,5 А; P: -2,3 А
- Максимальний імпульсний струм стоку (IDM): орієнтовно N: +14 А; P: -9,2 А короткими імпульсами
- Опір каналу у відкритому стані (RDS(on)): N: до 0,10 Ом; P: до 0,25 Ом
- Порогова напруга затвор-витік (VGS(th)): N — додатна, P — від’ємна; точні межі див. datasheet
- Максимальна напруга затвор-витік (VGS): ±20 В
- Максимальна потужність розсіювання (PD): близько 2 Вт для корпусу
- Діапазон / максимальна температура переходу (TJ): до +150 °C
- Тип корпусу: SO-8
Функціонал
- Комутація електричного навантаження
- Робота у ключових каскадах перетворювачів живлення
Розпіновка
Корпус SO-8, два MOSFET. Типова для цієї серії схема виводів: 1. S1 — витік каналу 1. 2. G1 — затвор каналу 1. 3. S2 — витік каналу 2. 4. G2 — затвор каналу 2. 5. D2 — стік каналу 2. 6. D2 — стік каналу 2. 7. D1 — стік каналу 1. 8. D1 — стік каналу 1. Перед трасуванням PCB звіряйте, який саме номер каналу є N-, а який P-каналом, за схемою в datasheet конкретної мікросхеми.
