АкціїТранзистор польовий IRF1104
N-ch; 40V; 100A; 170W; 0.009 Ohm
на складі 21 шт.
в магазині 8 шт.
код: A118151
IR
TO-220
IR
TO-220

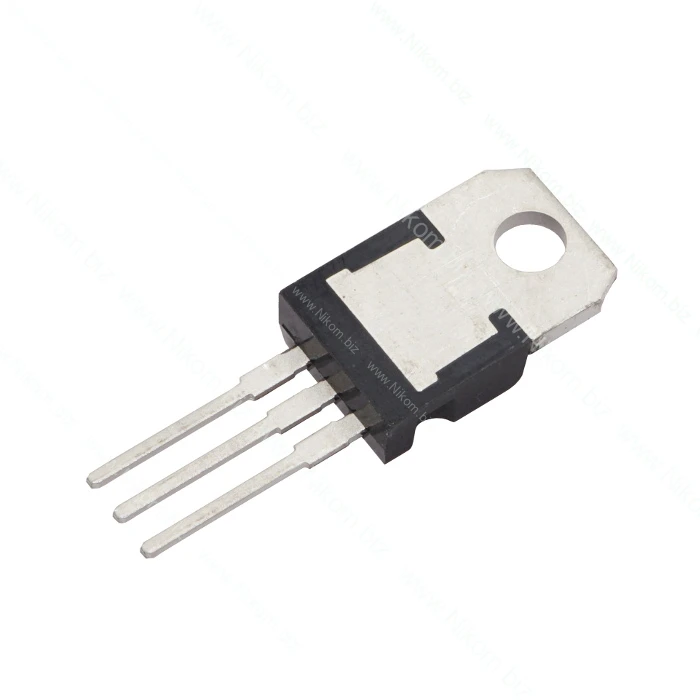

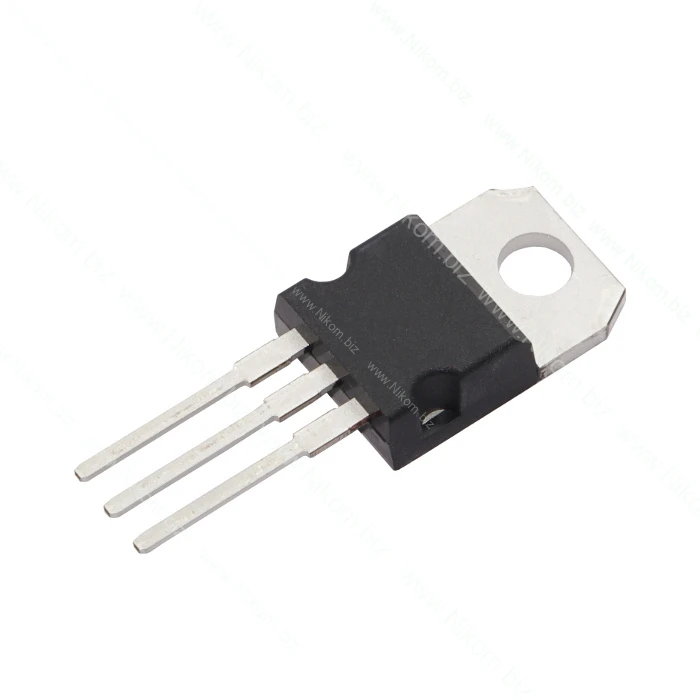

Транзистор польовий IRF1104
N-ch; 40V; 100A; 170W; 0.009 Ohm
80 грн
код:
| Параметр | Значення |
|---|---|
| Час закриття транзистора td(off) | 28 Наносекунд |
| Час відкриття транзистора td(on) | 15 Наносекунд |
| Кількість каналів | 1 |
| Корпус | TO-220 |
| Максимальна робоча температура | 175 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 20 Вольт |
| Напруга пробою сток-витік Vds | 40 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 2-4 Вольт |
| Постійний струм стоку (25°C) Id | 100 Ампер |
| Бренд | IR |
| Розсіювана потужність (25°C) Pd | 170 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,009 Ом |
Способи оплати
💳
Ми приймаємо оплату зручними для вас способами: банківською карткою, безготівково на рахунок за реквізитами IBAN, а також готівкою. Ми завжди раді вашому замовленню та дбаємо, щоб оплата була простою і зручною.
У фізичному магазині доступні всі форми оплати, на точці видачі — лише банківська картка.
Для замовлень через сайт доступна безготівкова оплата на рахунок за реквізитами IBAN. Є також післяплата.
Додаткова інформація
Опис
це N-канальний силовий польовий транзистор (MOSFET) з ізольованим затвором збагаченого типу. Він використовується в низьковольтних DC-DC перетворювачах, автомобільній електроніці, драйверах двигунів, BMS та силових ключах. Максимальна напруга стік-витік становить 40 В.
Технічні характеристики
- Тип / канал: N-канальний
- Максимальна напруга стік-витік (VDS): 40 В
- Максимальний постійний струм стоку (ID): 100 А
- Максимальний імпульсний струм стоку (IDM): 400 А
- Опір каналу у відкритому стані (RDS(on)): до 9 мОм при VGS=10 В
- Порогова напруга затвор-витік (VGS(th)): 2…4 В
- Максимальна напруга затвор-витік (VGS): ±20 В
- Максимальна потужність розсіювання (PD): 170 Вт
- Діапазон / максимальна температура переходу (TJ): -55…+175 °C
- Тип корпусу: TO-220
Функціонал
- Комутація електричного навантаження
- Робота у ключових каскадах перетворювачів живлення
- Керування силовим навантаженням у драйверних схемах
- Керування живленням в акумуляторних вузлах
Розпіновка
Транзистор виконаний у корпусі TO-220. Якщо дивитися на сторону з маркуванням (виводами вниз; для SMD — у стандартній орієнтації згідно креслення корпусу), основна цокольовка така: 1. Gate (G, Затвор) — керуючий вивід. 2. Drain (D, Сток) — силовий вивід; теплова/металева площадка корпусу, якщо вона є, зазвичай також з’єднана зі стоком. 3. Source (S, Витік) — силовий вивід витоку. Для SOT-223/DPAK/D2PAK велика теплова площадка електрично відповідає Drain (D).
