АкціїТранзистор польовий IRFD123
N-ch; 80V; 1.1A; 1.0W; 0.4 Ohm
на складі 3 шт.
в магазині 5 шт.
код: A118117
China
HD1
China
HD1

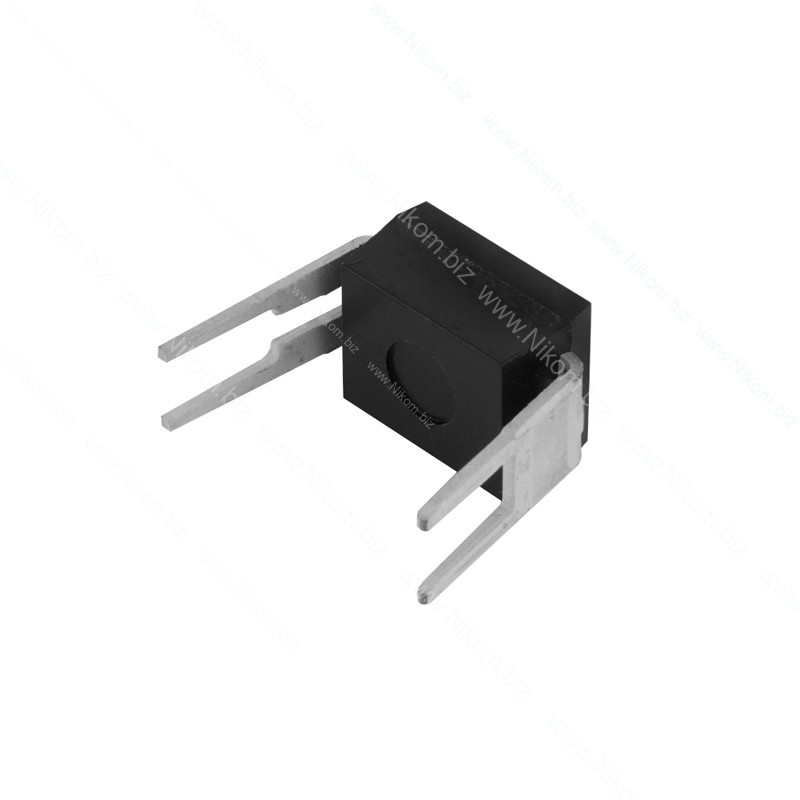

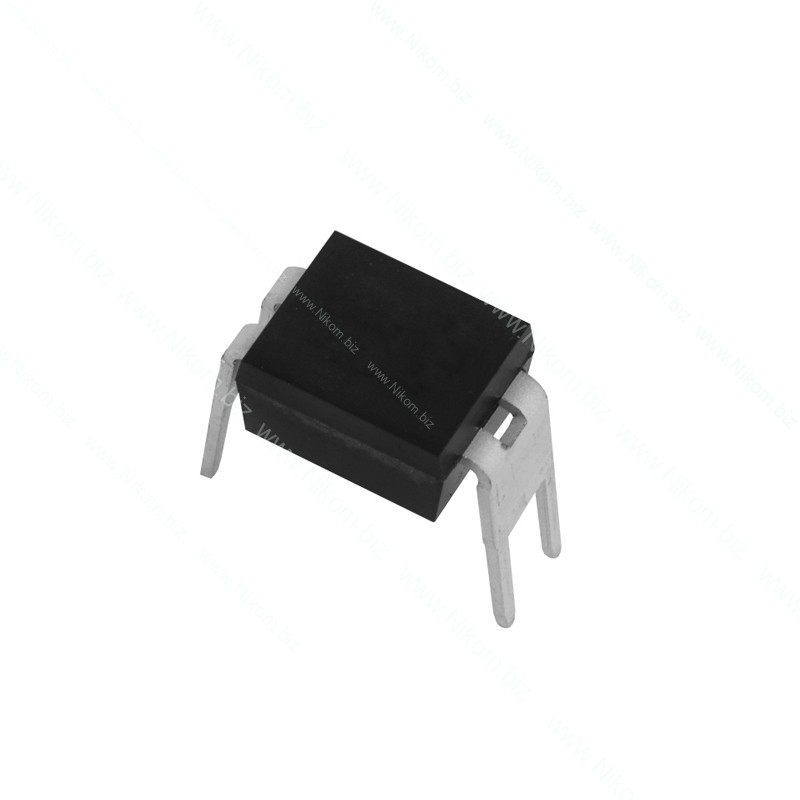

Транзистор польовий IRFD123
N-ch; 80V; 1.1A; 1.0W; 0.4 Ohm
51.5 грн
код:
| Параметр | Значення |
|---|---|
| Час закриття транзистора td(off) | 18 Наносекунд |
| Час відкриття транзистора td(on) | 7 Наносекунд |
| Кількість каналів | 1 |
| Корпус | HEXDIP |
| Максимальна робоча температура | 175 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 20 Вольт |
| Напруга пробою сток-витік Vds | 100 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 2-4 Вольт |
| Постійний струм стоку (25°C) Id | 1,3 Ампер |
| Бренд | IR |
| Розсіювана потужність (25°C) Pd | 1,3 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,27 Ом |
Способи оплати
💳
Ми приймаємо оплату зручними для вас способами: банківською карткою, безготівково на рахунок за реквізитами IBAN, а також готівкою. Ми завжди раді вашому замовленню та дбаємо, щоб оплата була простою і зручною.
У фізичному магазині доступні всі форми оплати, на точці видачі — лише банківська картка.
Для замовлень через сайт доступна безготівкова оплата на рахунок за реквізитами IBAN. Є також післяплата.
Додаткова інформація
Опис
це N-канальний силовий польовий транзистор (MOSFET) з ізольованим затвором збагаченого типу. Він використовується в низьковольтних DC-DC перетворювачах, автомобільній електроніці, драйверах двигунів, BMS та силових ключах. Максимальна напруга стік-витік становить 80 В.
Технічні характеристики
- Тип / канал: N-канальний
- Максимальна напруга стік-витік (VDS): 80 В
- Максимальний постійний струм стоку (ID): 1,1 А
- Максимальний імпульсний струм стоку (IDM): 4,4 А
- Опір каналу у відкритому стані (RDS(on)): до 0,40 Ом при VGS=10 В
- Порогова напруга затвор-витік (VGS(th)): 2…4 В
- Максимальна напруга затвор-витік (VGS): ±20 В
- Максимальна потужність розсіювання (PD): 1,0 Вт
- Діапазон / максимальна температура переходу (TJ): -55…+150 °C
- Тип корпусу: HEXDIP / HD1, 4 виводи
Функціонал
- Комутація електричного навантаження
- Робота у ключових каскадах перетворювачів живлення
- Керування силовим навантаженням у драйверних схемах
- Керування живленням в акумуляторних вузлах
Розпіновка
Корпус HEXDIP/HD1 має чотири фізичні виводи: Gate (G), Source (S) та два електрично з’єднані Drain (D). Подвоєний стік використаний також для відведення тепла. Через існування різних механічних креслень IRFD-серії орієнтуватися потрібно за ключем/формою корпусу та графічним рисунком у datasheet, а не лише за «лівий/правий» без урахування положення деталі.
