АкціїТранзистор польовий IRFP360
N-Ch 23A; 400V; 280W; 0,25 Ohm
на складі 36 шт.
в магазині 4 шт.
код: A118109
OSEN
TO-247
OSEN
TO-247

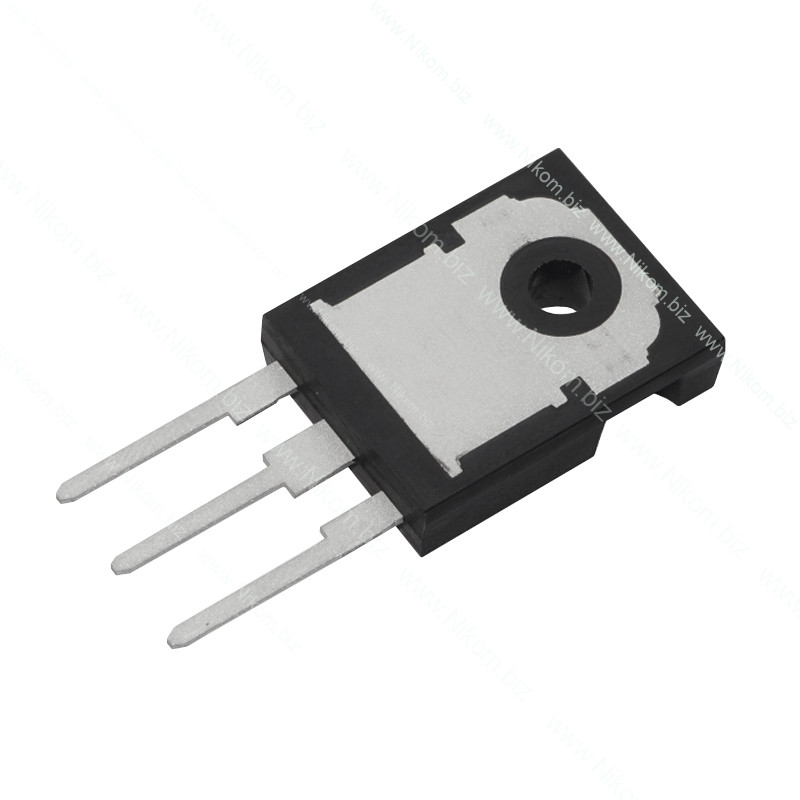

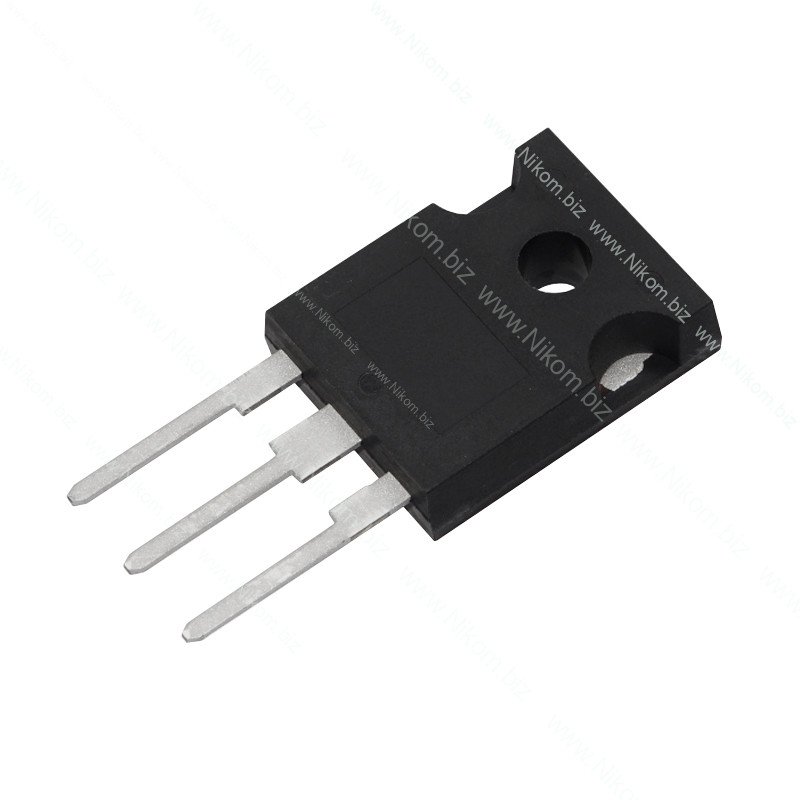

Транзистор польовий IRFP360
N-Ch 23A; 400V; 280W; 0,25 Ohm
108 грн
код:
Швидка доставка
Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.
Власний склад
Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.
Способи оплати
💳
Ми приймаємо оплату зручними для вас способами: банківською карткою, безготівково на рахунок за реквізитами IBAN, а також готівкою. Ми завжди раді вашому замовленню та дбаємо, щоб оплата була простою і зручною.
У фізичному магазині доступні всі форми оплати, на точці видачі — лише банківська картка.
Для замовлень через сайт доступна безготівкова оплата на рахунок за реквізитами IBAN. Є також післяплата.
Додаткова інформація
Опис
це N-канальний силовий польовий транзистор (MOSFET) з ізольованим затвором збагаченого типу. Він використовується в імпульсних джерелах живлення (SMPS), інверторах, PFC-вузлах, електронних баластах і високовольтних ключових каскадах. Максимальна напруга стік-витік становить 400 В.
Технічні характеристики
- Тип / канал: N-канальний
- Максимальна напруга стік-витік (VDS): 400 В
- Максимальний постійний струм стоку (ID): 23 А
- Максимальний імпульсний струм стоку (IDM): близько 92 А для референсного IRFP360
- Опір каналу у відкритому стані (RDS(on)): 0,25 Ом за карткою OSEN
- Порогова напруга затвор-витік (VGS(th)): типово 2…4 В для IRFP360; для OSEN бажано звірити
- Максимальна напруга затвор-витік (VGS): типово ±20 В
- Максимальна потужність розсіювання (PD): 280 Вт
- Діапазон / максимальна температура переходу (TJ): типово -55…+150 °C
- Тип корпусу: TO-247
Функціонал
- Комутація електричного навантаження
- Робота у ключових каскадах інверторів
- Робота у вузлах корекції коефіцієнта потужності
Розпіновка
Транзистор виконаний у корпусі TO-247. Якщо дивитися на сторону з маркуванням (виводами вниз; для SMD — у стандартній орієнтації згідно креслення корпусу), основна цокольовка така: 1. Gate (G, Затвор) — керуючий вивід. 2. Drain (D, Сток) — силовий вивід; теплова/металева площадка корпусу, якщо вона є, зазвичай також з’єднана зі стоком. 3. Source (S, Витік) — силовий вивід витоку. Для SOT-223/DPAK/D2PAK велика теплова площадка електрично відповідає Drain (D).
