АкціїТранзистор польовий IRFP360
N-Ch 23A; 400V; 280W; 0,2 Ohm
на складі 23 шт.
в магазині 14 шт.
код: A118049
Vishay
TO-247
Vishay
TO-247

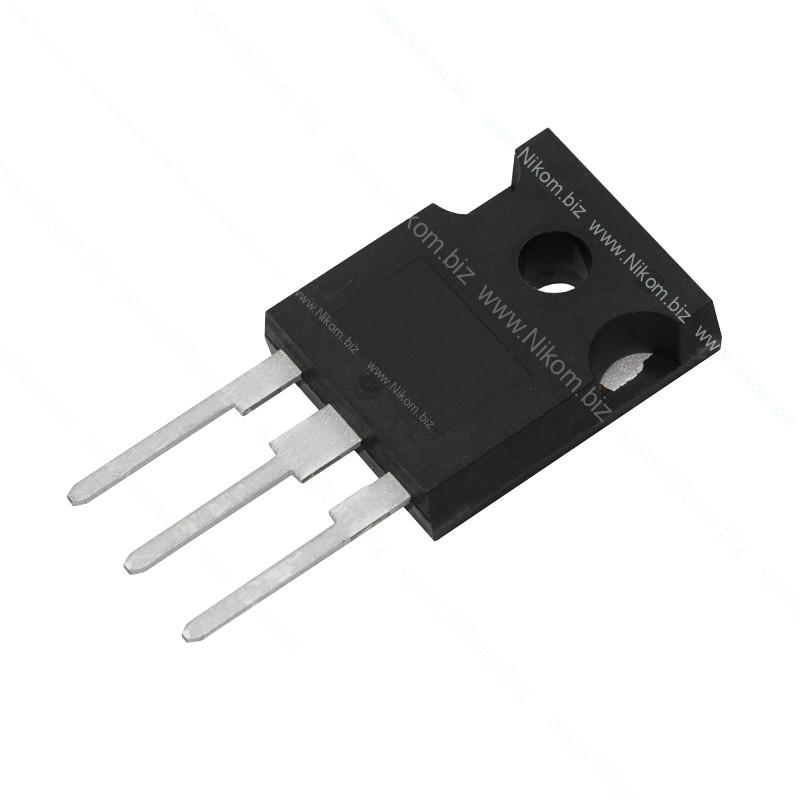

Транзистор польовий IRFP360
N-Ch 23A; 400V; 280W; 0,2 Ohm
147 грн
код:
| Параметр | Значення |
|---|---|
| Час закриття транзистора td(off) | 100 Наносекунд |
| Час відкриття транзистора td(on) | 18 Наносекунд |
| Кількість каналів | 1 |
| Корпус | TO-247 |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 20 Вольт |
| Напруга пробою сток-витік Vds | 400 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 2-4 Вольт |
| Постійний струм стоку (25°C) Id | 23 Ампер |
| Бренд | IR |
| Розсіювана потужність (25°C) Pd | 280 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,2 Ом |
Способи оплати
💳
Ми приймаємо оплату зручними для вас способами: банківською карткою, безготівково на рахунок за реквізитами IBAN, а також готівкою. Ми завжди раді вашому замовленню та дбаємо, щоб оплата була простою і зручною.
У фізичному магазині доступні всі форми оплати, на точці видачі — лише банківська картка.
Для замовлень через сайт доступна безготівкова оплата на рахунок за реквізитами IBAN. Є також післяплата.
Додаткова інформація
Опис
IRFP360 — потужний високовольтний N-канальний MOSFET-транзистор у корпусі TO-247, призначений для швидкої комутації силових кіл в імпульсних блоках живлення, інверторах, зварювальних апаратах, перетворювачах напруги та системах керування двигунами.
Технічні характеристики
- Тип: N-канальний MOSFET
- Максимальна напруга стік-витік (VDSS): 400 В
- Максимальний постійний струм стоку (ID): 23 А при TC = 25°C
- Максимальний постійний струм стоку (ID): 14 А при TC = 100°C
- Максимальний імпульсний струм стоку (IDM): 92 А
- Опір відкритого каналу (RDS(on)): до 0,20 Ом при VGS = 10 В
- Максимальна потужність розсіювання (PD): 280 Вт
- Максимальна напруга затвор-витік (VGS): ±20 В
- Порогова напруга затвор-витік (VGS(th)): 2–4 В
- Корпус: TO-247 / TO-247AC
Функціонал
- Комутація високовольтних силових кіл
- Робота в імпульсних блоках живлення та перетворювачах напруги
- Робота в інверторах і зварювальному обладнанні
- Керування потужними електродвигунами
Розпіновка
- 1 — G (Gate): затвор, керуючий вивід
- 2 — D (Drain): стік, також з'єднаний з металевою підкладкою корпусу
- 3 — S (Source): витік
Розпіновка вказана при погляді на транзистор з лицьового боку з маркуванням, виводами донизу.
