АкціїТранзистор польовий FQPF10N60C
N-Channel, Udss=600 В, Id=9,5 а, Rds (on)=0,73 Ом, Ugs=10 в
на складі 8 шт.
в магазині 28 шт.
код: A118048
Fairchild
TO-220F
Fairchild
TO-220F

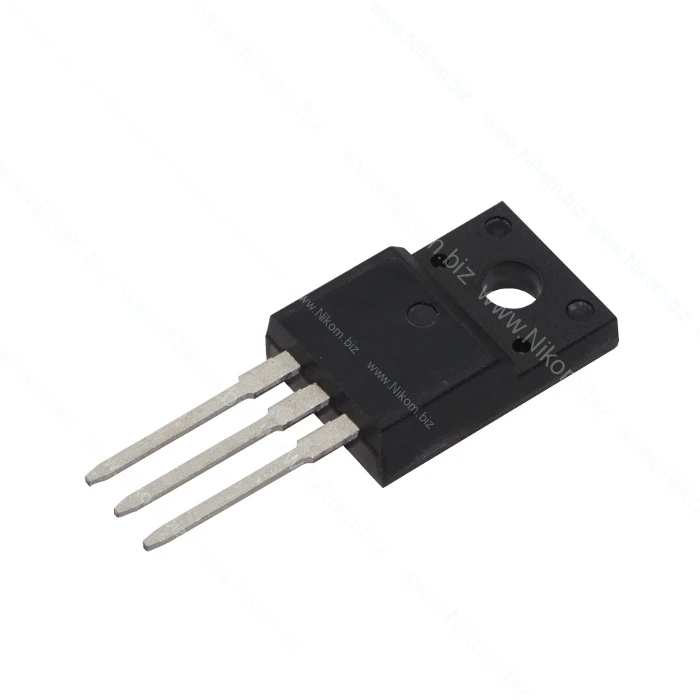

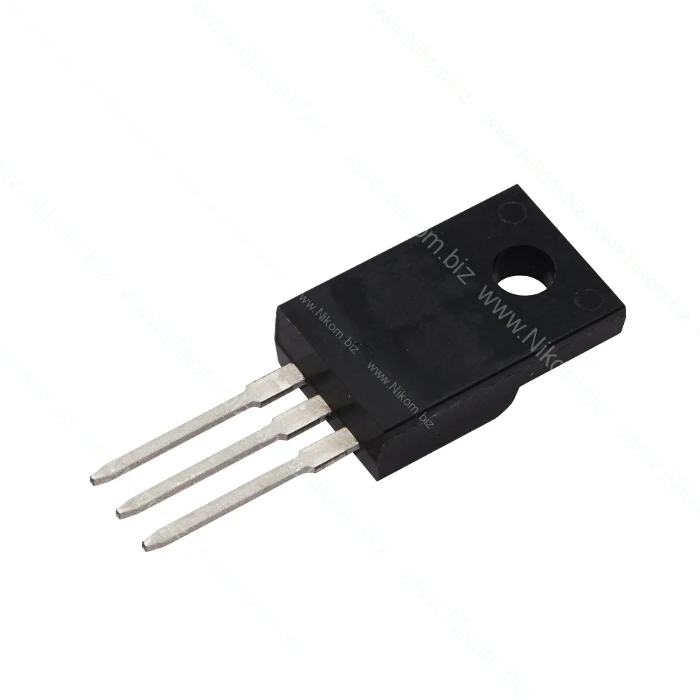

Транзистор польовий FQPF10N60C
N-Channel, Udss=600 В, Id=9,5 а, Rds (on)=0,73 Ом, Ugs=10 в
41.5 грн
код:
| Параметр | Значення |
|---|---|
| Час закриття транзистора td(off) | 144 Наносекунд |
| Час відкриття транзистора td(on) | 23 Наносекунд |
| Кількість каналів | 1 |
| Корпус | TO-220F |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 30 Вольт |
| Напруга пробою сток-витік Vds | 600 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 2-4 Вольт |
| Постійний струм стоку (25°C) Id | 9,5 Ампер |
| Бренд | Fairchild |
| Розсіювана потужність (25°C) Pd | 50 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,73 Ом |
Способи оплати
💳
Ми приймаємо оплату зручними для вас способами: банківською карткою, безготівково на рахунок за реквізитами IBAN, а також готівкою. Ми завжди раді вашому замовленню та дбаємо, щоб оплата була простою і зручною.
У фізичному магазині доступні всі форми оплати, на точці видачі — лише банківська картка.
Для замовлень через сайт доступна безготівкова оплата на рахунок за реквізитами IBAN. Є також післяплата.
Додаткова інформація
Опис
FQPF10N60C — потужний високовольтний N-канальний MOSFET-транзистор у повністю ізольованому корпусі TO-220F, призначений для імпульсних блоків живлення, PFC-коректорів, електронних баластів та інверторів. Ізольований корпус дозволяє встановлювати транзистор на спільний радіатор без додаткової ізоляційної прокладки.
Технічні характеристики
- Тип: N-канальний MOSFET
- Максимальна напруга стік-витік (VDSS): 600 В
- Постійний струм стоку (ID): 9,5 А при 25°C
- Максимальний імпульсний струм стоку (IDM): 38 А
- Опір відкритого каналу (RDS(on)): 0,73 Ом типовий, 0,8 Ом максимальний
- Максимальна напруга затвор-витік (VGSS): ±30 В
- Порогова напруга затвор-витік (VGS(th)): 2–4 В
- Максимальна потужність розсіювання (PD): 50 Вт
- Заряд затвора (Qg): близько 44 нКл
- Корпус: TO-220F (Full Pack)
Функціонал
- Комутація високовольтних силових кіл
- Робота в імпульсних блоках живлення
- Робота в активних коректорах коефіцієнта потужності (PFC)
- Керування навантаженням в електронних баластах та інверторах
Розпіновка
- 1 — G (Gate): затвор, керуючий вивід
- 2 — D (Drain): стік, силовий вивід
- 3 — S (Source): витік
Розпіновка вказана при погляді на транзистор з боку маркування, виводами донизу.
