АкціїТранзистор польовий AON7406
N-ch; MOSFET; 30V; 25A; 15.5W
на складі 36 шт.
в магазині 44 шт.
код: A118046
Alpha&Omega
DFN 3x3A
Alpha&Omega
DFN 3x3A

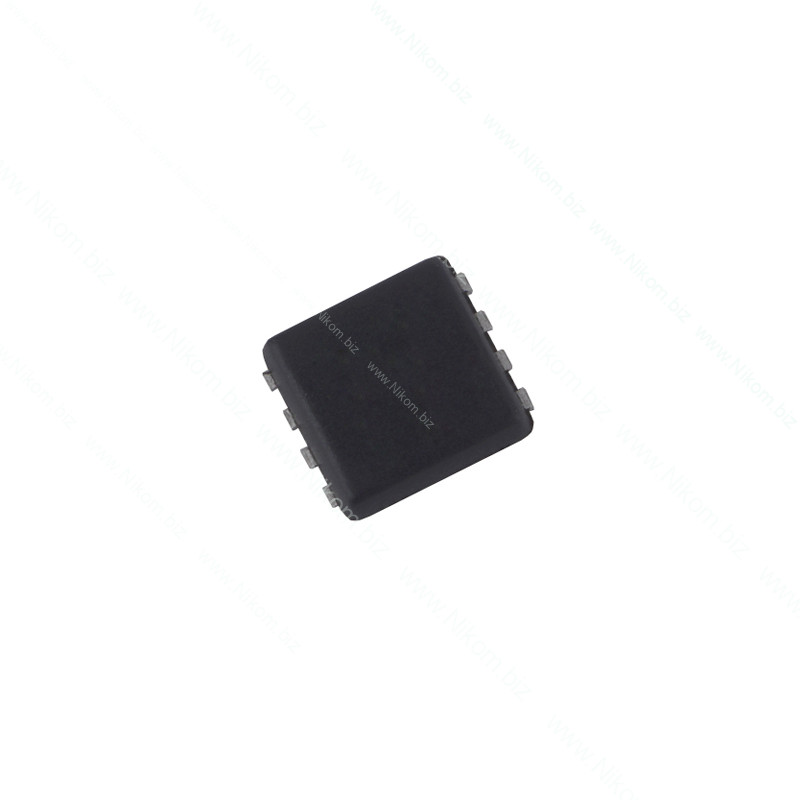

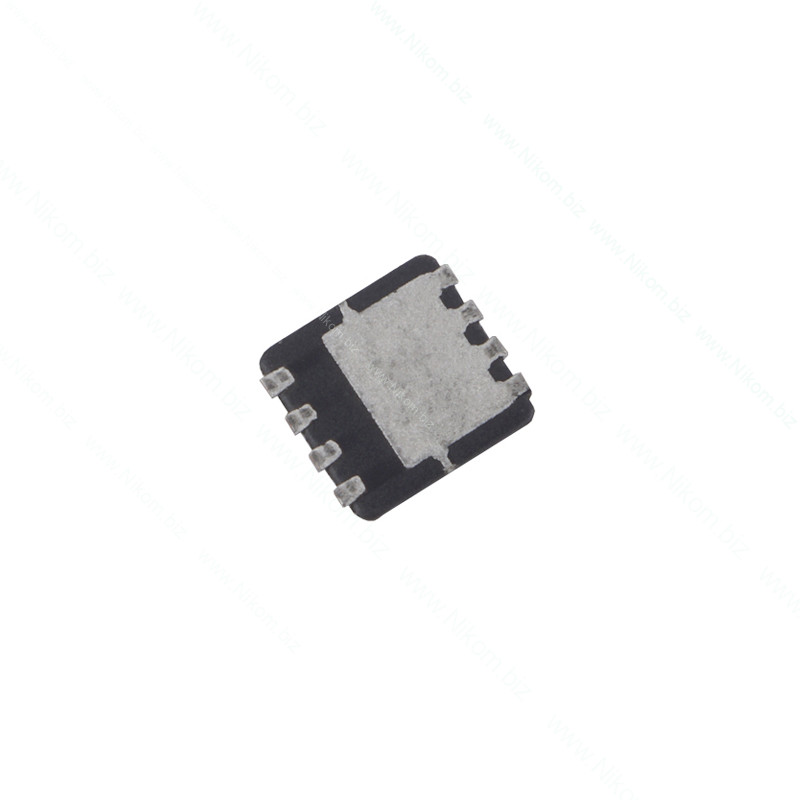

Транзистор польовий AON7406
N-ch; MOSFET; 30V; 25A; 15.5W
32 грн
код:
| Параметр | Значення |
|---|---|
| Час закриття транзистора td(off) | 19 Наносекунд |
| Час відкриття транзистора td(on) | 5 Наносекунд |
| Кількість каналів | 1 |
| Корпус | DFN08 |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 20 Вольт |
| Напруга пробою сток-витік Vds | 30 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 1,2-2,4 Вольт |
| Постійний струм стоку (25°C) Id | 25 Ампер |
| Бренд | AOS |
| Розсіювана потужність (25°C) Pd | 16,7 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,017 Ом |
Способи оплати
💳
Ми приймаємо оплату зручними для вас способами: банківською карткою, безготівково на рахунок за реквізитами IBAN, а також готівкою. Ми завжди раді вашому замовленню та дбаємо, щоб оплата була простою і зручною.
У фізичному магазині доступні всі форми оплати, на точці видачі — лише банківська картка.
Для замовлень через сайт доступна безготівкова оплата на рахунок за реквізитами IBAN. Є також післяплата.
Додаткова інформація
Опис
AON7406 — потужний N-канальний MOSFET-транзистор у компактному SMD-корпусі DFN 3x3A-8L, призначений для використання в імпульсних джерелах живлення, інверторах, DC-DC перетворювачах та схемах керування живленням.
Технічні характеристики
- Тип: N-канальний MOSFET
- Максимальна напруга стік-витік (VDS): 30 В
- Максимальна напруга затвор-витік (VGS): ±20 В
- Постійний струм стоку (ID): до 25 А при TC = 25°C
- Постійний струм стоку (ID): до 9 А при TA = 25°C
- Імпульсний струм стоку (IDM): 50 А
- Опір відкритого каналу (RDS(on)): менше 17 мОм при VGS = 10 В
- Опір відкритого каналу (RDS(on)): менше 23 мОм при VGS = 4,5 В
- Порогова напруга затвор-витік (VGS(th)): 1,2–2,4 В
- Максимальна потужність розсіювання (PD): 15,5 Вт при TC = 25°C
- Діапазон робочих температур: -55...+150°C
- Корпус: DFN 3x3A-8L
- Тип монтажу: поверхневий (SMD)
Функціонал
- Комутація силових кіл постійного струму
- Робота як силовий ключ в імпульсних джерелах живлення та DC-DC перетворювачах
- Швидке перемикання з низькими динамічними втратами
- Керування при напрузі затвора 4,5 В
