Опис

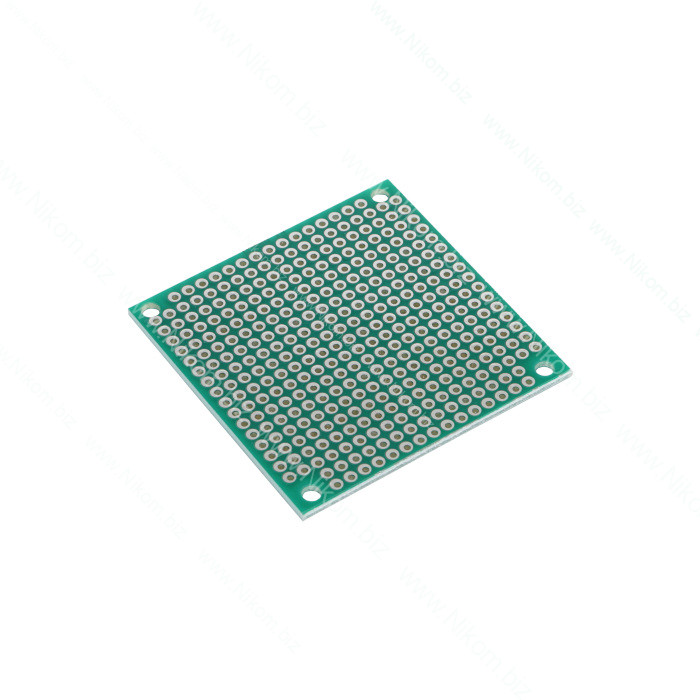

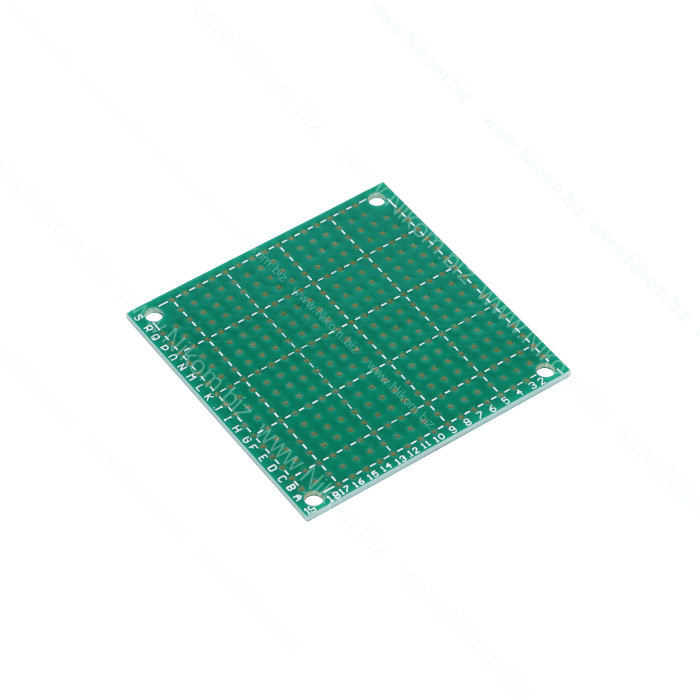

Макетна плата це універсальна друкована плата, яка призначена для складання та моделювання прототипів електронних пристроїв. У даному розділі представлені макетні плати монтаж на які здійснюється за допомогою паяння.

Є кілька основних типів макетних плат

• Універсальні мають виключно металізовані отвори, які розробник має з'єднувати перемичками.
• Для цифрових пристроїв намічено можливі місця для мікросхем, по всій платі проведено шини живлення.
• Спеціалізовані для пристроїв на мікросхемі конкретної моделі. На таких платах є як розведені стандартні ланцюги, так і матриця отворів і доріжок для нестандартних.

Характеристики

• Матеріал плати – склотекстоліт FR4;
• Тип плати – одностороння;
• Діаметр отворів – 0,8 мм;
• Шаг между отверстиями - 2,54 мм;
• Количество отверстий - 349 шт;
• Наличие паяльной маски - да;
• Наличие металлизации - да;
• Отверстия не соединены между собой;
• Диаметр монтажных отверстий - 3,0 мм;
• Габаритные размеры - 50 x 50 x 1,6 мм;
