Опис

Макетна плата це універсальна друкована плата, яка призначена для складання та моделювання прототипів електронних пристроїв. У даному розділі представлені макетні плати монтаж на які здійснюється за допомогою паяння.

Є кілька основних типів макетних плат

• Універсальні мають виключно металізовані отвори, які розробник має з'єднувати перемичками.
• Для цифрових пристроїв намічено можливі місця для мікросхем, по всій платі проведено шини живлення.
• Спеціалізовані для пристроїв на мікросхемі конкретної моделі. На таких платах є як розведені стандартні ланцюги, так і матриця отворів і доріжок для нестандартних.

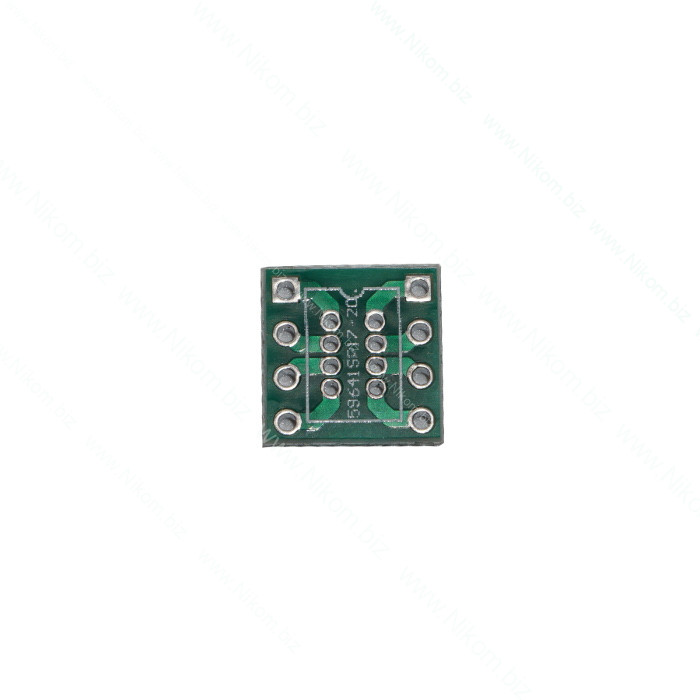

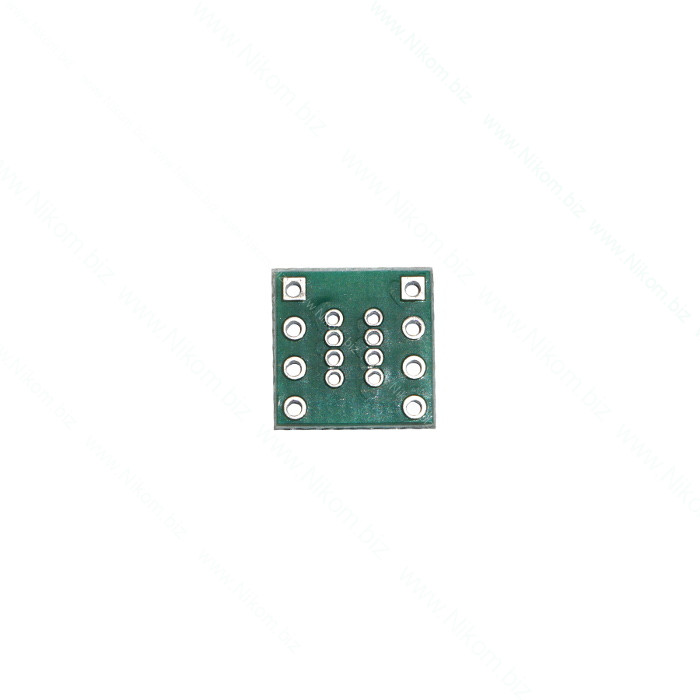

Дана макетна плата є перехідником під мікросхеми в корпусі mini DIP-8 з кроком 1,27 мм та DIP-8 з кроком 2,54 мм .

Характеристики

• Матеріал плати – склотекстоліт FR4;
• Тип плати – двостороння;
• Діаметр отворів - 0,8 мм та 0,5 мм ;
• Крок між отворами - 1,27 мм та 2,54 мм;
• Кількість отворів – 16 шт;
• Наявність паяльної маски – так;
• Наявність металізації – так;
• Габаритні розміри – 10 x 10 x 1,5 мм;
