Опис

Макетна плата це універсальна друкована плата, яка призначена для складання та моделювання прототипів електронних пристроїв. У даному розділі представлені макетні плати монтаж на які здійснюється за допомогою паяння.

Є кілька основних типів макетних плат

• Універсальні мають виключно металізовані отвори, які розробник має з'єднувати перемичками.
• Для цифрових пристроїв намічено можливі місця для мікросхем, по всій платі проведено шини живлення.
• Спеціалізовані для пристроїв на мікросхемі конкретної моделі. На таких платах є як розведені стандартні ланцюги, так і матриця отворів і доріжок для нестандартних.

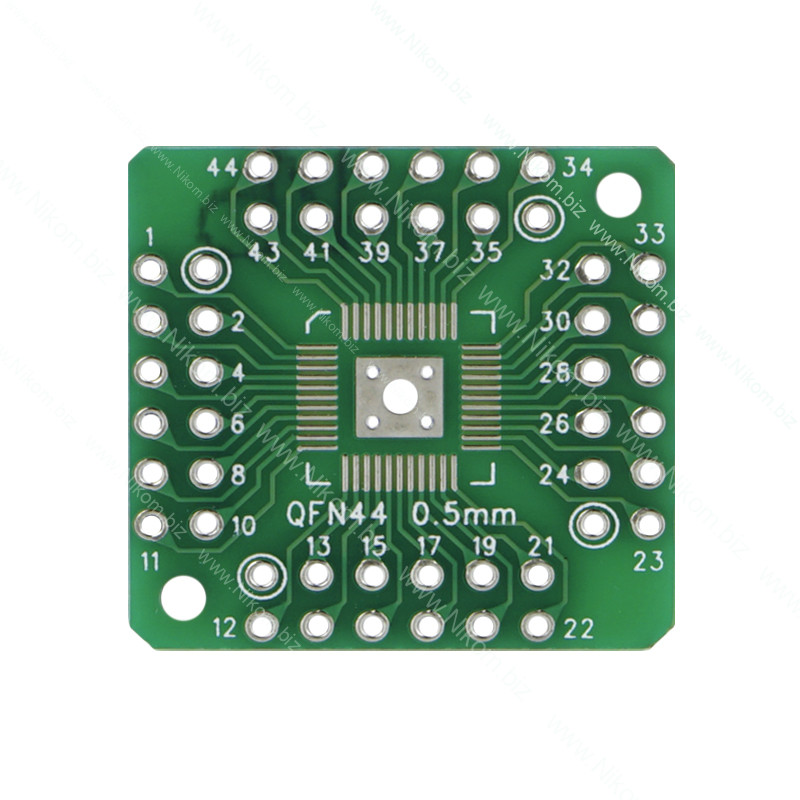

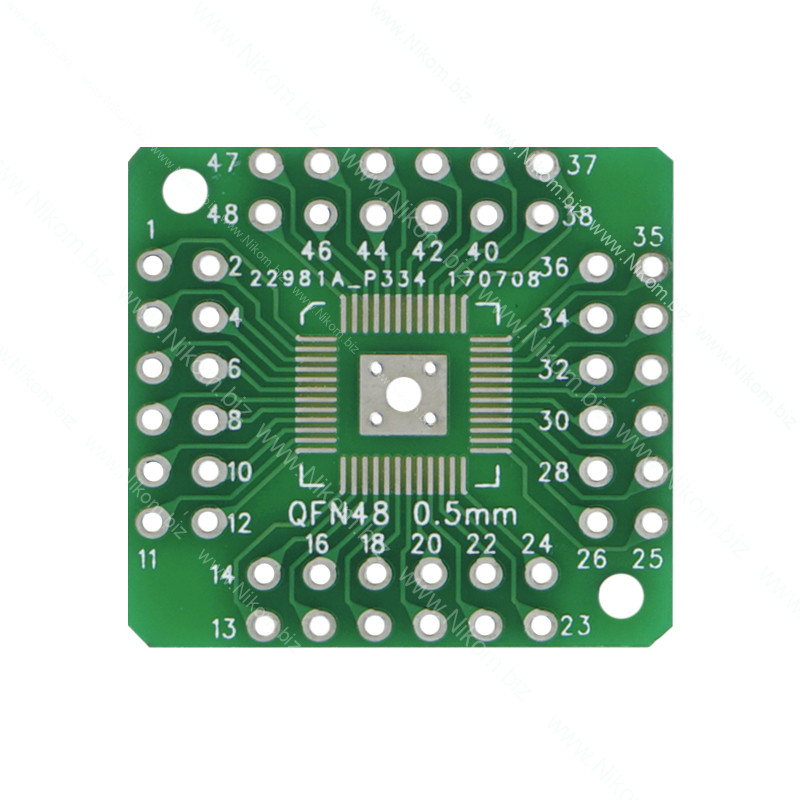

Дана макетна плата є перехідником під мікросхеми в корпусі QFN-44 з кроком 0,5 мм і QFN-48 з кроком 0,5 мм .

Характеристики

• Матеріал плати – склотекстоліт FR4;
• Тип плати – двостороння;
• Діаметр отворів – 0,8 мм;
• Крок між отворами – 2,54 мм;
• Крок між майданчиками мікросхем – 0,5 мм;

• Кількість отворів – 48 шт;
• Наявність паяльної маски – так;
• Наявність металізації – так;
• Отвори не з'єднані між собою;
• Діаметр монтажних отворів – 1,2 мм;
• Габаритні розміри – 26 x 26 x 1,5 мм;
