Опис

Макетна плата це універсальна друкована плата, яка призначена для складання та моделювання прототипів електронних пристроїв. У даному розділі представлені макетні плати монтаж на які здійснюється за допомогою паяння.

Є кілька основних типів макетних плат

• Універсальні мають виключно металізовані отвори, які розробник має з'єднувати перемичками.
• Для цифрових пристроїв намічено можливі місця для мікросхем, по всій платі проведено шини живлення.
• Спеціалізовані для пристроїв на мікросхемі конкретної моделі. На таких платах є як розведені стандартні ланцюги, так і матриця отворів і доріжок для нестандартних.

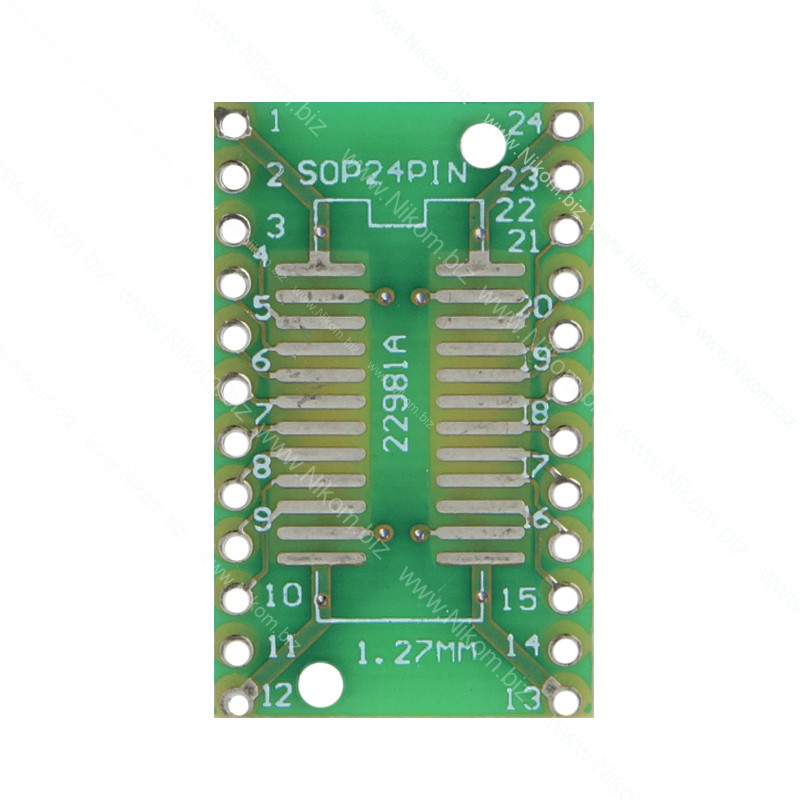

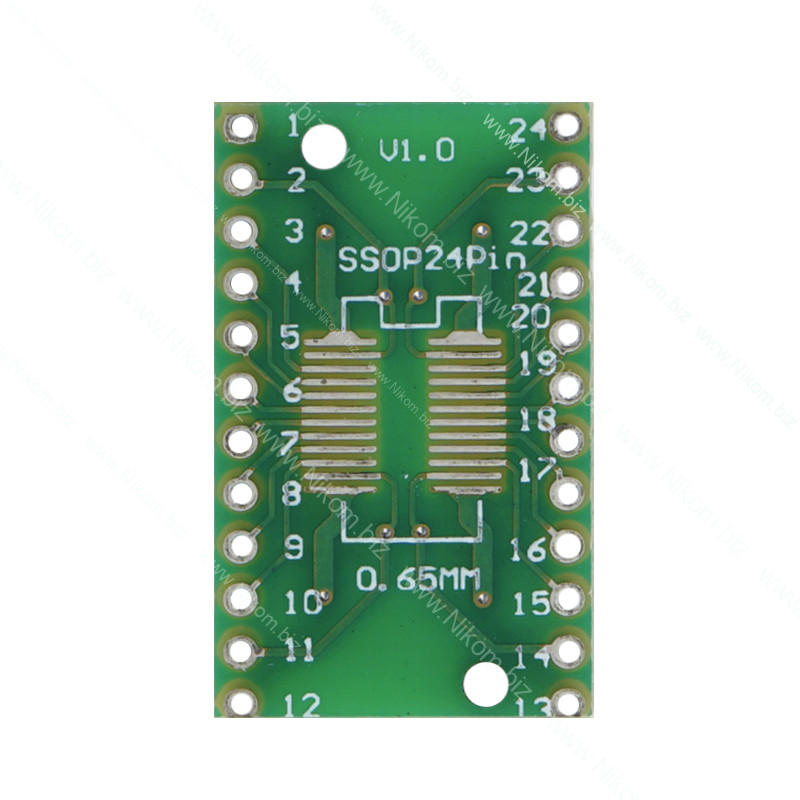

Дана макетна плата є перехідником під мікросхеми в корпусі SOP-24 з кроком 1,27 мм та SSOP-24 з кроком 0,65 мм .

Характеристики

• Матеріал плати – склотекстоліт FR4;
• Тип плати – двостороння;
• Діаметр отворів – 0,8 мм;
• Крок між отворами – 2,54 мм;
• Крок між майданчиками мікросхем - 0,65 мм та 1,27 мм;

• Кількість отворів – 24 шт;
• Кількість майданчиків – 48 шт (по 24 з кожного боку);
• Наявність паяльної маски – так;
• Наявність металізації – так;
• Отвори не з'єднані між собою;
• Діаметр монтажних отворів – 1,2 мм;

• Габаритні розміри – 18 x 30  x 1,5 мм;
