Опис

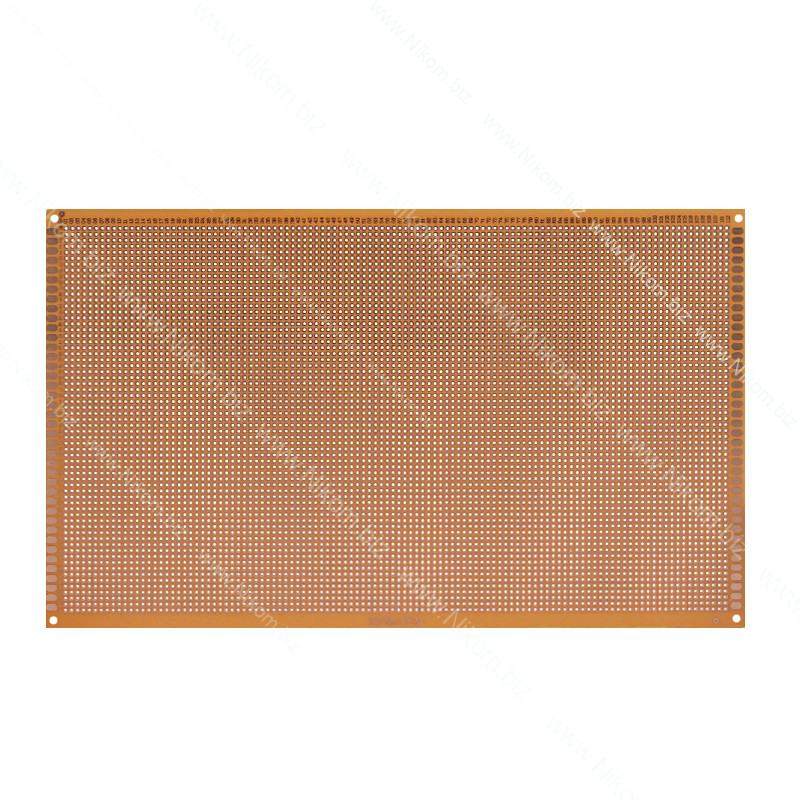

Макетна плата це універсальна друкована плата, яка призначена для складання та моделювання прототипів електронних пристроїв. У даному розділі представлені макетні плати монтаж на які здійснюється за допомогою паяння.

Є кілька основних типів макетних плат

• Універсальні мають виключно металізовані отвори, які розробник має з'єднувати перемичками.
• Для цифрових пристроїв намічено можливі місця для мікросхем, по всій платі проведено шини живлення.
• Спеціалізовані для пристроїв на мікросхемі конкретної моделі. На таких платах є як розведені стандартні ланцюги, так і матриця отворів і доріжок для нестандартних.

Характеристики

• Матеріал плати – гітенакс;
• Тип плати – одностороння;
• Діаметр отворів – 0,8 мм;
• Крок між отворами – 2,54 мм;
• Крок між майданчиками – 4,0 мм;
• Кількість отворів – 7280 шт;
• Кількість майданчиків – 80 шт (по 40 з кожного боку);

• Наявність паяльної маски – ні;
• Наявність металізації – ні;
• Матеріал мішок і отворів - фольгована мідь;

• Отвори не з'єднані між собою;
• Діаметр монтажних отворів – 3,0 мм;

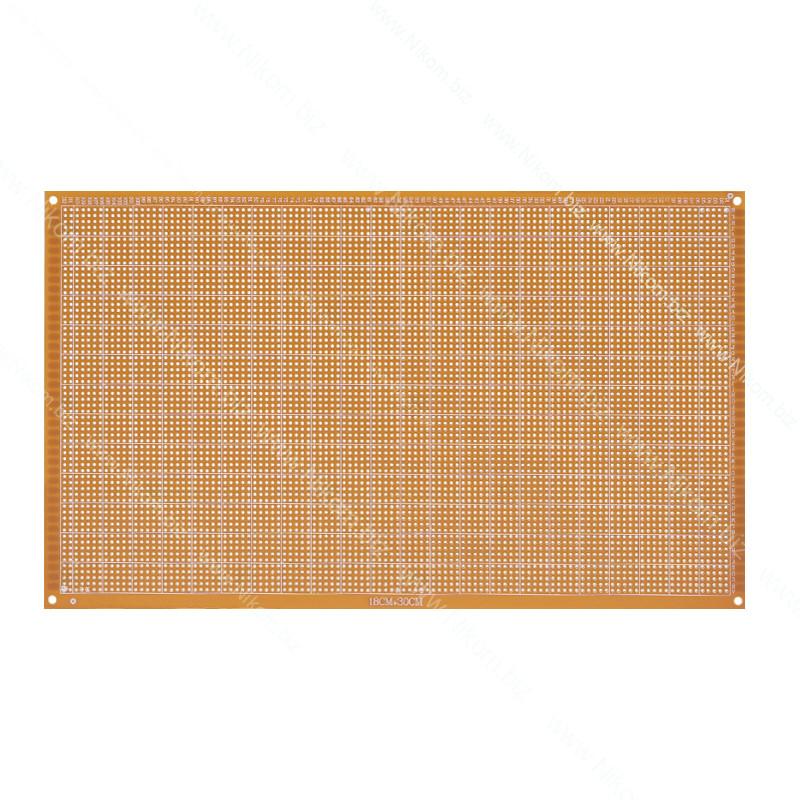

• Габаритні розміри – 180 x 300 x 1,5 мм;
