Опис

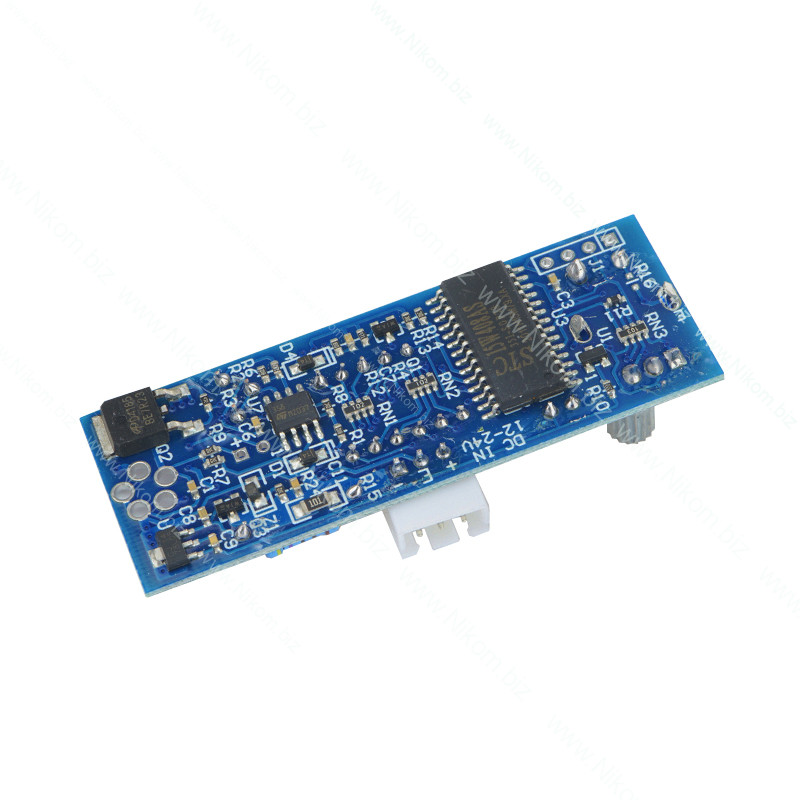

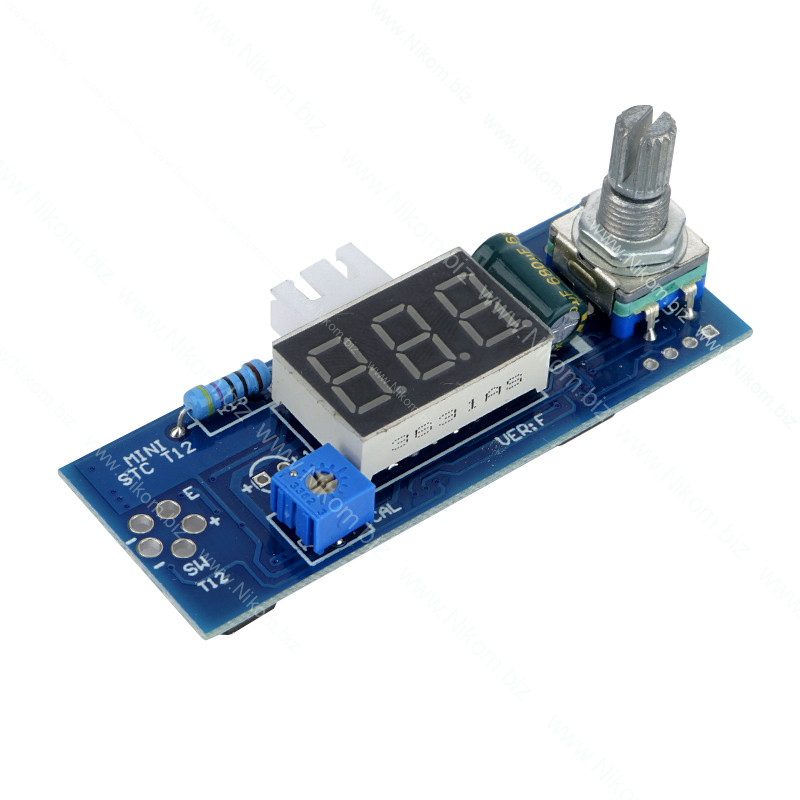

Цей контролер призначений для використання з паяльниками типу T12. Для керування та регулювання на платі встановлено енкодер з кнопкою. Вся інформація відображається на 3-розрядному 7-и сегментному LED індикаторі. Контролер регулює та стабілізує температуру жала. Є функція сну та відключення через деяку кількість часу (яке можна задати самому). Крім того, можна змінювати налаштування кроку регулювання температури та проводити програмне калібрування температури. Ці параметри можна змінювати безпосередньо під час роботи паяльника – режими Р10 та Р11.

Робиться це таким чином - натискаємо на ручку енкодера і утримуємо приблизно 2 секунди, потрапляємо в пункт Р10, короткочасним натисканням змінюємо порядок (сотні, десятки, одиниці), поворотом ручки змінюємо значення, потім знову натискаємо і 2 с. утримуємо ручку енкодера, значення зберігається, а ми потрапляємо в пункт Р11 і т.д., наступне 2с. натискання повертає до робочого режиму.
При затиснутій ручці енкодера можна потрапити до більш розширеного програмного меню.

Режими

• P01 - опорна напруга АЦП 2490 мВ (еталон TL431);
• P02 – налаштування NTC 32 сек;
• P03 - вхід ОУ корекція напруги усунення (55);
• P04 - посилення підсилювача термопари (270);
• P05 – коефіцієнт пропорційності PID pGain -64;
• P06 - коефіцієнт інтегрування PID iGain-2;
• P07 – коефіцієнт диференціювання PID dGain-16;
• P08 – автовідключення після 3-50 хвилин;
• P09 (P99) - скидання настоянок reset;
• P10 – крок установки температури;
• P11 - коефіцієнт посилення термопари (калібрування температури).

Характеристики

• Напруга живлення – від 12 до 24 В;
• Кількість режимів – 11;
• Дисплей – 3-х розрядний 7-и сегментний LED індикатор;
• Габарити – 66 x 28 x h25 мм;
• Маса – 19г.

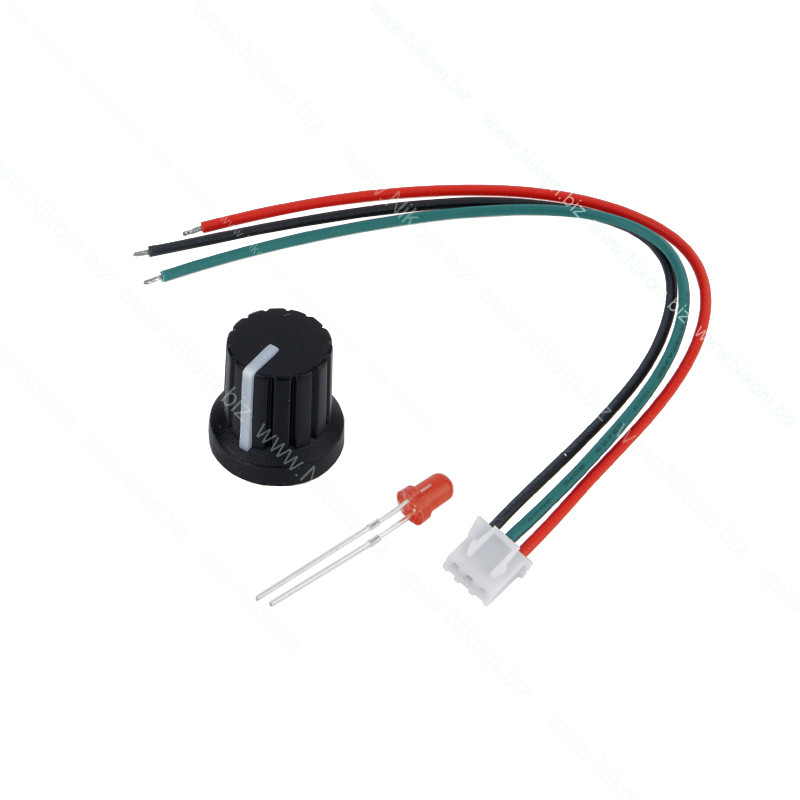

Комплектація

• Контролер;

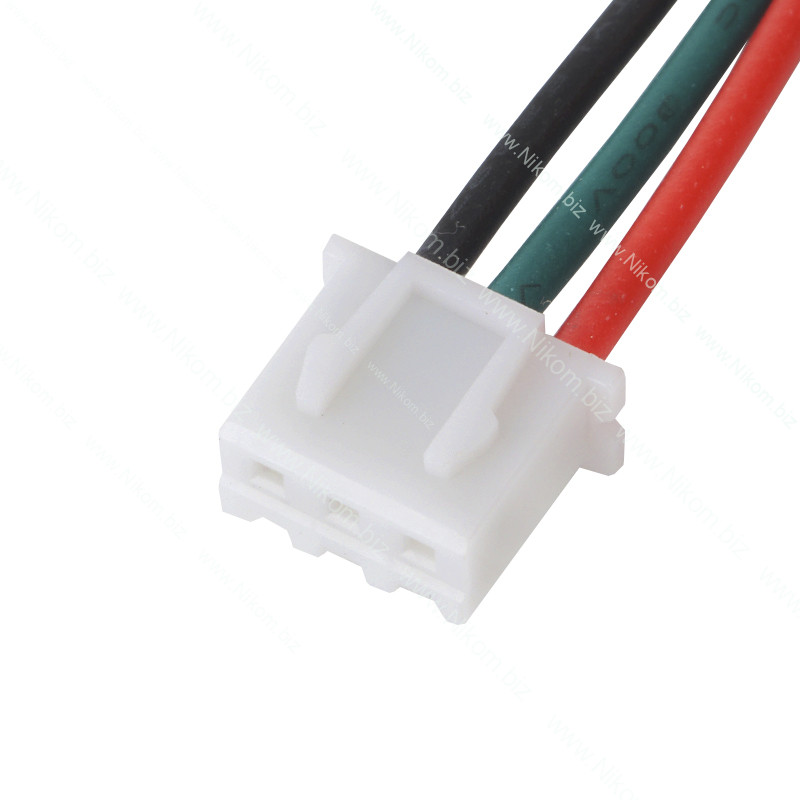

• Провід живлення;
• Кровний індикаторний світлодіод;
• Ручка на энкодер.
