Описание

В комплектацию практически каждого 3D-принтера или станка с ЧПУ входят шаговые двигатели. Данный шаговый двигатель типоразмера NEMA17 является одним из самых популярных двигателей, используемых для самостоятельной сборки 3D-принтера или станка с использованием ЧПУ. Шаговые двигатели NEMA17 используются как для формирования осей, так и для сборки экструдеров 3D принтера.

Подключение

• "A+" - красный;
• "A-" - зеленый;
• "B+" - черный;
• "B-" - синий;

Двигатель подключается к плате управления 3D-принтера или станка с ЧПУ.

Характеристики

• Напряжение питания - 12 В - 24 В;
• Фазовый ток - 1,7 А;
• Количество фаз - 2 (биполярный);
• Шаг угла - 1,8 °;
• Сопротивление - 1,5 Ом ± 10 %;
• Индуктивность - 2,8 мГ ± 20 %;
• Количество проводов - 4;
• Удерживающий момент - 400 мН.м;
• Диаметр вала - Ø5 мм;
• Максимальная радиальная сила - 28 Н (20 мм от фланца);
• Максимальная осевая сила - 10 N;
• Повышение температуры - 80 °C;
• Класс изоляции - B;
• Диэлектрическая прочность - 500 В AC/1мин;

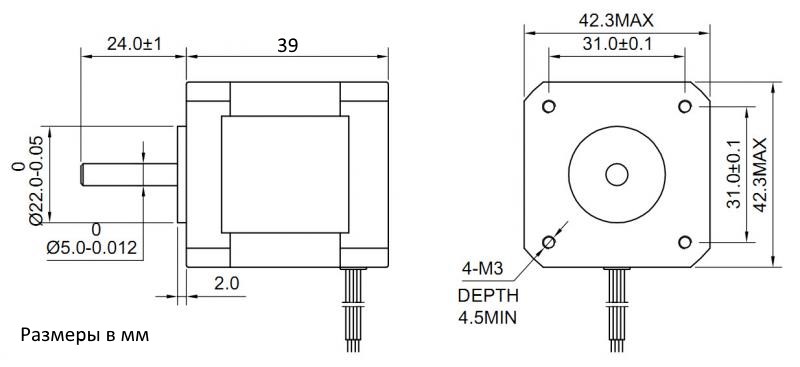

• Габаритные размеры (без учёта вала) - 42 x 48 x H42 мм;
• Масса - 280 г.
