АкцияКонтроллер заряда MPPT Li-ion Solar Power Manager Module (D)
входное напряжение 12V, виход 5 В / 3 А
на складе 8 шт.
в магазине 2 шт.
код: A656027
China
China
Контроллер заряда MPPT Li-ion Solar Power Manager Module (D)
входное напряжение 12V, виход 5 В / 3 А
746 грн
код:
| Параметр | Значение |
|---|---|
| Тип пристрою | контролер заряду |
| Призначення | заряджання АКБ / перетворення В |
| Технологія / принцип роботи | MPPT / DC-DC |
| Вхідна напруга, В | 5 - 24 |
| Вихідна напруга, В | 5 |
| Максимальний струм, А | 3 |
| Тип АКБ: Li-Ion | Так |
| Робоча температура, °C | -40 - 85 |
| Розмір, мм | 45.0×40.0×10.1 |
| Індикація | LED |
| Захисні функції | перезаряду / глибокого розряду |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Описание

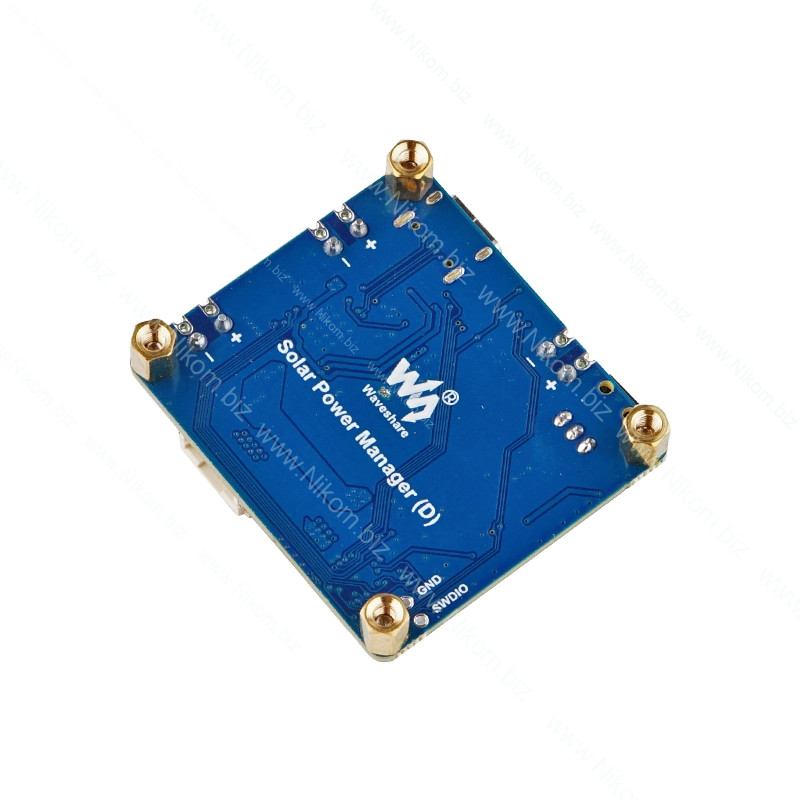

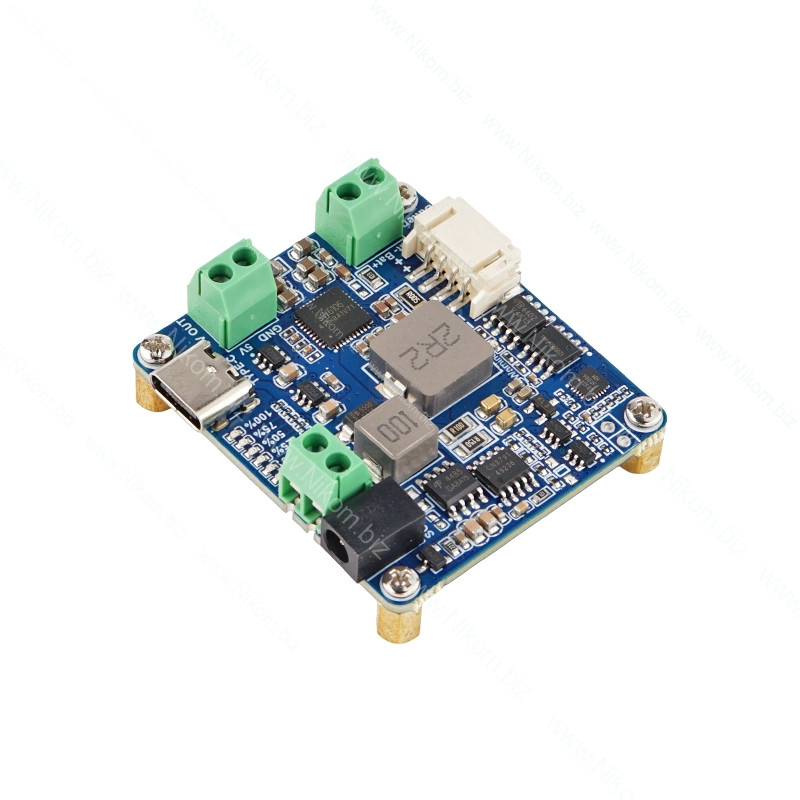

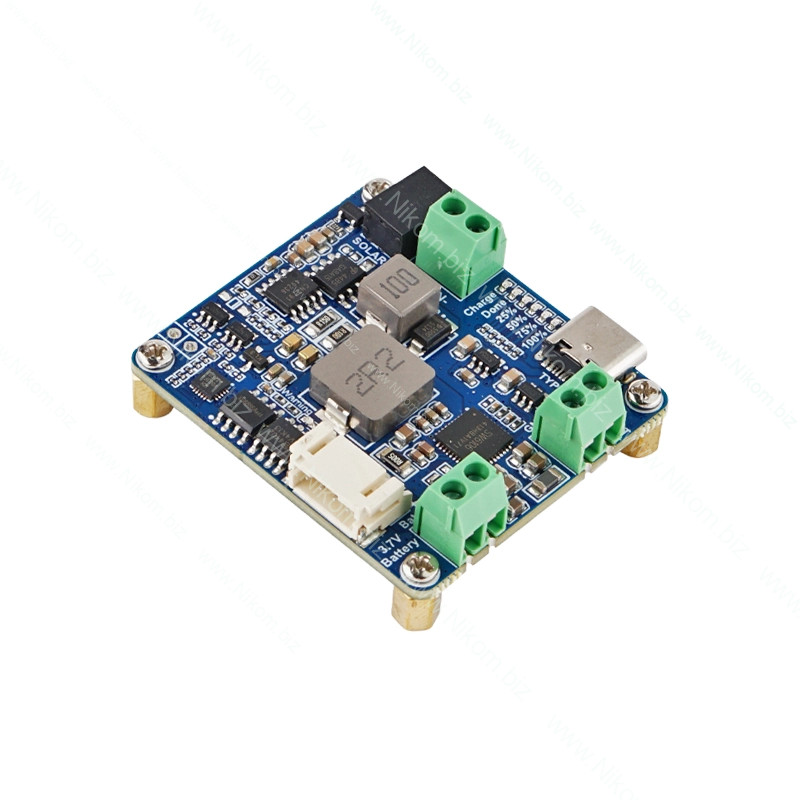

Контроллер заряда Solar Power Manager Module (D) предназначен для зарядки литий-ионных аккумуляторов 3,7 В от солнечной панели или USB и питания электронных устройств. Оснащен MPPT-контроллером CN3791, системой управления питанием SW6106, защитой аккумулятора и стабилизированным выходом 5 В / 3 А.
Технические характеристики
- Тип контроллера: MPPT
- Контроллер солнечного заряда: CN3791
- Контроллер питания USB: SW6106
- Микросхема защиты аккумулятора: XB8886A
- Входное напряжение солнечной панели: 6–24 В DC
- Входное напряжение USB Type-C: 5 В
- Выходное напряжение: 5 В DC
- Максимальный выходной ток: 3 А
- Тип аккумулятора: Li-ion 1S (3,7 В)
- Количество аккумуляторов: до 3×18650 (параллельное соединение)
- Напряжение полного заряда: 4,2 В ±1%
- Порог защиты от разряда: 3,0 В ±1%
- КПД зарядки от солнечной панели: около 78%
- КПД зарядки от USB: около 93%
- КПД выходного преобразователя: около 90%
- Потребление в режиме ожидания: менее 30 мА
- Интерфейсы: DC-002, USB Type-C, клеммники, PH2.0 4P
- Индикация: светодиоды заряда и уровня аккумулятора
- Рабочая температура: -40...+85 °C
- Размер: 45×40×10,1 мм
Функционал
- Отслеживание точки максимальной мощности солнечной панели
- Зарядка аккумуляторов от солнечной панели или USB
- Автоматическое определение источника питания
- Стабилизация выходного напряжения для питания внешних устройств
- Защита аккумуляторов от перезаряда и чрезмерного разряда
- Светодиодная индикация процесса зарядки и ее завершения
- Отображение уровня заряда аккумуляторов во время зарядки или работы нагрузки
- Автоматическое выключение индикаторов уровня заряда через 30 секунд без нагрузки
- Поддержка использования USB Type-C для входа или выхода питания
Подключение
- DC-002 — подключение солнечной панели через разъем питания
- Входной клеммник солнечной панели — альтернативное подключение солнечной панели с соблюдением полярности
- USB Type-C — подключение источника питания 5 В для зарядки аккумуляторов или питания внешних устройств
- Клеммник 5V / GND — подключение нагрузки с напряжением питания 5 В и током до 3 А
- Клеммник аккумулятора — подключение литий-ионного аккумулятора 3,7 В с соблюдением полярности
- PH2.0 4P — разъем для подключения аккумуляторов в соответствии с маркировкой контактов
- Аккумуляторы 18650 подключаются параллельно, с одинаковым напряжением и правильной полярностью
- Индикатор Charge — светится во время зарядки от солнечной панели
- Индикатор Done — светится после завершения зарядки аккумулятора
- Перед подключением необходимо проверить полярность всех контактов и соответствие напряжения источников питания
