АкцияКонтроллер заряда MPPT Li-pol от cолнечной панели CN3791
входное напряжение 6V, макстмальный ток заряда до 2A
на складе 0 шт.
в магазине 4 шт.
код: A656022
China
China
Контроллер заряда MPPT Li-pol от cолнечной панели CN3791
входное напряжение 6V, макстмальный ток заряда до 2A
154.5 грн
код:
| Параметр | Значение |
|---|---|
| Тип пристрою | контролер заряду |
| Призначення | заряджання АКБ |
| Технологія / принцип роботи | MPPT / CC/CV |
| Вхідна напруга, В | 12 |
| Вихідна напруга, В | 3.7 - 4.2 |
| Максимальний струм, А | 2 |
| Робоча температура, °C | -40 - 85 |
| Розмір, мм | 45×20×9.5 |
| Індикація | LED |
| Тип АКБ: Li-Pol | Так |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
Контроллер заряда CN3791 предназначен для зарядки одноэлементных литий-полимерных аккумуляторов Li-Pol 3,7 В от солнечной панели с напряжением 6 В. Поддерживает технологию MPPT для отслеживания максимальной мощности солнечной панели и алгоритм зарядки CC/CV со стабилизацией тока и напряжения.
Технические характеристики
- Микросхема: CN3791
- Тип контроллера: MPPT
- Входное напряжение: 6 В DC
- Номинальное напряжение аккумулятора: 3,7 В
- Напряжение полного заряда: 4,2 В
- Максимальный ток заряда: до 2 А
- Тип аккумулятора: Li-Pol (1S)
- Метод заряда: CC/CV
- Частота ШИМ: 300 кГц
- Разъем аккумулятора: JST 2-pin (PH2.0)
- Рабочая температура: -40...+85 °C
- Размер: 45×20×9,5 мм
Функционал
- Отслеживание точки максимальной мощности солнечной панели
- Зарядка в режимах постоянного тока и напряжения
- Регулировка тока заряда с помощью резистора
- Предварительная зарядка глубоко разряженных аккумуляторов малым током
- Автоматическое возобновление зарядки при снижении напряжения аккумулятора
- Плавный запуск процесса зарядки
- Светодиодная индикация состояния зарядки
- Защита от перенапряжения

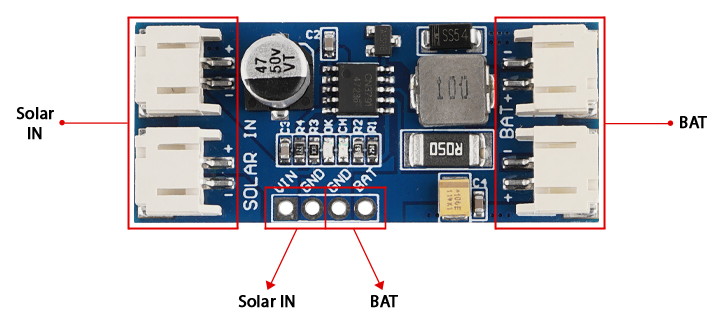

Подключение
- VIN+ / VIN- — подключение солнечной панели или источника постоянного напряжения 6 В с соблюдением полярности
- BAT+ / BAT- — подключение одноэлементного аккумулятора Li-Pol 3,7 В
- JST 2-pin (PH2.0) — разъем для подключения аккумулятора
- LED — светодиодная индикация процесса зарядки и ее завершения
- Перед подключением необходимо проверить полярность контактов аккумулятора и источника питания
- Для зарядки рекомендуется использовать аккумулятор с платой защиты от перезаряда и чрезмерного разряда
