Описание

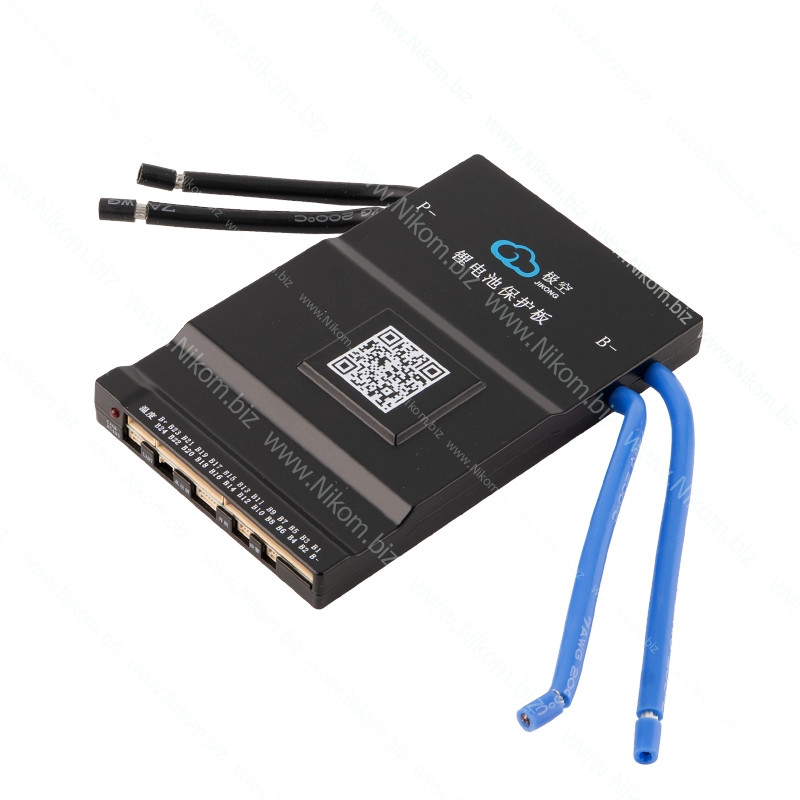

Смарт-BMS JK-BD6A20S15P предназначена для контроля, защиты и активной балансировки аккумуляторных сборок Li-ion, LiFePO4 и LTO с количеством последовательно соединенных ячеек до 20S. Поддерживает рабочий ток заряда и разряда до 150 А, оснащена активным балансиром 0,6 А и Bluetooth для мониторинга состояния аккумуляторов и настройки параметров через мобильное приложение JK BMS. Используется в системах накопления энергии, электротранспорте и автономных источниках питания.

Технические характеристики

• Модель: JK-BD6A20S15P
• Производитель: JK-BMS (JiKong)
• Тип аккумуляторов: Li-ion, LiFePO4, LTO
• Количество ячеек Li-ion: 7S–20S
• Количество ячеек LiFePO4: 8S–20S
• Количество ячеек LTO: 12S–20S
• Номинальный ток заряда: 150 А
• Номинальный ток разряда: 150 А
• Пиковый ток разряда: до 300 А (кратковременно)
• Тип балансировки: активная, с переносом энергии между ячейками
• Ток активной балансировки: 0,6 А
• Сопротивление силовой цепи: около 1 мОм
• Диапазон напряжения одной ячейки: 1–5 В
• Точность измерения напряжения: ±3 мВ
• Напряжение защиты от перезаряда: 1,2–4,35 В (регулируемое)
• Напряжение восстановления после перезаряда: 1,2–4,55 В (регулируемое)
• Напряжение защиты от переразряда: 1,2–4,35 В (регулируемое)
• Напряжение восстановления после переразряда: 1,2–4,35 В (регулируемое)
• Задержка срабатывания защиты по току: 2–120 с (регулируемая)
• Защита от короткого замыкания: да
• Защита от перегрева: да
• Количество температурных датчиков: 2
• Тип силового подключения: общий порт заряда и разряда (Common Port)
• Рабочая температура: -30...+70 °C
• Беспроводной интерфейс: Bluetooth
• Дополнительные интерфейсы: RS485, CAN (в зависимости от модификации и комплектации)
• Мобильное приложение: JK BMS
• Поддержка мобильных устройств: Android, iOS
• Размеры: 162×102×20 мм

Функционал

• Активная балансировка ячеек путем переноса энергии между ними
• Автоматическое выравнивание напряжения ячеек по установленным параметрам
• Контроль напряжения каждой ячейки и всей аккумуляторной сборки
• Защита от перезаряда и чрезмерного разряда
• Защита от перегрузки по току и короткого замыкания
• Контроль температуры аккумуляторов и силовых компонентов платы
• Защита от перегрева во время зарядки и разрядки
• Возможность управления внешним нагревателем при наличии соответствующего выхода
• Контроль обрыва балансировочных соединений
• Мониторинг напряжения, тока, температуры и остаточной емкости через смартфон
• Настройка порогов защиты и параметров балансировки через приложение JK BMS
• Отображение напряжения отдельных ячеек в реальном времени
• Поддержка обмена данными через RS485 или CAN при наличии соответствующего интерфейса

Подключение

• B- — подключение общего отрицательного контакта аккумуляторной сборки
• P- — подключение отрицательного провода нагрузки и зарядного устройства по схеме с общим портом
• B+ — положительный контакт аккумуляторной сборки, который соединяется с положительными проводами нагрузки и зарядного устройства

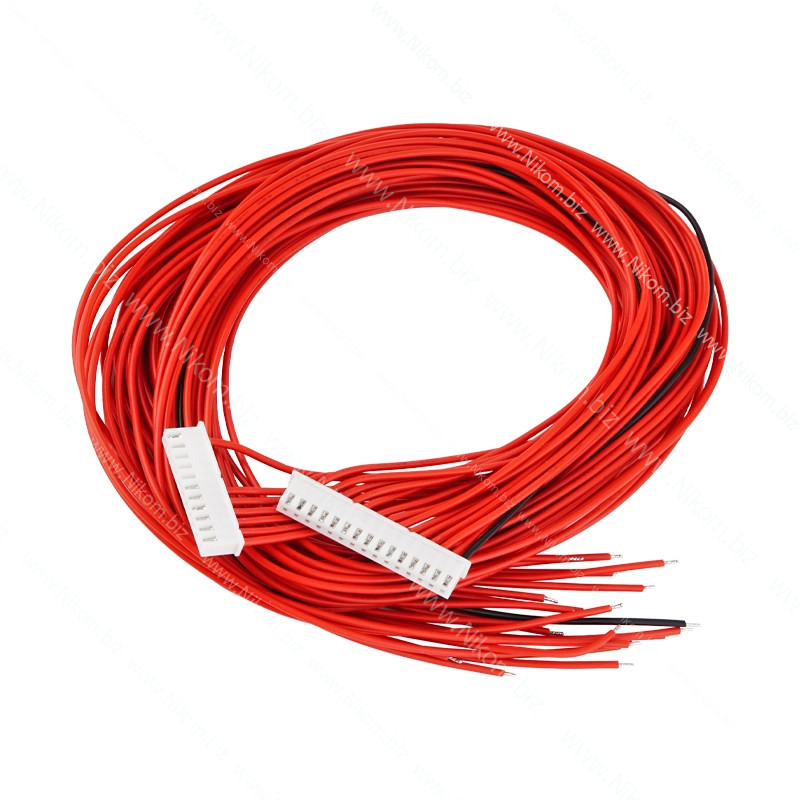

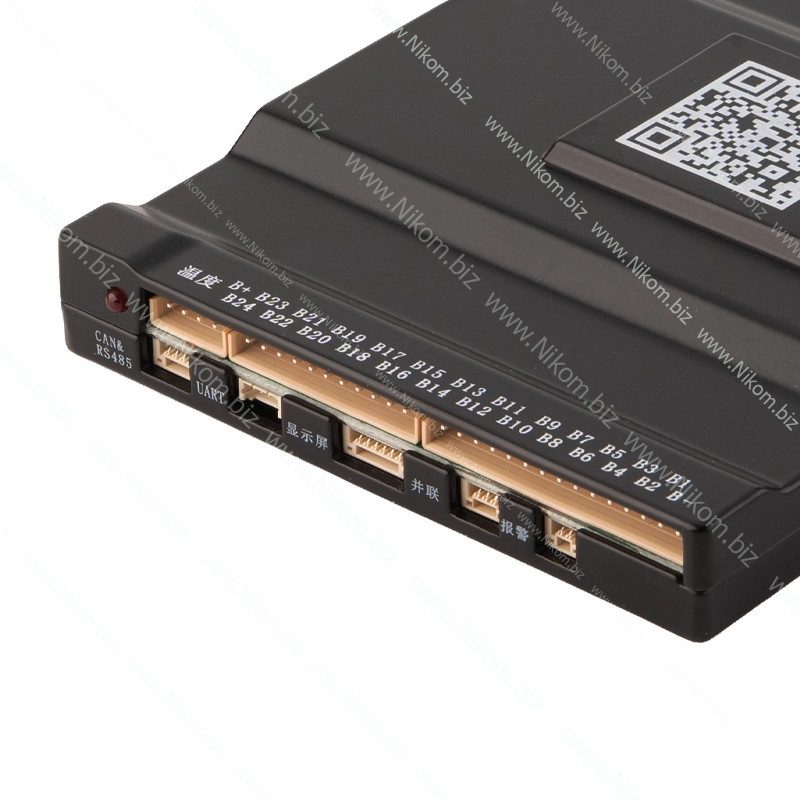

• Балансировочный разъем — подключение измерительных проводов к ячейкам в соответствии с их последовательностью и схемой конкретной ревизии BMS

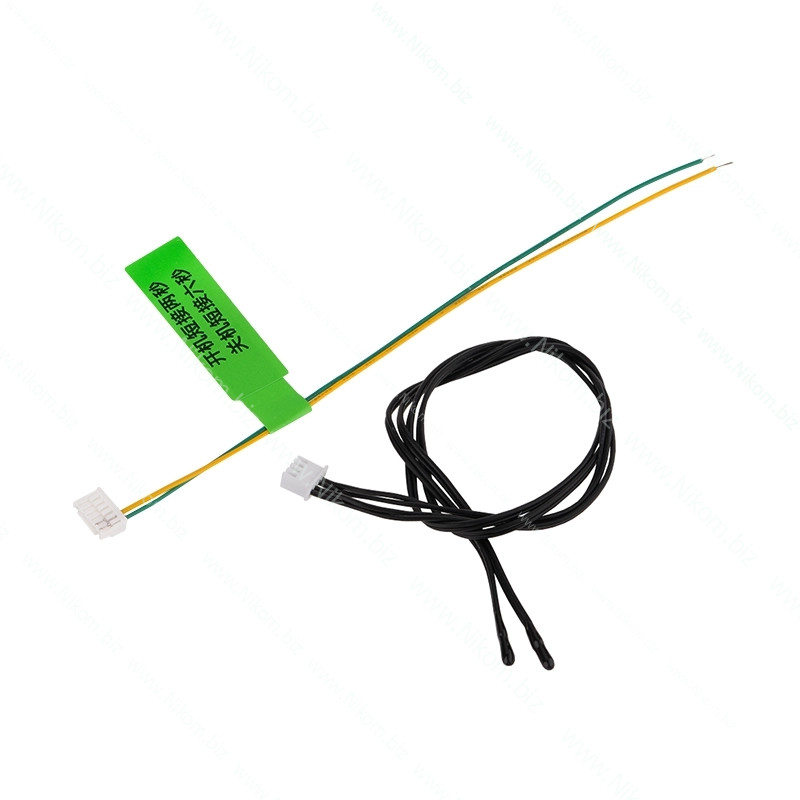

• Температурные датчики — установка на аккумуляторной сборке для контроля нагрева
• Bluetooth — подключение к смартфону через приложение JK BMS для Android или iOS
• RS485/CAN — подключение совместимого оборудования при наличии соответствующих портов
• Перед подключением балансировочного разъема необходимо проверить полярность, правильность последовательности проводов и напряжение между соседними контактами
• Неиспользуемые контакты балансировочного шлейфа необходимо подключать исключительно по схеме производителя для выбранного количества ячеек
• После подключения необходимо выбрать тип аккумуляторов, количество ячеек и установить соответствующие параметры защиты и балансировки
