Описание

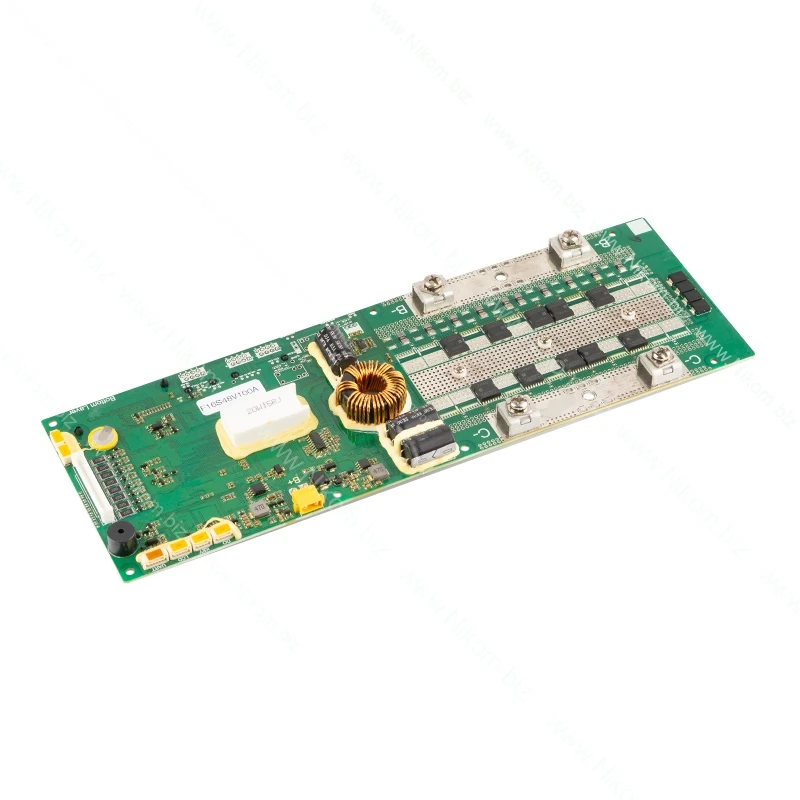

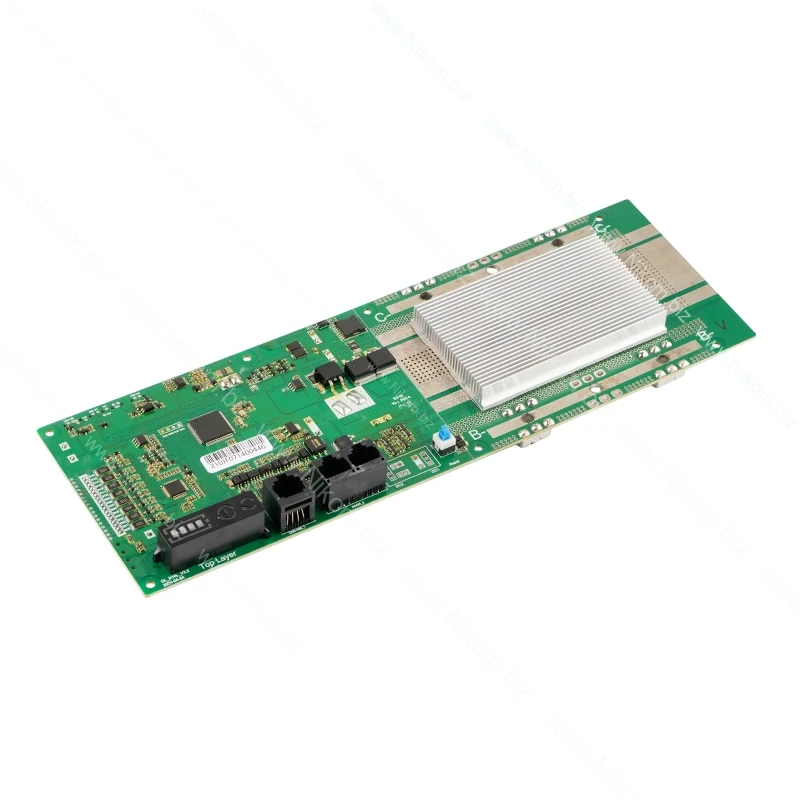

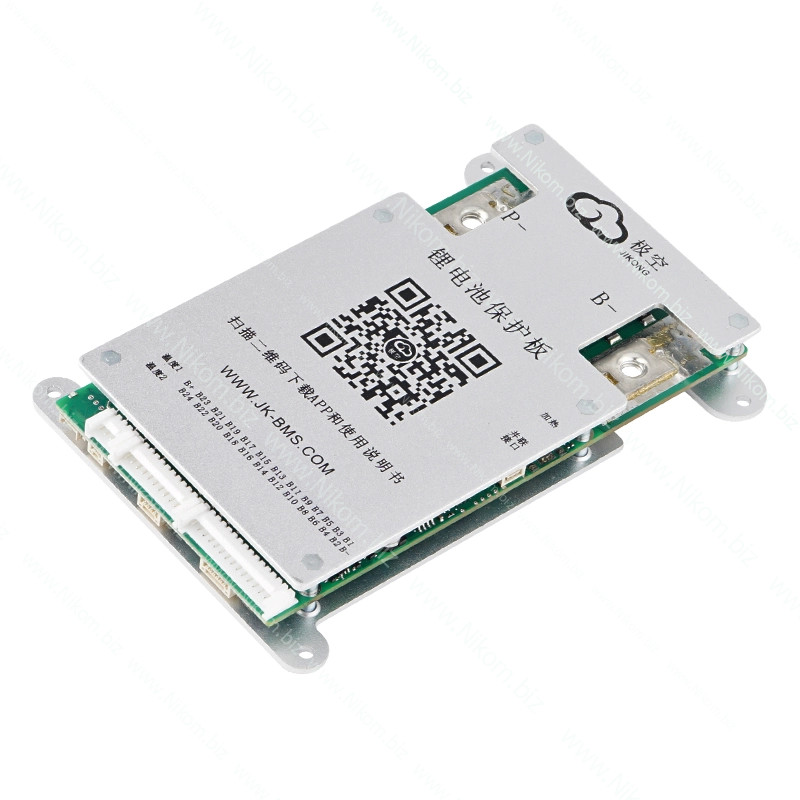

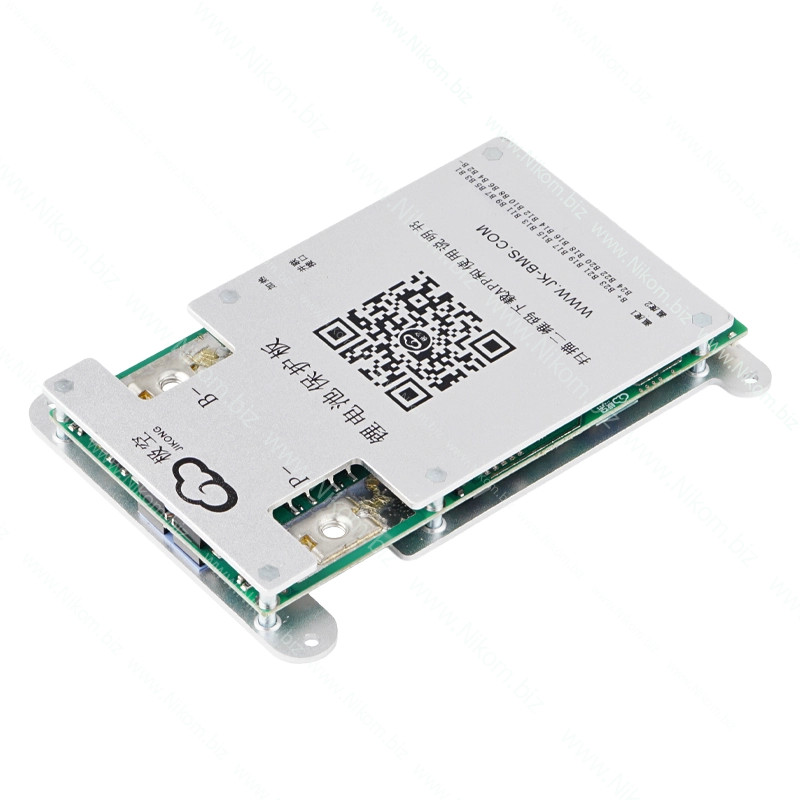

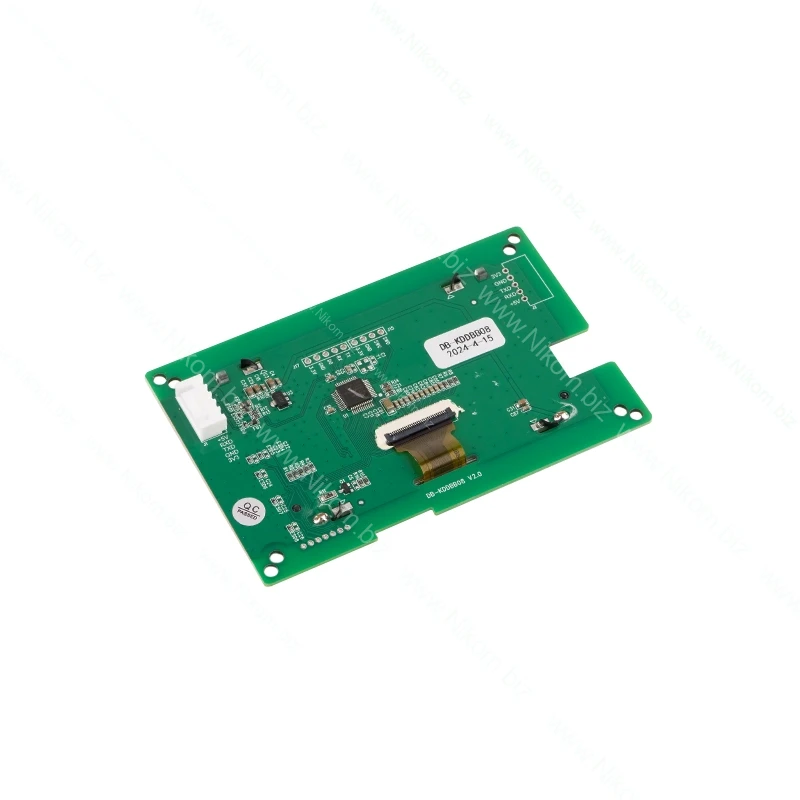

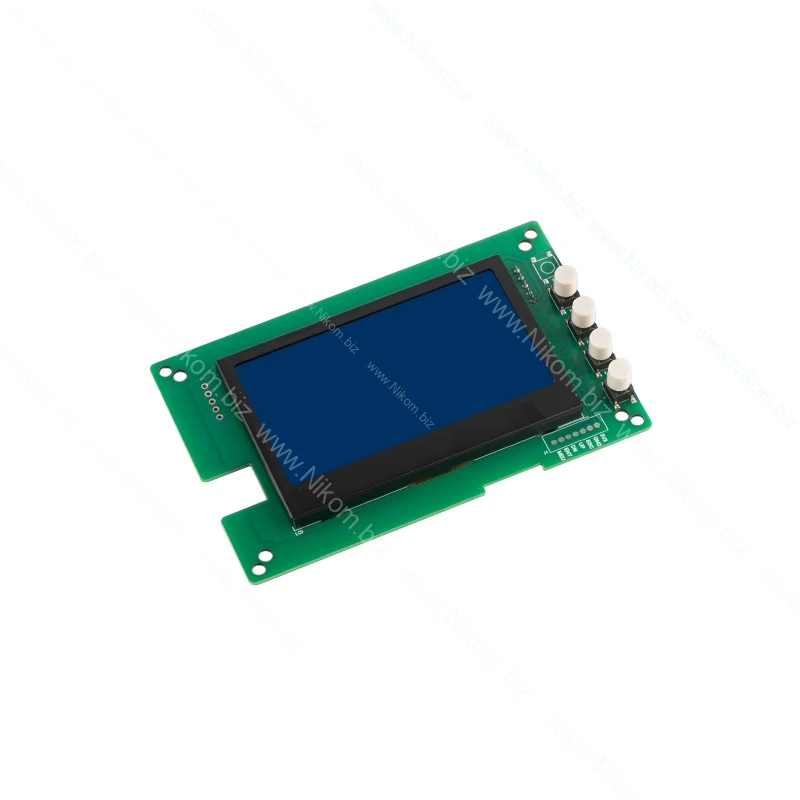

Смарт-BMS JK-BD4A24S-10P предназначена для контроля, защиты и активной балансировки аккумуляторных сборок Li-ion, LiFePO4 и LTO с количеством последовательно соединенных ячеек до 24S. Поддерживает рабочий ток до 100 А, оснащена активным балансиром 0,4 А и Bluetooth для мониторинга состояния аккумуляторов и настройки параметров через мобильное приложение JK BMS.

Технические характеристики

• Модель: JK-BD4A24S-10P
• Тип аккумуляторов: Li-ion, LiFePO4, LTO
• Количество ячеек Li-ion: 13S–24S
• Количество ячеек LiFePO4: 15S–24S
• Количество ячеек LTO: 17S–24S
• Номинальный ток заряда и разряда: 100 А
• Пиковый ток разряда: до 200 А (кратковременно)
• Ток активной балансировки: 0,4 А
• Тип балансировки: активная, с переносом заряда между ячейками
• Диапазон напряжения одной ячейки: 1–5 В
• Точность измерения напряжения: ±5 мВ
• Напряжение защиты от перезаряда: 1,2–4,35 В (регулируемое)
• Напряжение восстановления после перезаряда: 1,2–4,35 В (регулируемое)
• Напряжение защиты от переразряда: 1,2–4,35 В (регулируемое)
• Напряжение восстановления после переразряда: 1,2–4,35 В (регулируемое)
• Порог защиты по току: 10–100 А (регулируемый)
• Задержка срабатывания защиты от перегрузки: 2–120 с (регулируемая)
• Сопротивление силовой MOSFET-цепи: около 0,8 мОм
• Потребление тока в рабочем режиме: до 10 мА
• Потребление тока в режиме сна: до 1,5 мА
• Температурные датчики: 1 внутренний и 1 внешний NTC
• Тип силового подключения: общий порт заряда и разряда
• Беспроводной интерфейс: Bluetooth
• Дополнительный интерфейс: RS485
• Поддержка мобильных устройств: Android, iOS
• Мобильное приложение: JK BMS
• Размер: 147×84×18 мм

Функционал

• Активная балансировка ячеек путем переноса энергии между ними
• Балансировка во время зарядки, разрядки и простоя при выполнении установленных условий
• Контроль напряжения каждой ячейки и всей аккумуляторной сборки
• Защита от перезаряда и чрезмерного разряда
• Защита от перегрузки по току и короткого замыкания
• Контроль температуры аккумуляторов и силовых компонентов платы
• Защита от перегрева во время зарядки и разрядки
• Возможность настройки защиты от зарядки при низкой температуре
• Мониторинг напряжения, тока, температуры и остаточной емкости через смартфон
• Настройка порогов защиты и параметров балансировки через приложение JK BMS
• Отображение напряжения отдельных ячеек в реальном времени
• Поддержка обмена данными через интерфейс RS485

Подключение

• B- — подключение общего отрицательного контакта аккумуляторной сборки
• P- — подключение отрицательного провода нагрузки и зарядного устройства
• B+ — положительный контакт аккумуляторной сборки, который соединяется с положительными проводами нагрузки и зарядного устройства

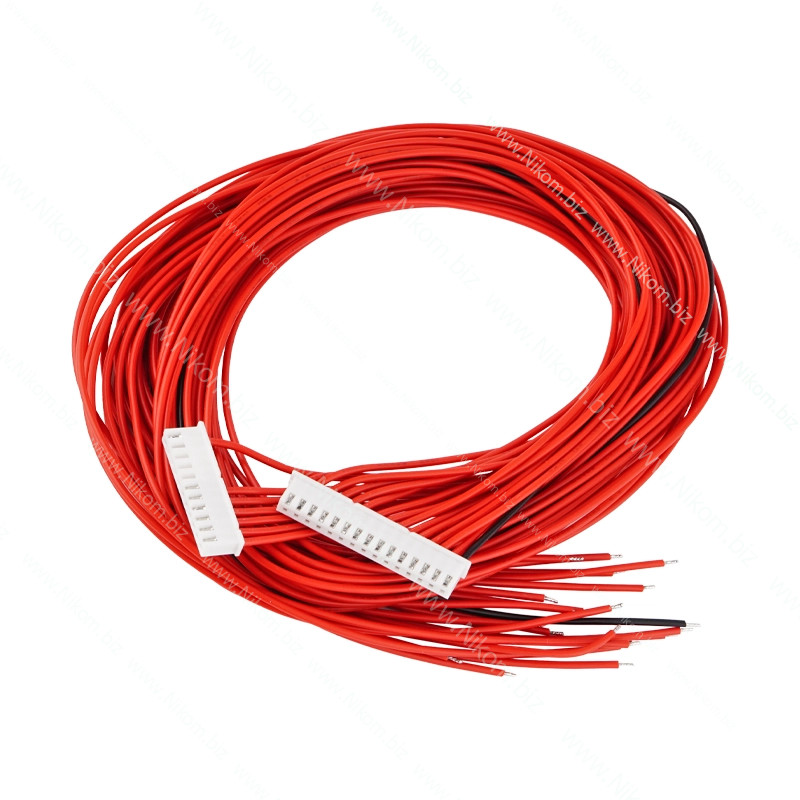

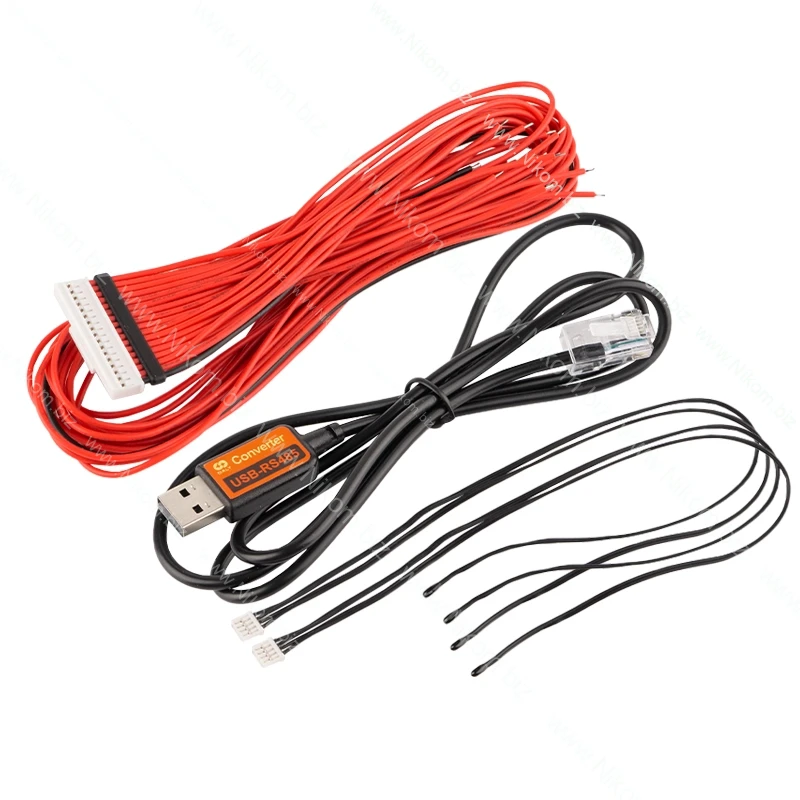

• Балансировочный разъем — подключение измерительных проводов к ячейкам в соответствии с их последовательностью и схемой конкретной ревизии BMS

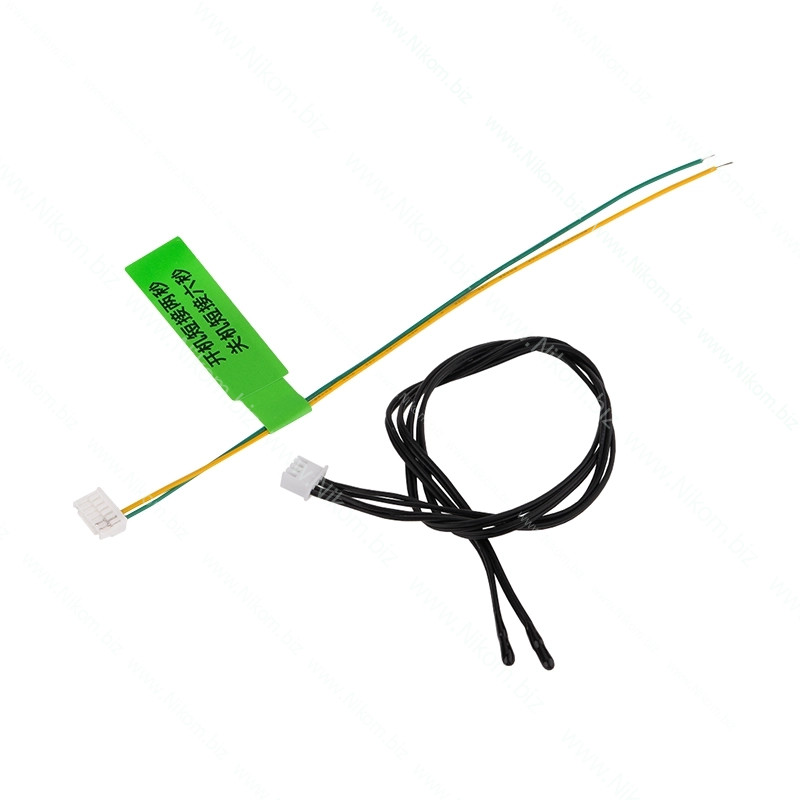

• Внешний температурный датчик NTC — установка на аккумуляторной сборке для контроля нагрева
• RS485 — подключение совместимого оборудования через соответствующий интерфейс

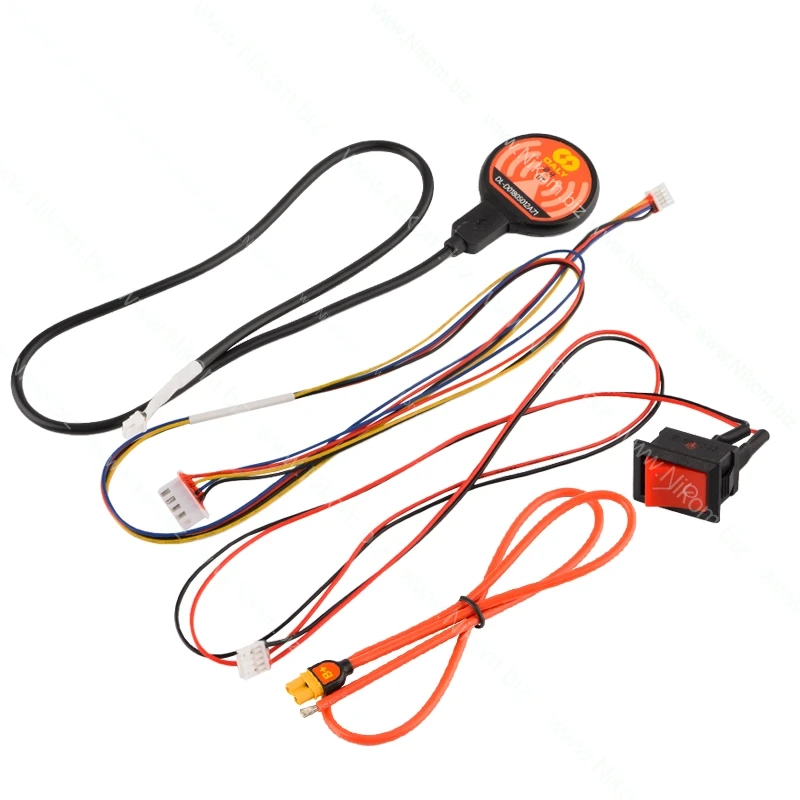

• Bluetooth — подключение к смартфону через приложение JK BMS для Android или iOS
• Перед подключением балансировочного разъема необходимо проверить полярность, правильность последовательности проводов и напряжение между соседними контактами
• Неиспользуемые контакты балансировочного шлейфа необходимо подключать исключительно по схеме производителя для выбранного количества ячеек
• После подключения необходимо выбрать тип аккумуляторов, количество ячеек и установить соответствующие параметры защиты и балансировки
