Описание

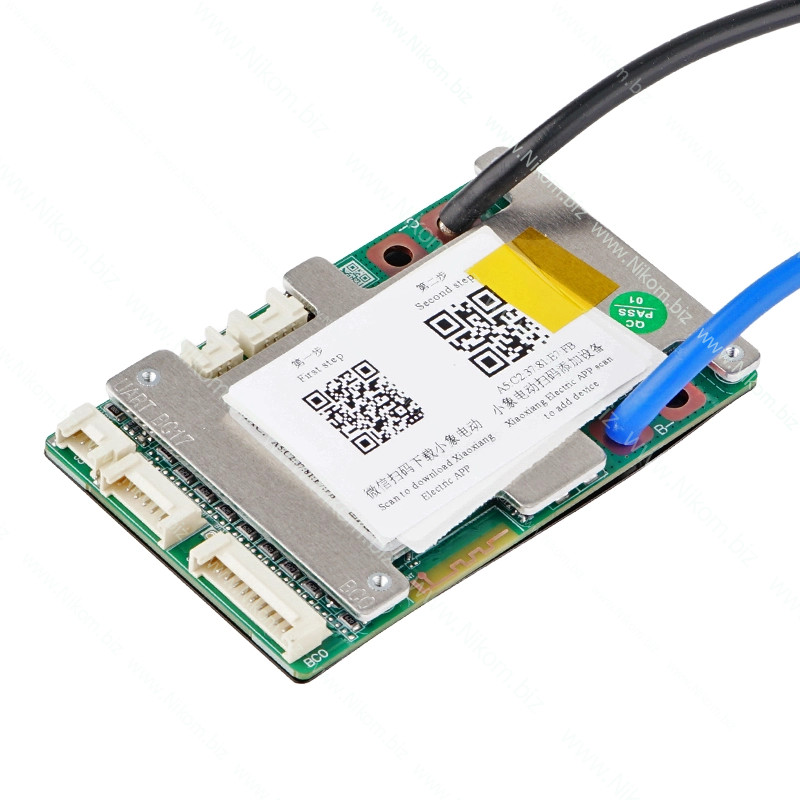

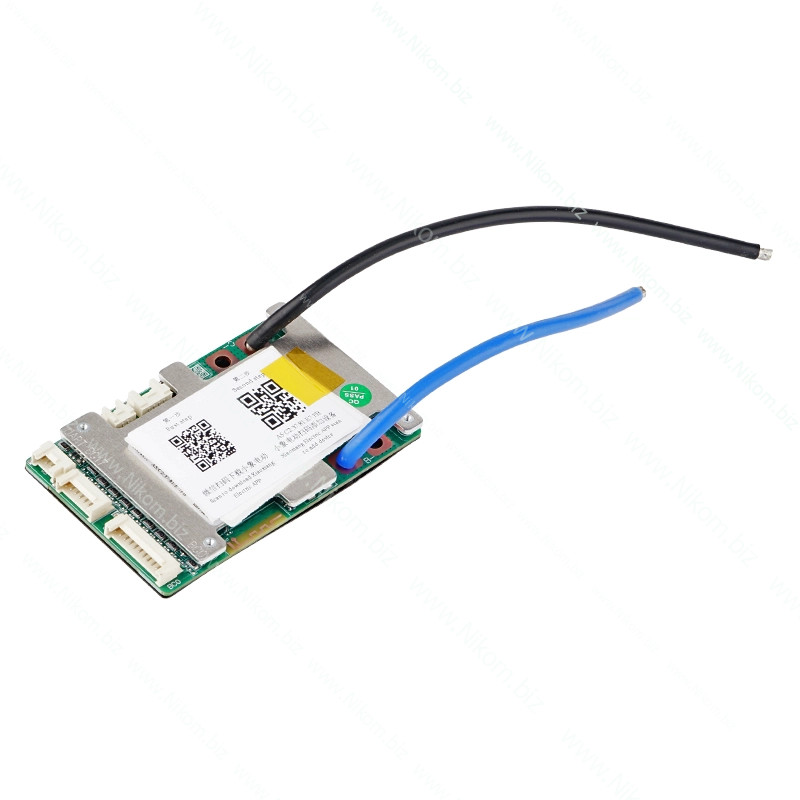

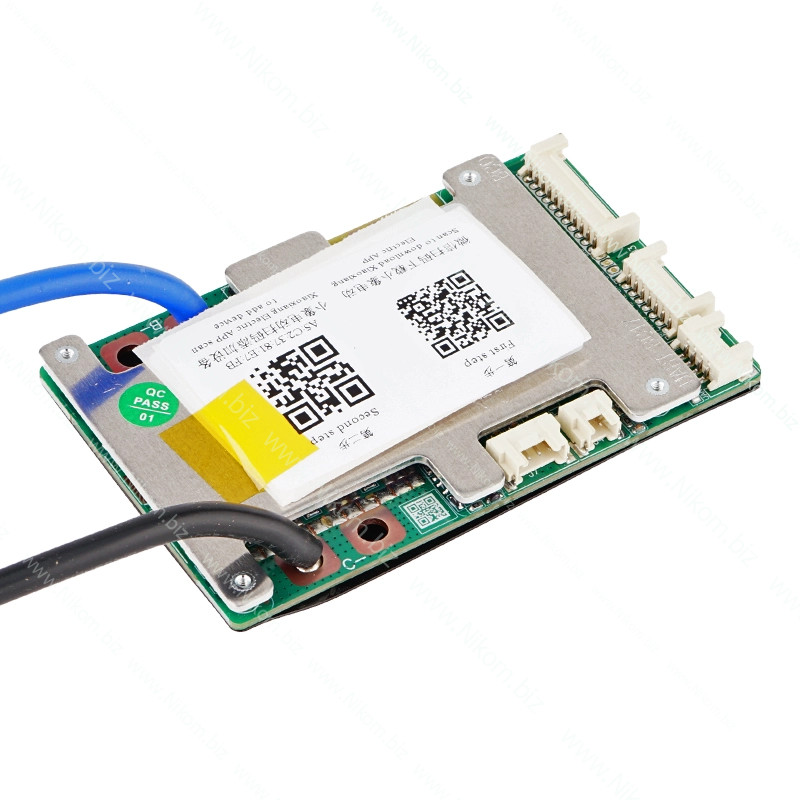

Смарт-BMS JBD-SP17S005 V1.8 предназначена для контроля и защиты аккумуляторных сборок Li-ion и LiFePO4 с количеством последовательно соединенных ячеек от 10S до 17S. Поддерживает ток заряда и разряда до 40 А, оснащена пассивной балансировкой и возможностью настройки параметров через Bluetooth с помощью мобильного приложения XiaoXiang BMS.

Технические характеристики

• Модель: JBD-SP17S005 V1.8
• Тип аккумуляторов: Li-ion, LiFePO4
• Количество последовательно соединенных ячеек: 10S–17S
• Номинальный ток заряда: 40 А
• Номинальный ток разряда: 40 А
• Пиковый ток разряда: до 120 А (кратковременно)
• Сопротивление силовой цепи: до 10 мОм
• Потребление тока в рабочем режиме: до 10 мА
• Потребление тока в режиме сна: до 500 мкА
• Тип балансировки: пассивная, резистивная
• Ток балансировки: 30–60 мА, пиковое значение до 90 мА
• Начальное напряжение балансировки Li-ion: 4,05 В (типовая настройка)
• Начальное напряжение балансировки LiFePO4: 3,40 В (типовая настройка)
• Диапазон настройки защиты от перезаряда: 2,50–4,35 В на ячейку
• Диапазон настройки защиты от переразряда: 2,00–3,00 В на ячейку
• Диапазон настройки защиты по току: 10–50 А
• Задержка срабатывания защиты по току: 1–30 с (регулируемая)
• Количество температурных датчиков: 2 внешних и 1 внутренний
• Тип температурных датчиков: NTC
• Температура защиты от перегрева при заряде: +65 °C (типовая настройка)
• Температура защиты от перегрева при разряде: +70 °C (типовая настройка)
• Температура защиты от зарядки на морозе: -5 °C (типовая настройка)
• Тип силового подключения: общий порт заряда и разряда
• Интерфейсы связи: Bluetooth, UART
• Мобильное приложение: XiaoXiang BMS
• Поддержка мобильных устройств: Android, iOS
• Рабочая температура платы: -30...+75 °C
• Размеры: 104×65×11 мм

Функционал

• Контроль напряжения каждой ячейки и всей аккумуляторной сборки
• Пассивная балансировка ячеек путем рассеивания избыточной энергии через резисторы
• Автоматическая балансировка по установленным порогам напряжения
• Защита от перезаряда и чрезмерного разряда
• Защита от перегрузки по току и короткого замыкания
• Контроль температуры аккумуляторов и силовых компонентов платы
• Защита от перегрева во время зарядки и разрядки
• Возможность ограничения зарядки при низкой температуре
• Мониторинг напряжения, тока, температуры и остаточной емкости через смартфон
• Настройка порогов защиты и параметров балансировки через приложение XiaoXiang BMS
• Подключение к компьютеру через UART с использованием совместимого USB-TTL адаптера
• Поддержка режима пониженного энергопотребления

Подключение

• B- — подключение общего отрицательного контакта аккумуляторной сборки
• P- — подключение отрицательного провода нагрузки и зарядного устройства
• B+ — положительный контакт аккумуляторной сборки, который соединяется с положительными проводами нагрузки и зарядного устройства

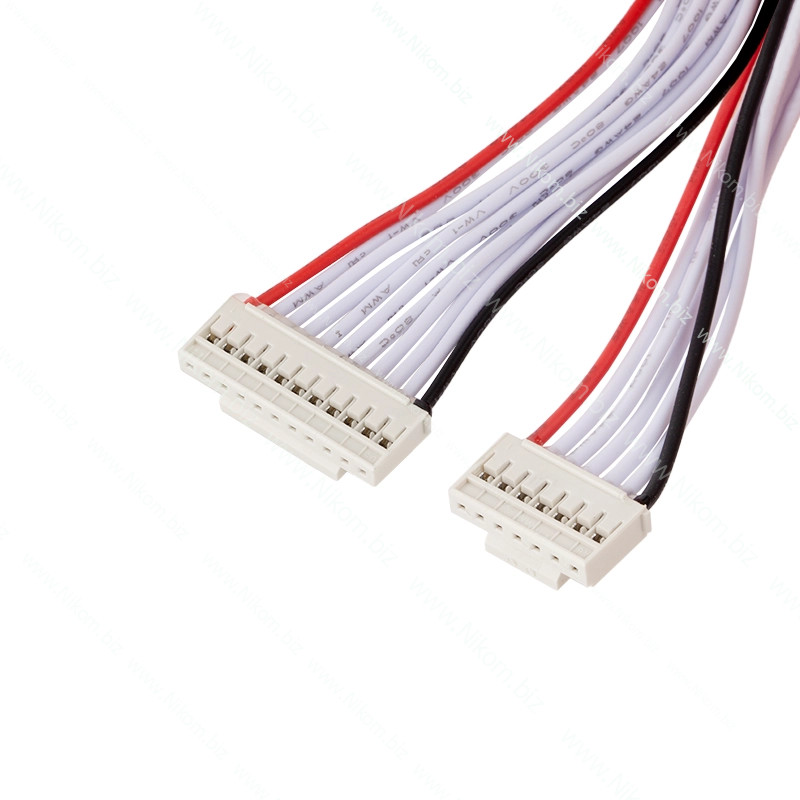

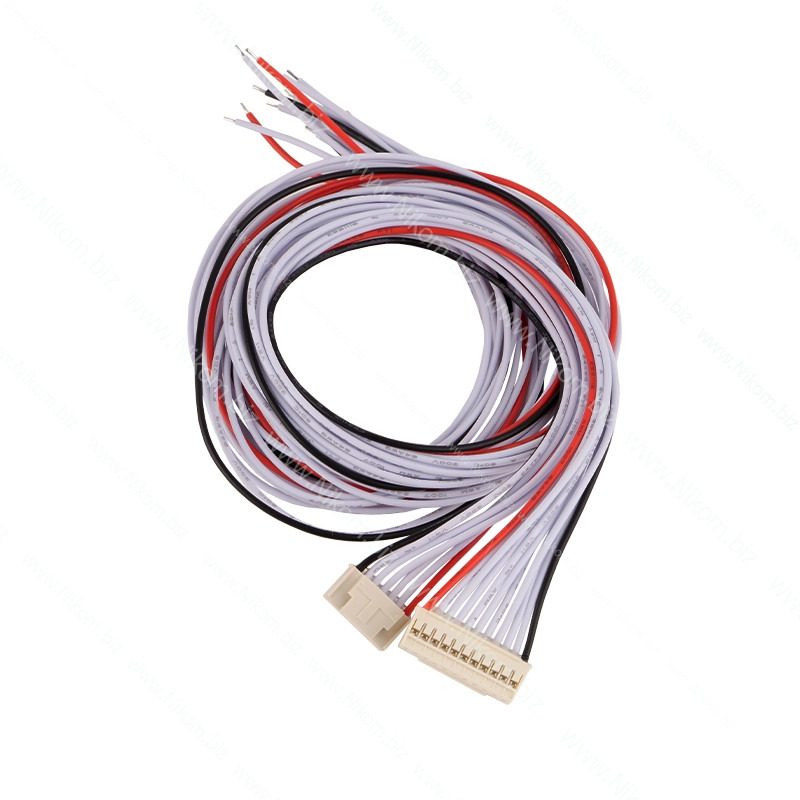

• Балансировочный разъем — подключение измерительных проводов к ячейкам в соответствии с их последовательностью и схемой для выбранной конфигурации 10S–17S

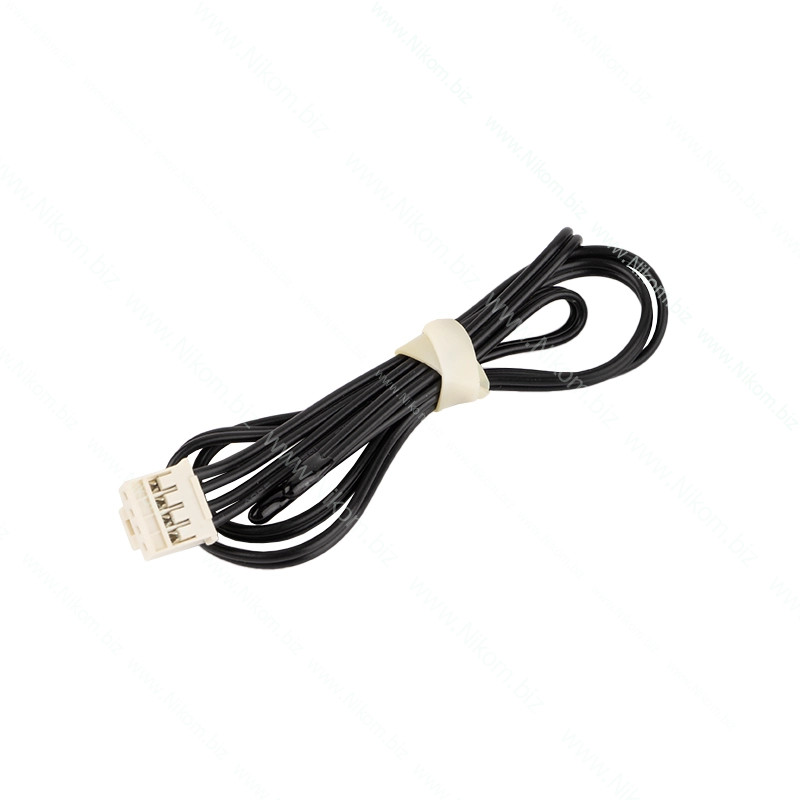

• Температурные датчики NTC — установка на аккумуляторной сборке для контроля нагрева
• Bluetooth — подключение к смартфону через приложение XiaoXiang BMS при наличии соответствующего модуля
• UART — подключение к компьютеру через совместимый USB-TTL адаптер с соответствующими уровнями сигналов
• Перед подключением балансировочного разъема необходимо проверить полярность, последовательность проводов и напряжение между соседними контактами
• Неиспользуемые контакты балансировочного шлейфа подключаются исключительно в соответствии со схемой производителя для конкретного количества ячеек
• После подключения необходимо проверить определенное количество ячеек, выбрать тип аккумуляторов и установить соответствующие параметры защиты и балансировки
