Описание

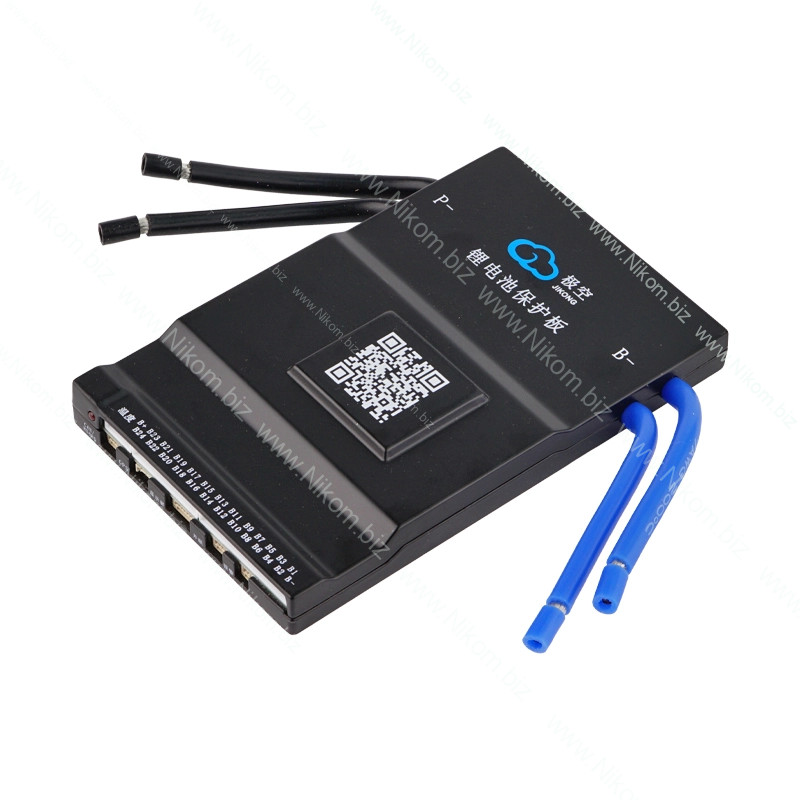

Смарт-BMS JK-BD6A20S12P от JK-BMS (JiKong) — интеллектуальная плата управления, защиты и активной балансировки аккумуляторных сборок Li-ion, LiFePO4 и LTO с количеством последовательно соединенных ячеек до 20S. Поддерживает постоянный ток заряда и разряда до 120 А, пиковый ток разряда до 240 А и оснащена активным балансиром с током 0,6 А. Предназначена для систем резервного питания, аккумуляторных батарей электротранспорта, автономных энергосистем и другого оборудования с литиевыми аккумуляторами. Встроенный Bluetooth обеспечивает мониторинг состояния батареи и настройку параметров через мобильное приложение JK BMS для Android и iOS. Предусмотрен интерфейс RS485 для обмена данными с совместимым оборудованием.

Технические характеристики

• Модель: JK-BD6A20S12P
• Производитель: JK-BMS (JiKong)
• Тип аккумуляторов: Li-ion, LiFePO4, LTO
• Количество ячеек Li-ion: 7S–20S
• Количество ячеек LiFePO4: 8S, 12S, 16S, 20S
• Количество ячеек LTO: 12S–20S
• Номинальный ток заряда: 120 А
• Номинальный ток разряда: 120 А
• Пиковый ток разряда: до 240 А (кратковременно)
• Тип балансировки: активная, с переносом энергии между ячейками
• Ток активной балансировки: 0,6 А
• Сопротивление силовой MOSFET-цепи: 1 мОм
• Диапазон измерения напряжения одной ячейки: 1–5 В
• Точность измерения напряжения: ±3 мВ
• Порог защиты от перегрузки по току: 10–120 А (регулируемый)
• Напряжение защиты от перезаряда: 1,2–4,35 В (регулируемое)
• Напряжение восстановления после перезаряда: 1,2–4,55 В (регулируемое)
• Напряжение защиты от переразряда: 1,2–4,35 В (регулируемое)
• Напряжение восстановления после переразряда: 1,2–4,35 В (регулируемое)
• Задержка срабатывания защиты от перегрузки: 2–120 с (регулируемая)
• Защита от короткого замыкания: да
• Контроль температуры: да
• Количество внешних температурных датчиков: 2
• Тип силового подключения: общий порт заряда и разряда (Common Port)
• Проводной интерфейс: RS485
• Беспроводной интерфейс: Bluetooth
• Мобильное приложение: JK BMS
• Совместимость: Android, iOS
• Диапазон рабочих температур: от -30 до +70 °C
• Размеры: 162×102×20 мм

Функционал

• Активная балансировка ячеек с током до 0,6 А
• Выравнивание напряжения ячеек путем переноса энергии между ними
• Контроль напряжения каждой ячейки и всей аккумуляторной сборки
• Мониторинг тока заряда и разряда аккумулятора
• Защита от перезаряда и чрезмерного разряда ячеек
• Защита от перегрузки по току и короткого замыкания
• Контроль температуры аккумуляторов с помощью внешних датчиков NTC
• Настройка температурных порогов защиты, включая ограничение зарядки при низкой температуре
• Мониторинг напряжения, тока, температуры и состояния аккумулятора через смартфон
• Настройка параметров защиты и балансировки через приложение JK BMS
• Отображение напряжения отдельных ячеек в реальном времени
• Обмен данными через интерфейс RS485 с совместимым оборудованием

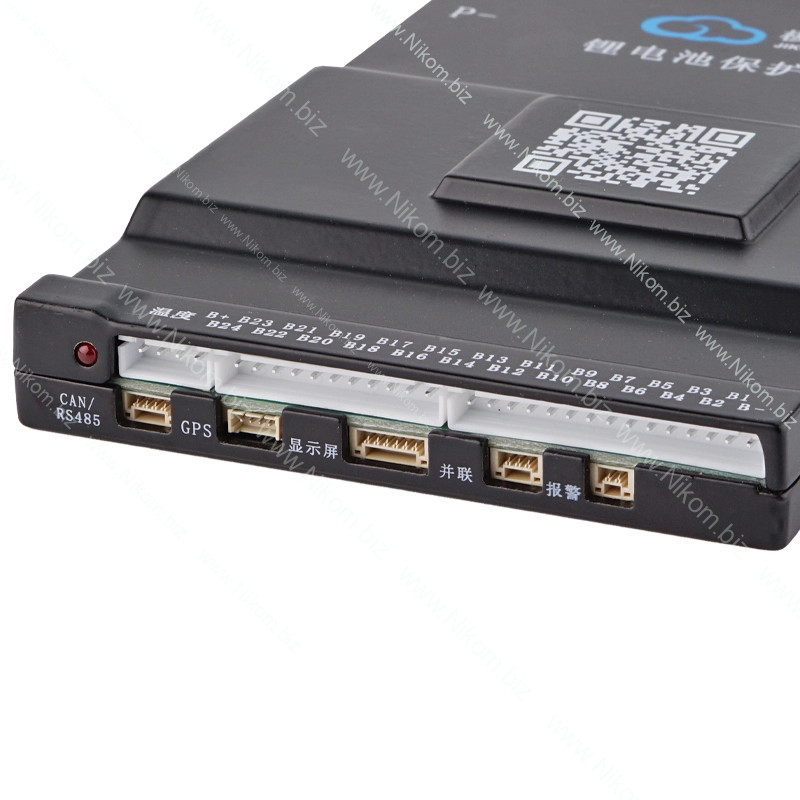

Подключение

• B- — подключение общего отрицательного контакта аккумуляторной сборки
• P- — подключение отрицательного провода нагрузки и зарядного устройства по схеме с общим портом
• B+ — положительный контакт аккумуляторной сборки, который соединяется с положительными проводами нагрузки и зарядного устройства

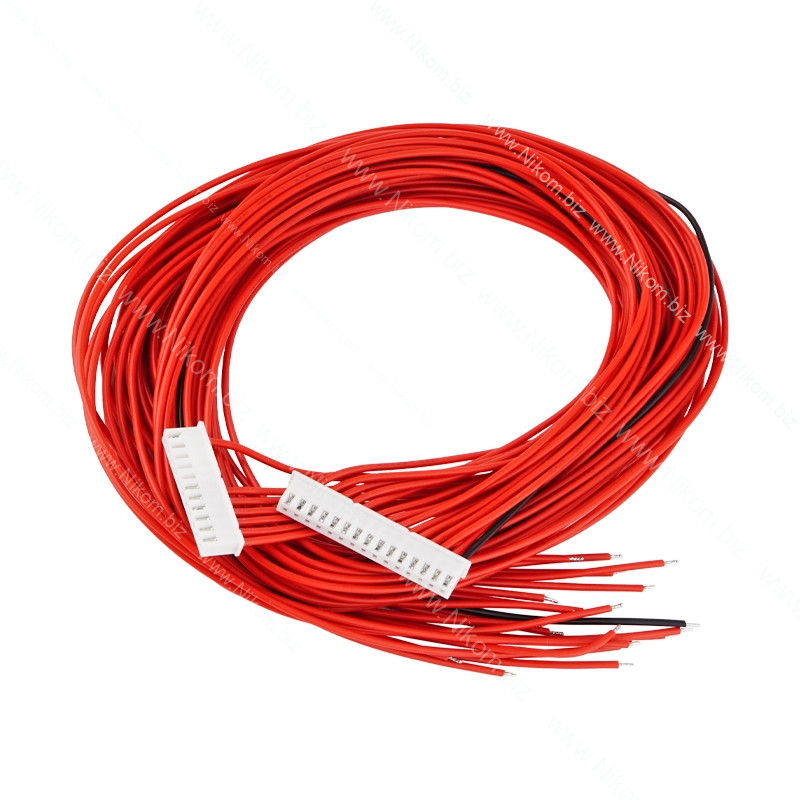

• Балансировочный разъем — подключение измерительных проводов к ячейкам в соответствии со схемой производителя для выбранной конфигурации
• Температурные датчики NTC — установка на аккумуляторной сборке для контроля нагрева
• RS485 — подключение совместимого оборудования для обмена данными
• Bluetooth — подключение к смартфону через приложение JK BMS

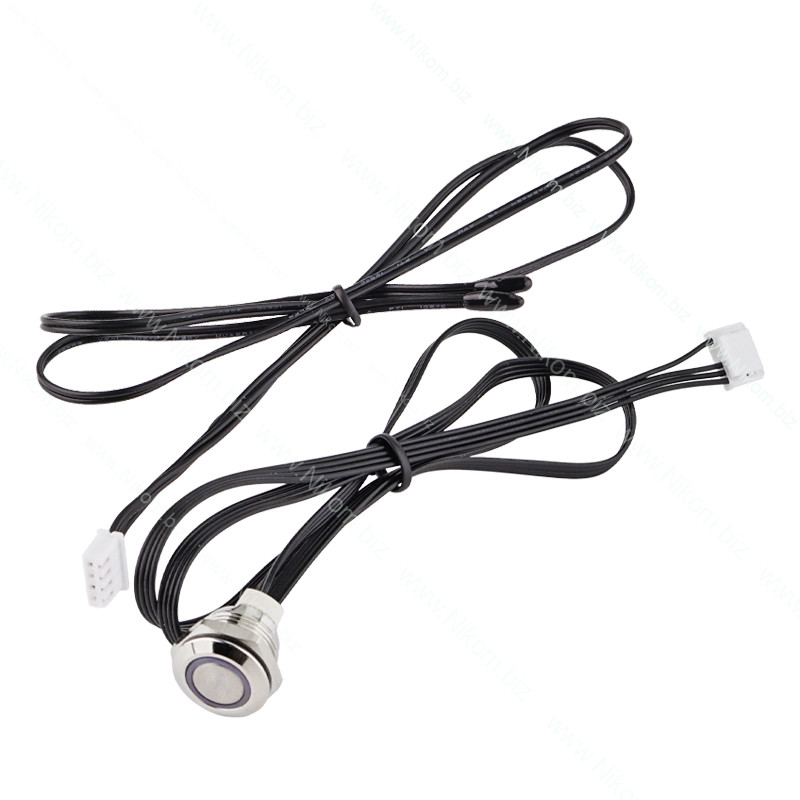

• Кнопка активации — подключение к соответствующему разъему, если она предусмотрена комплектацией и ревизией платы
• Перед подключением балансировочного разъема необходимо проверить полярность, последовательность проводов и напряжение между соседними контактами
• Неиспользуемые контакты балансировочного шлейфа необходимо подключать исключительно по схеме производителя для конкретного количества ячеек
• После подключения необходимо выбрать тип аккумуляторов, количество ячеек и настроить параметры защиты и балансировки в соответствии с характеристиками аккумуляторной сборки
