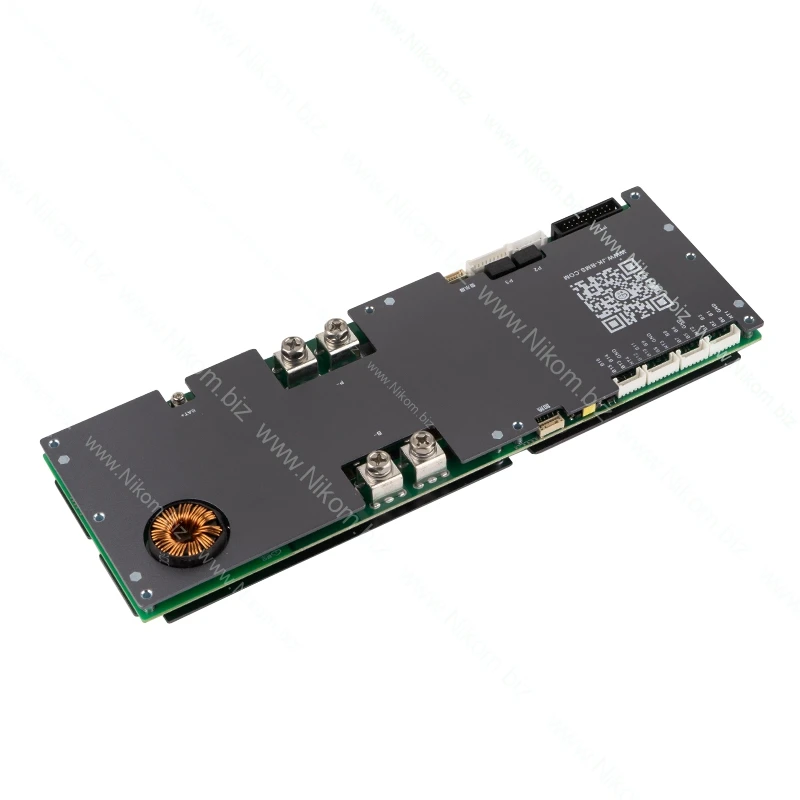

Смарт-BMS JK-PB2A16S20P от JK-BMS (JiKong) — интеллектуальная плата управления, защиты и активной балансировки аккумуляторных сборок Li-ion, LiFePO4 и LTO с количеством последовательно соединенных ячеек до 16S. Предназначена для систем накопления энергии (ESS), солнечных электростанций, резервного питания и работы с совместимыми гибридными инверторами. Поддерживает длительный ток заряда и разряда до 200 А, пиковый ток разряда до 300 А и оснащена активным балансиром с током 2 А. Интерфейсы CAN, RS485, RS232 и Bluetooth обеспечивают обмен данными, мониторинг и настройку параметров аккумуляторной системы. Предусмотрено подключение внешнего дисплея, ведение журнала событий и возможность параллельной работы нескольких аккумуляторных блоков.

Технические характеристики

• Модель: JK-PB2A16S20P
• Производитель: JK-BMS (JiKong)
• Серия: Inverter BMS
• Тип аккумуляторов: Li-ion, LiFePO4, LTO
• Количество ячеек Li-ion: 8S–16S
• Количество ячеек LiFePO4: 7S–16S
• Количество ячеек LTO: 14S–16S
• Номинальный ток заряда: до 200 А
• Номинальный ток разряда: 200 А
• Пиковый ток разряда: до 300 А (кратковременно)
• Тип балансировки: активная, с переносом энергии между ячейками
• Ток активной балансировки: 2 А
• Сопротивление силовой MOSFET-цепи: около 1 мОм
• Диапазон измерения напряжения одной ячейки: 1–5 В
• Точность измерения напряжения: ±5 мВ
• Порог защиты от перегрузки по току: 10–150 А (регулируемый, по данным карточки товара)
• Напряжение защиты от перезаряда: 1,2–4,35 В (регулируемое)
• Напряжение восстановления после перезаряда: 1,2–4,35 В (регулируемое)
• Напряжение защиты от переразряда: 1,2–4,35 В (регулируемое)
• Напряжение восстановления после переразряда: 1,2–4,35 В (регулируемое)
• Задержка срабатывания защиты от перегрузки: 2–120 с (регулируемая)
• Количество температурных датчиков: 4
• Защита от перегрева: да
• Защита от короткого замыкания: да
• Тип силового подключения: общий порт заряда и разряда (Common Port)
• Проводные интерфейсы: CAN, RS485, RS232
• Беспроводной интерфейс: Bluetooth
• Подключение внешнего дисплея: поддерживается
• Журнал событий: до 1000 записей
• Учет емкости аккумулятора: поддерживается
• Обновление прошивки: поддерживается
• Ограничение тока при параллельном подключении: 10 А
• DIP-переключатель адреса аккумулятора: 4 позиции
• Аудиовизуальная сигнализация: опционально
• Мобильное приложение: JK BMS
• Совместимость: Android, iOS
• Размеры: 300×100×29 мм

Функционал

• Активная балансировка ячеек с током до 2 А
• Выравнивание напряжения ячеек путем переноса энергии между ними
• Контроль напряжения каждой ячейки и всей аккумуляторной сборки
• Защита от перезаряда, чрезмерного разряда и перегрузки по току
• Защита от короткого замыкания и перегрева
• Мониторинг температуры аккумуляторов с помощью датчиков NTC
• Отображение напряжения, тока, температуры и остаточной емкости аккумулятора
• Настройка параметров защиты и балансировки через Bluetooth
• Обмен данными с совместимыми инверторами через CAN или RS485
• Поддержка параллельного подключения аккумуляторных блоков с назначением адресов через DIP-переключатели
• Функция ограничения тока при параллельном подключении батарей
• Поддержка управления внешним подогревом аккумуляторов при наличии соответствующего оборудования
• Подключение внешнего дисплея для отображения параметров батареи
• Сохранение журнала событий и аварийных срабатываний
• Возможность обновления прошивки
• Поддержка внешней аудиовизуальной сигнализации при наличии совместимого оборудования

Подключение

• B- — подключение общего отрицательного контакта аккумуляторной сборки
• P- — подключение отрицательного провода нагрузки и зарядного устройства в соответствии со схемой производителя
• B+ — положительный контакт аккумуляторной сборки, который соединяется с положительными проводами нагрузки и зарядного устройства

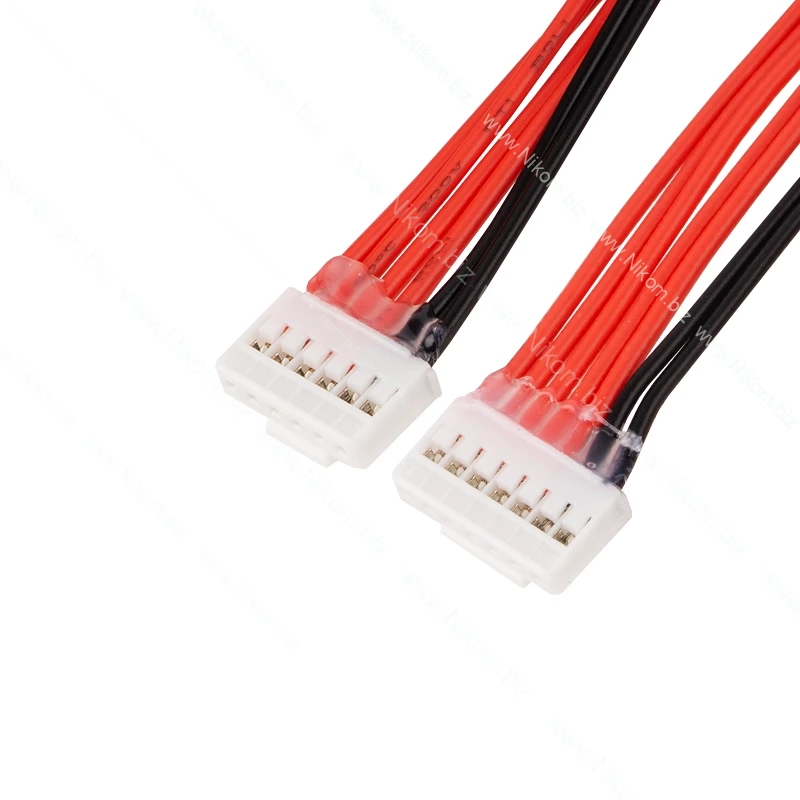

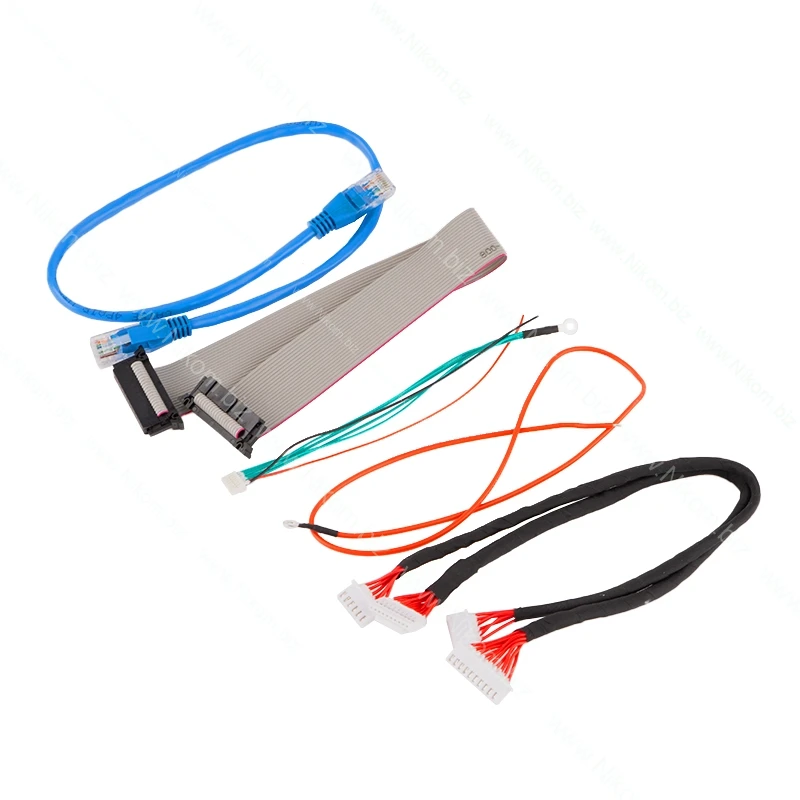

• Балансировочный разъем — подключение измерительных проводов к ячейкам в соответствии со схемой для выбранной конфигурации

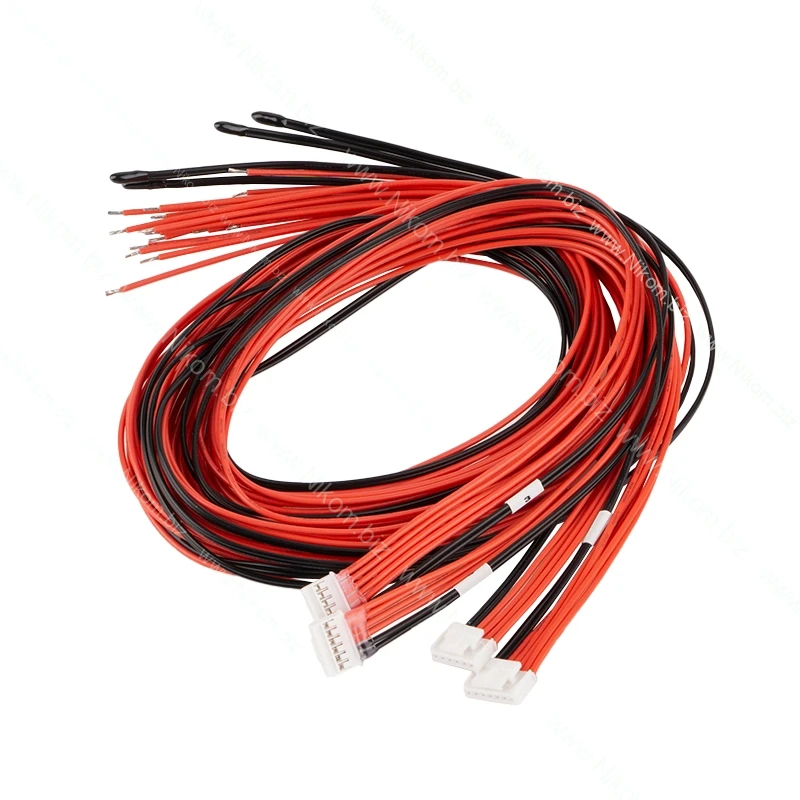

• Температурные датчики NTC — установка на аккумуляторной сборке для контроля нагрева

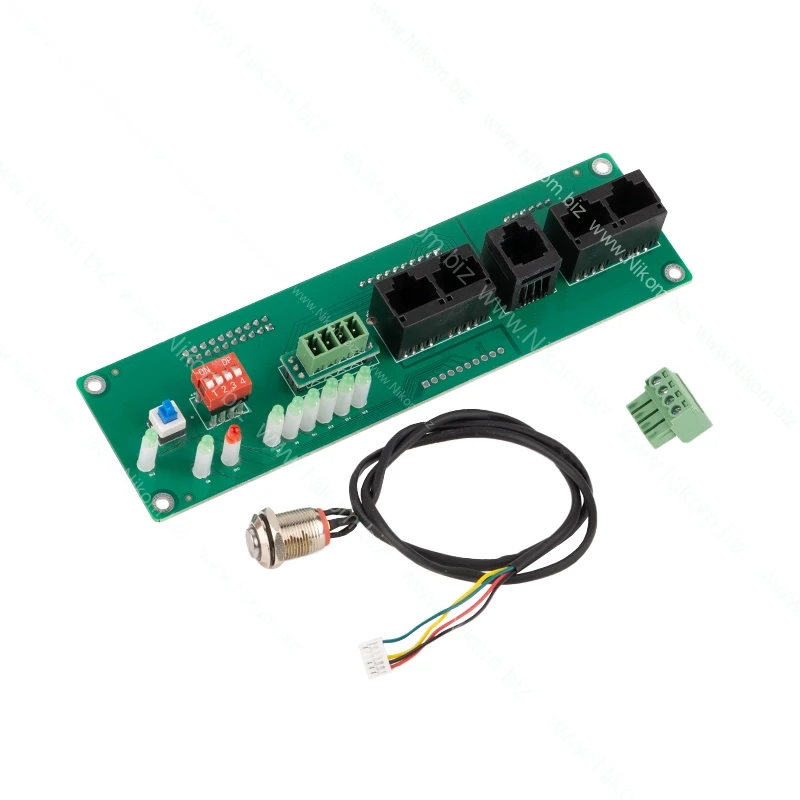

• CAN — подключение к совместимому инвертору с выбором соответствующего протокола связи
• RS485 — обмен данными с совместимым оборудованием или другими BMS
• RS232 — подключение совместимого оборудования для обмена данными и настройки
• Bluetooth — подключение к смартфону через приложение JK BMS
• DIP-переключатель — установка адреса аккумуляторного блока при параллельной работе
• Разъем дисплея — подключение совместимого внешнего экрана
• Перед подключением балансировочного разъема необходимо проверить полярность, последовательность проводов и напряжение между соседними контактами
• Неиспользуемые контакты балансировочного шлейфа необходимо подключать исключительно по схеме производителя для конкретного количества ячеек
• После подключения необходимо выбрать тип аккумуляторов, количество ячеек, настроить параметры защиты и балансировки, а для работы с инвертором — соответствующий протокол связи
