Описание

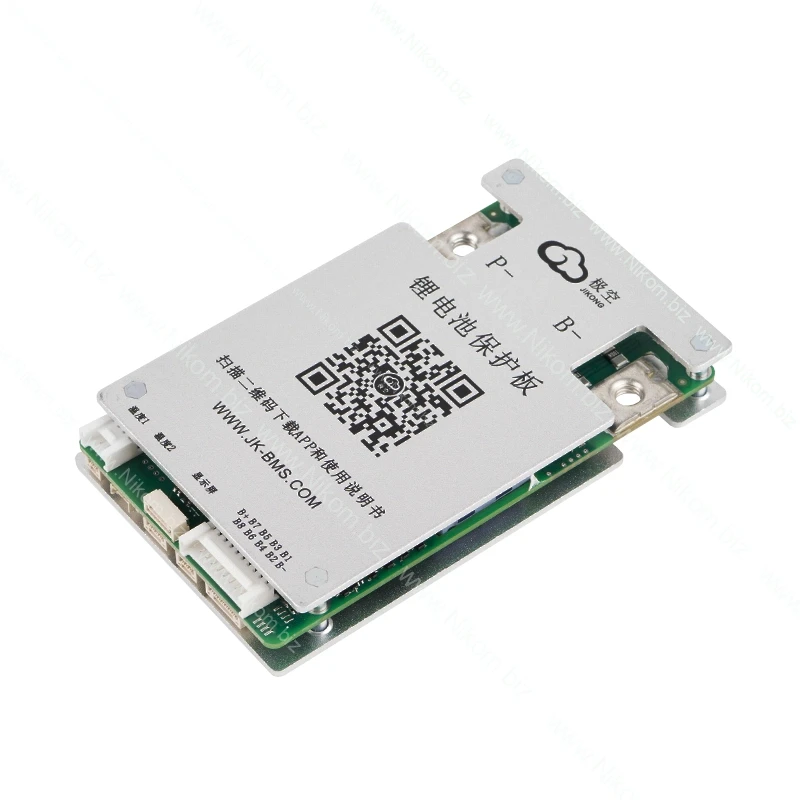

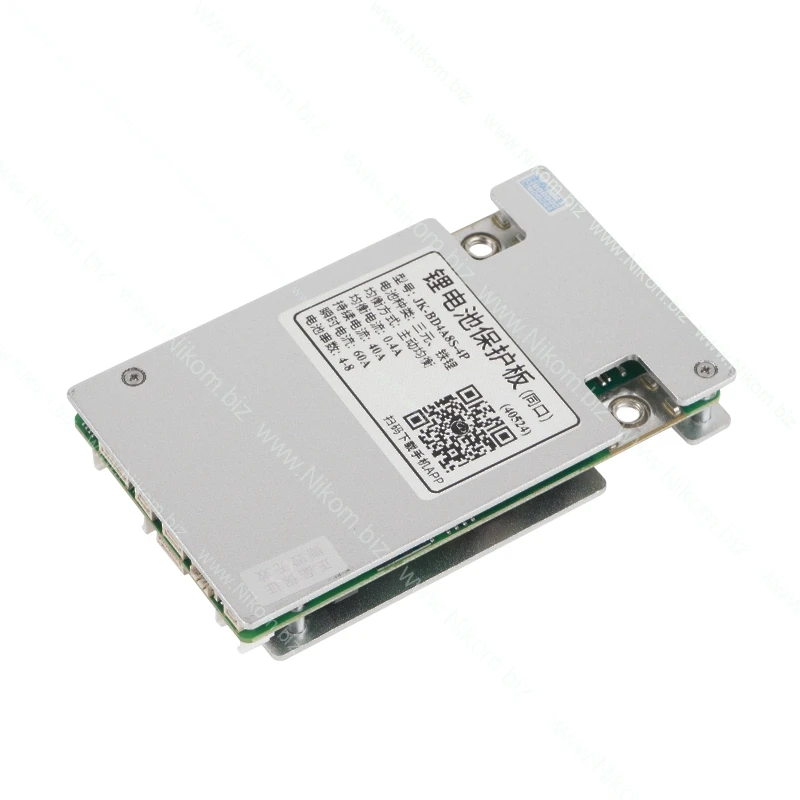

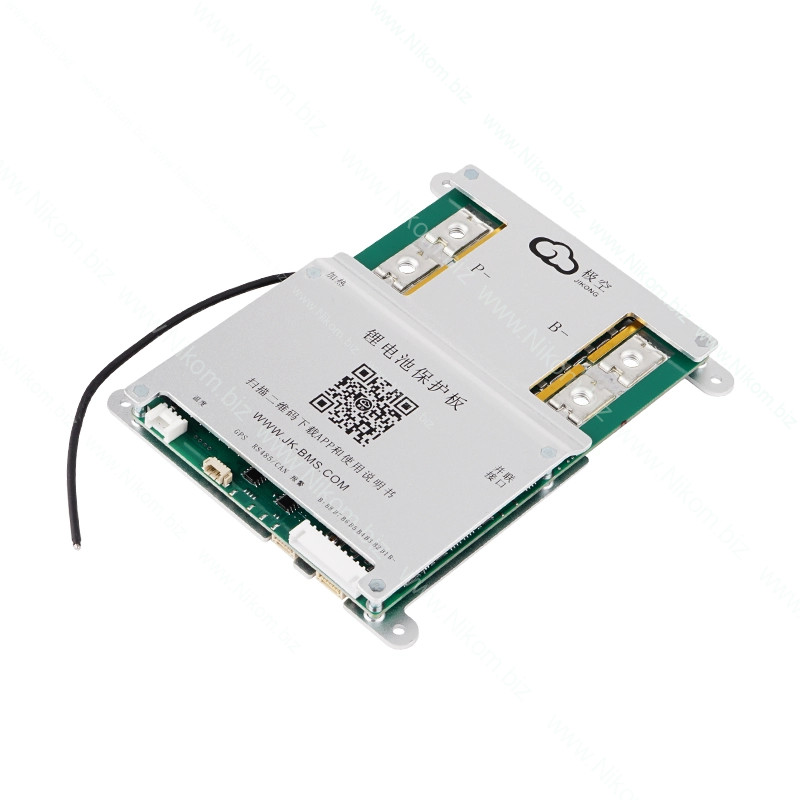

Смарт-BMS JK-BD4A8S4P от JK-BMS (JiKong) предназначена для контроля, защиты и активной балансировки аккумуляторных сборок Li-ion, LiFePO4 и LTO с количеством последовательно соединенных ячеек от 3S до 8S в зависимости от типа аккумуляторов. Поддерживает рабочий ток заряда и разряда до 40 А, пиковый ток разряда до 60 А и оснащена активным балансиром с током 0,4 А. Встроенный Bluetooth обеспечивает мониторинг состояния батареи и настройку параметров через мобильное приложение JK BMS для Android и iOS. Плата подходит для систем резервного питания, портативных аккумуляторных станций, электротранспорта и других устройств с литиевыми аккумуляторами.

Технические характеристики

• Модель: JK-BD4A8S4P
• Производитель: JK-BMS (JiKong)
• Тип аккумуляторов: Li-ion, LiFePO4, LTO
• Количество ячеек Li-ion: 3S–8S
• Количество ячеек LiFePO4: 4S–8S
• Количество ячеек LTO: 7S–8S
• Номинальный ток заряда: до 40 А
• Номинальный ток разряда: 40 А
• Пиковый ток разряда: до 60 А (кратковременно)
• Тип балансировки: активная, с переносом энергии между ячейками
• Ток активной балансировки: 0,4 А
• Сопротивление силовой MOSFET-цепи: до 2,8 мОм
• Потребление тока в рабочем режиме: до 10 мА
• Потребление тока в режиме сна: до 1,5 мА
• Диапазон напряжения одной ячейки: 1–5 В
• Точность измерения напряжения: ±5 мВ
• Порог защиты от перегрузки по току: 10–40 А (регулируемый)
• Напряжение защиты от перезаряда: 1,2–4,35 В (регулируемое)
• Напряжение восстановления после перезаряда: 1,2–4,55 В (регулируемое)
• Напряжение защиты от переразряда: 1,2–4,35 В (регулируемое)
• Напряжение восстановления после переразряда: 1,2–4,35 В (регулируемое)
• Задержка срабатывания защиты: 2–120 с (регулируемая для соответствующих режимов)
• Защита от короткого замыкания: да
• Защита от перегрева: да
• Количество температурных датчиков: 3 (1 внутренний и 2 внешних)
• Тип силового подключения: общий порт заряда и разряда (Common Port)
• Беспроводной интерфейс: Bluetooth
• Мобильное приложение: JK BMS
• Совместимость: Android, iOS
• Корпус: металлический, с функцией отвода тепла
• Размеры: 110×73×18 мм

Функционал

• Активная балансировка ячеек с током до 0,4 А
• Перенос энергии от ячеек с более высоким напряжением к ячейкам с более низким напряжением
• Возможность балансировки во время зарядки, разрядки и простоя аккумулятора
• Контроль напряжения каждой ячейки и всей аккумуляторной сборки
• Защита от перезаряда и чрезмерного разряда
• Защита от перегрузки по току и короткого замыкания
• Контроль температуры аккумуляторов и силовых компонентов платы
• Защита от перегрева во время зарядки и разрядки
• Возможность настройки защиты от зарядки при низкой температуре

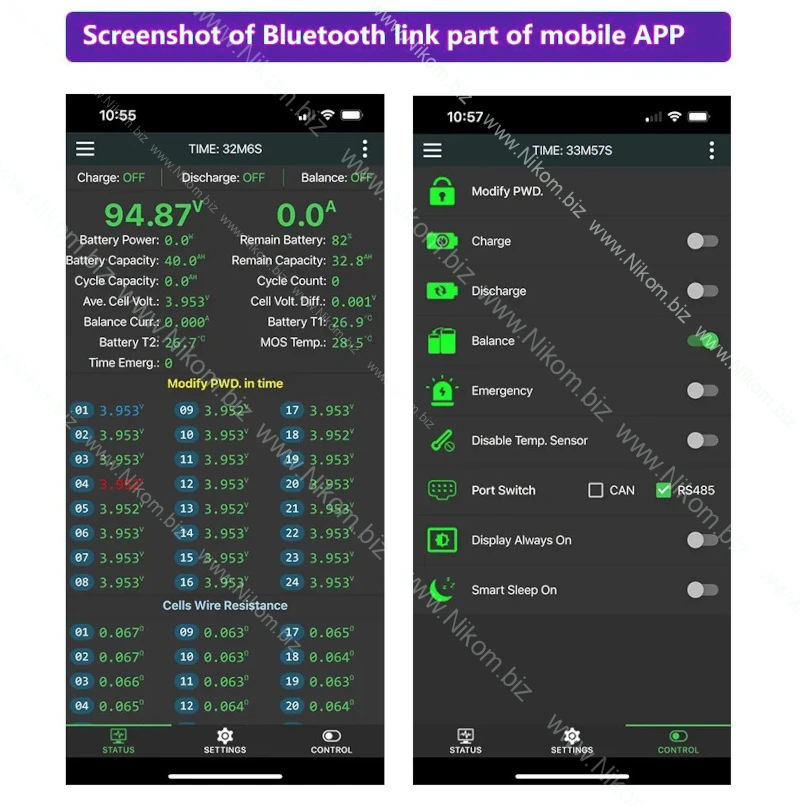

• Мониторинг напряжения, тока, температуры и остаточной емкости через смартфон
• Настройка порогов защиты и параметров балансировки через приложение JK BMS
• Отображение напряжения отдельных ячеек в реальном времени
• Поддержка режима пониженного энергопотребления
• Возможность использования совместимых дополнительных модулей управления в зависимости от комплектации

Подключение

• B- — подключение общего отрицательного контакта аккумуляторной сборки
• P- — подключение отрицательного провода нагрузки и зарядного устройства по схеме с общим портом
• B+ — положительный контакт аккумуляторной сборки, который соединяется с положительными проводами нагрузки и зарядного устройства

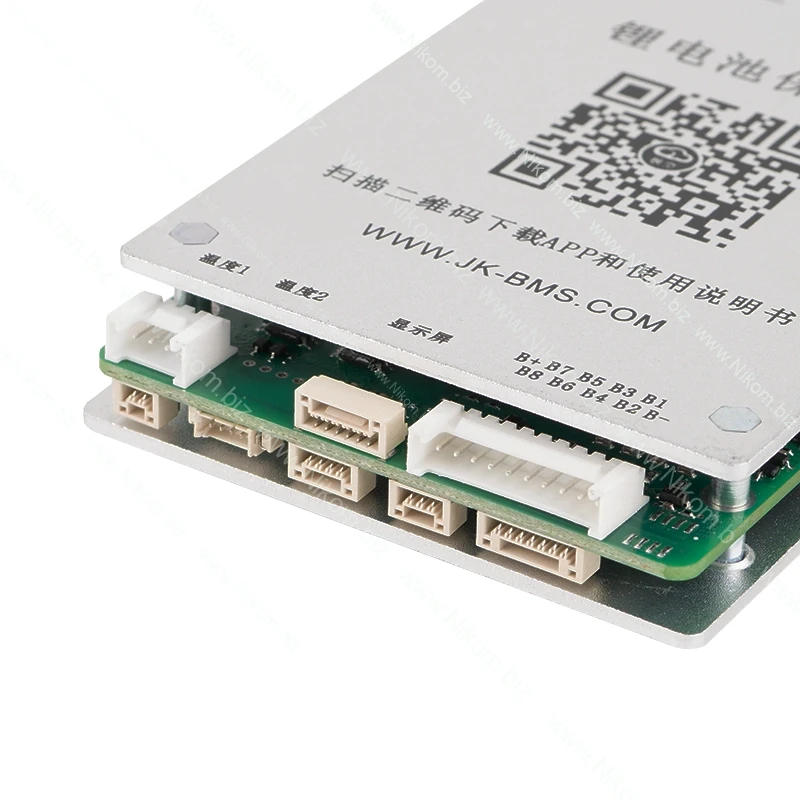

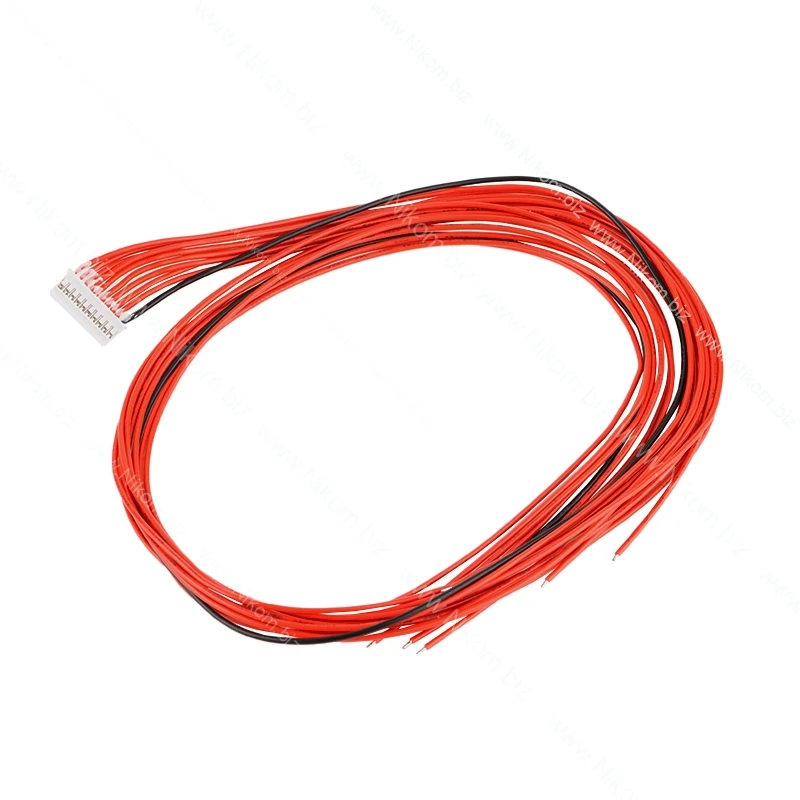

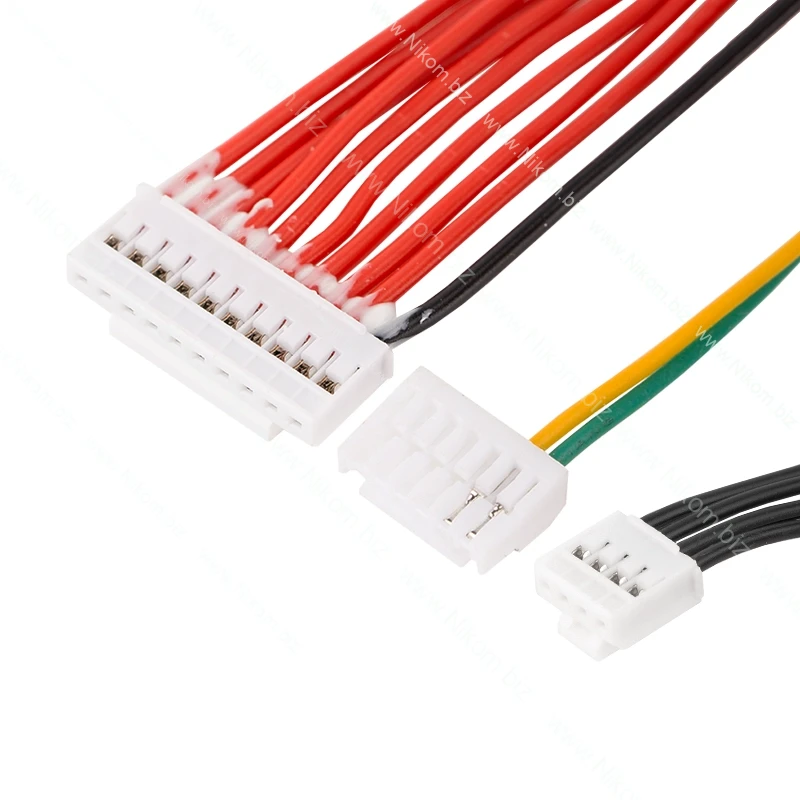

• Балансировочный разъем — подключение измерительных проводов к ячейкам в соответствии со схемой для выбранной конфигурации 3S–8S

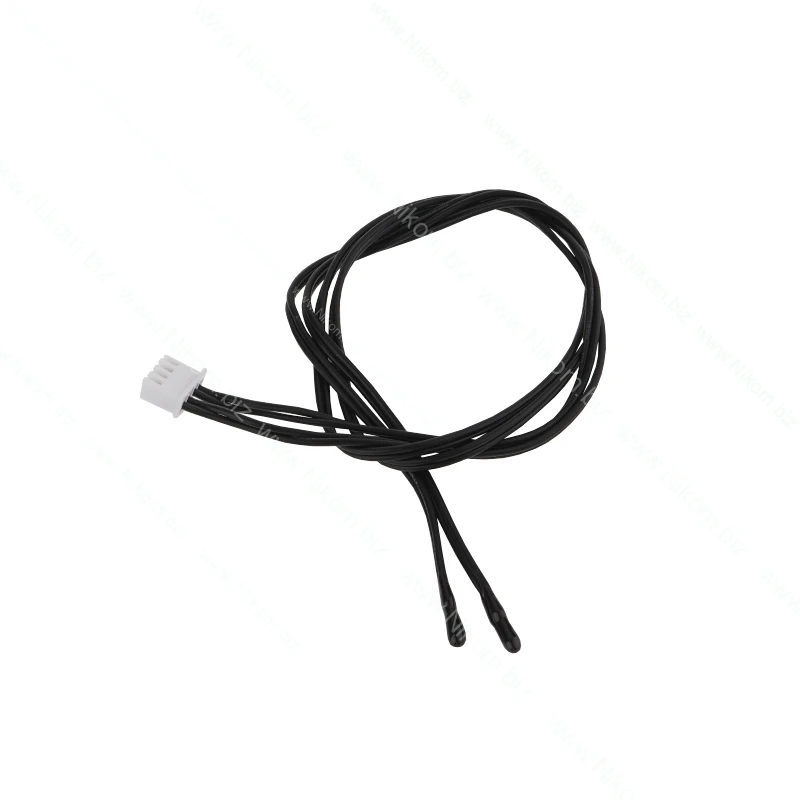

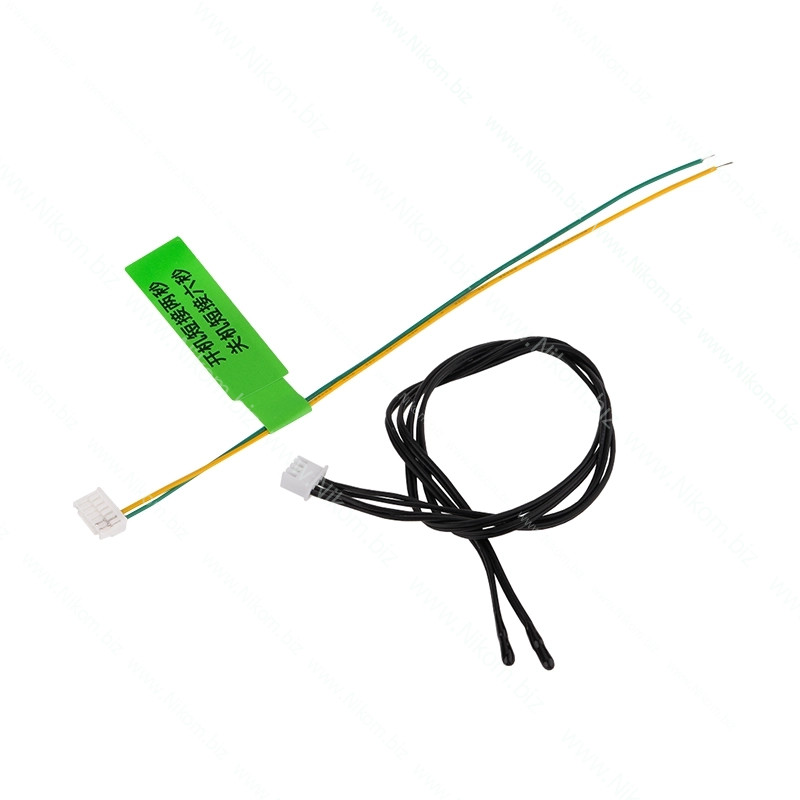

• Внешние температурные датчики NTC — установка на аккумуляторной сборке для контроля нагрева
• Bluetooth — подключение к смартфону через приложение JK BMS
• Кнопка активации — подключение к соответствующему разъему при наличии кнопки в комплектации
• Перед подключением балансировочного разъема необходимо проверить полярность, последовательность проводов и напряжение между соседними контактами
• Неиспользуемые контакты балансировочного шлейфа необходимо подключать исключительно по схеме производителя для конкретного количества ячеек
• После подключения необходимо выбрать тип аккумуляторов, количество ячеек и настроить соответствующие параметры защиты и балансировки
