Описание

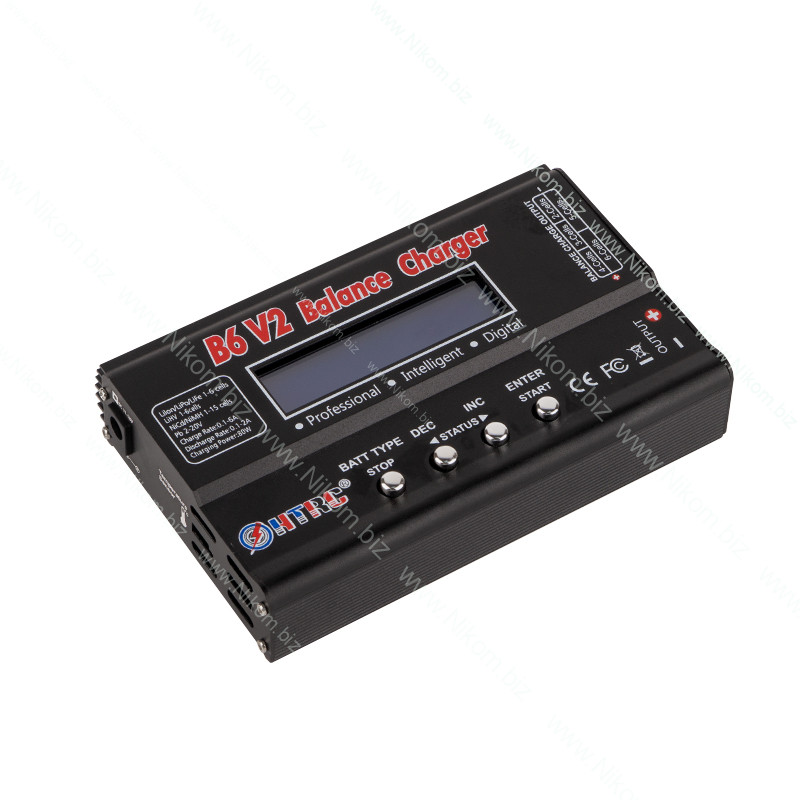

HTRC B6 V2 — универсальное многофункциональное зарядно-разрядное устройство с внешним блоком питания, предназначенное для обслуживания аккумуляторов различных химических типов: Li-ion, LiPo, LiFePO4, NiMH, NiCd и свинцово-кислотных (Pb). Подходит для аккумуляторных сборок радиоуправляемых моделей, робототехники, портативной электроники и другого оборудования.

Устройство работает от источника постоянного напряжения 11–18 В DC. Максимальный зарядный ток составляет 6 А, мощность зарядки — 80 Вт. Также поддерживается разрядка током до 2 А с максимальной мощностью 10 Вт. Фактический ток зависит от напряжения аккумулятора и установленного ограничения мощности.

HTRC B6 V2 поддерживает литиевые аккумуляторные сборки 1S–6S, NiMH/NiCd от 1 до 15 элементов и свинцово-кислотные аккумуляторы с номинальным напряжением 2–20 В. Встроенный балансир позволяет контролировать зарядку отдельных ячеек литиевых сборок через балансировочный разъем.

Предусмотрены режимы зарядки, разрядки, балансировки, подготовки к хранению (Storage) и циклической зарядки/разрядки. LCD-дисплей с подсветкой отображает параметры работы. Устройство оснащено защитой от короткого замыкания, неправильной полярности, перегрева и превышения допустимых электрических параметров.

Технические характеристики

• Производитель: HTRC
• Модель: B6 V2
• Тип устройства: универсальное зарядно-разрядное устройство с балансировкой

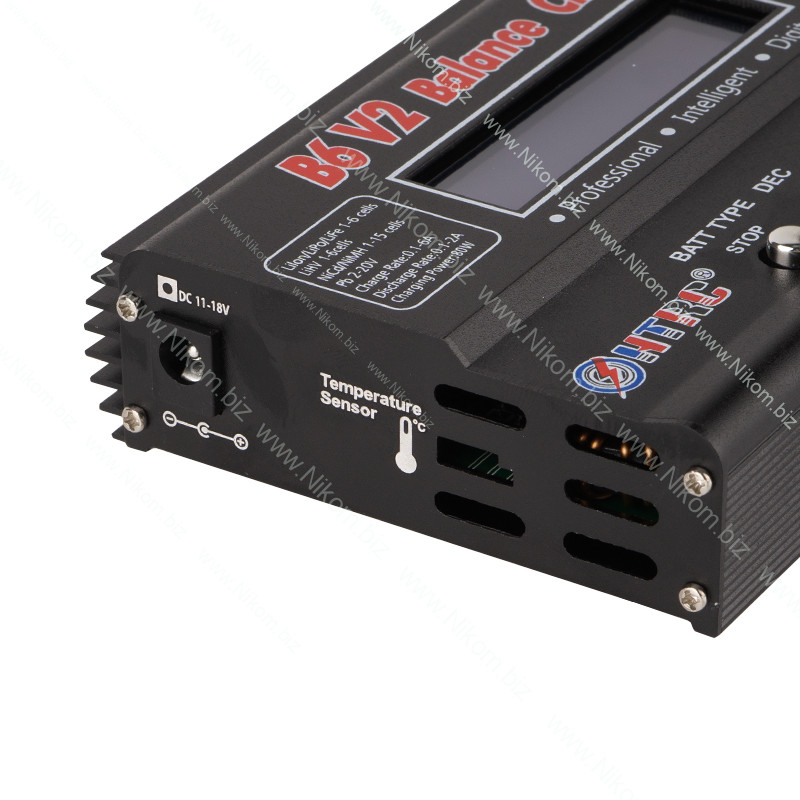

• Входное напряжение: 11–18 В DC
• Зарядный ток: 0,1–6 А
• Разрядный ток: 0,1–2 А
• Максимальная мощность зарядки: 80 Вт
• Максимальная мощность разрядки: 10 Вт
• Поддерживаемые типы аккумуляторов: Li-ion, LiPo, LiFePO4, NiMH, NiCd, Pb
• Количество ячеек Li-ion / LiPo: 1S–6S
• Количество ячеек LiFePO4: 1S–6S
• Количество элементов NiMH / NiCd: 1–15
• Номинальное напряжение свинцово-кислотных аккумуляторов: 2–20 В
• Количество свинцово-кислотных элементов: 1–10
• Балансировка литиевых аккумуляторов: да
• Режимы работы: зарядка, разрядка, балансировка, Storage, циклическая зарядка/разрядка
• Дисплей: LCD с подсветкой
• Защита от короткого замыкания: да
• Защита от обратной полярности: да
• Защита от перегрева: да
• Защита от превышения мощности и напряжения: да
• Размеры: приблизительно 133×87×33 мм
• Вес: приблизительно 310 г
• Питание: внешний блок питания

Функционал

• Зарядка аккумуляторов различных химических типов
• Регулировка зарядного тока в диапазоне 0,1–6 А
• Разрядка аккумуляторов током до 2 А
• Балансировка литиевых аккумуляторных сборок 1S–6S
• Режим Storage для подготовки литиевых аккумуляторов к хранению
• Циклическая зарядка и разрядка аккумуляторов
• Отображение параметров работы на LCD-дисплее
• Защита от неправильного подключения и аварийных режимов работы

Подключение

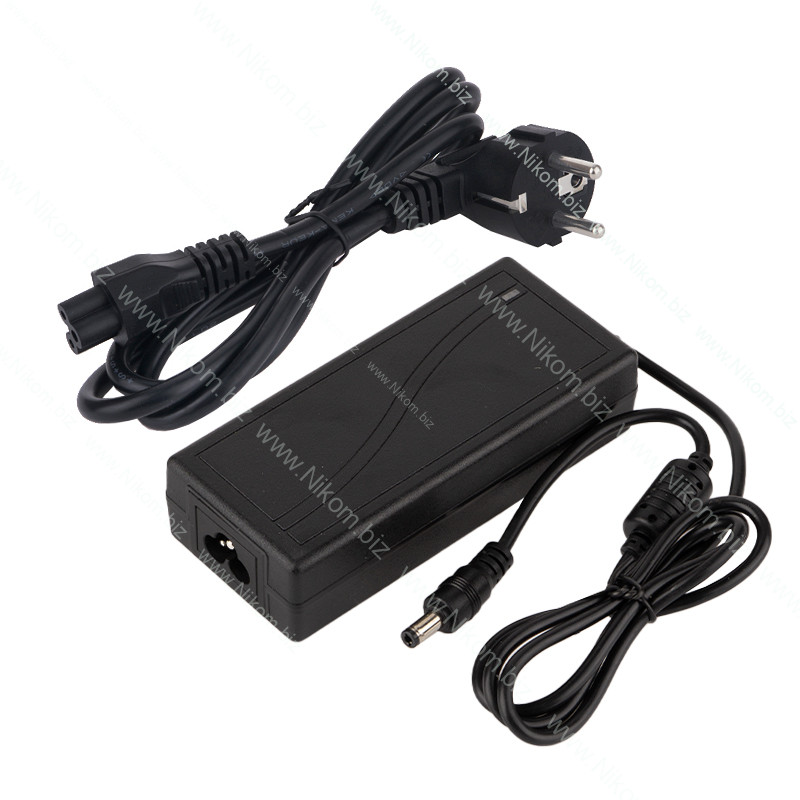

• Подключите внешний блок питания к соответствующему входу зарядного устройства. Напряжение питания должно составлять 11–18 В DC.
• Убедитесь, что мощность блока питания достаточна для выбранного режима зарядки.

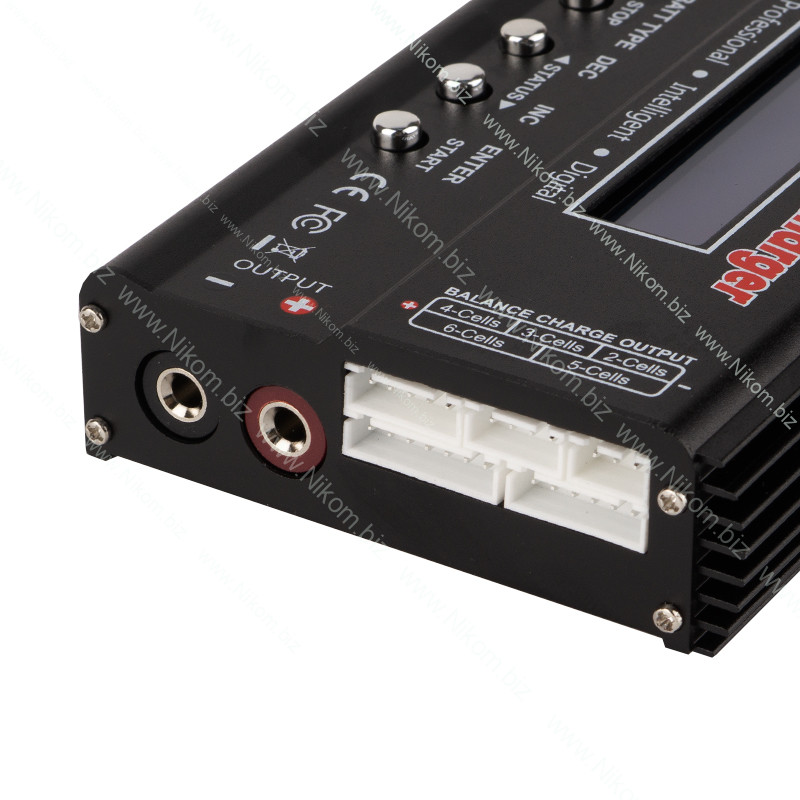

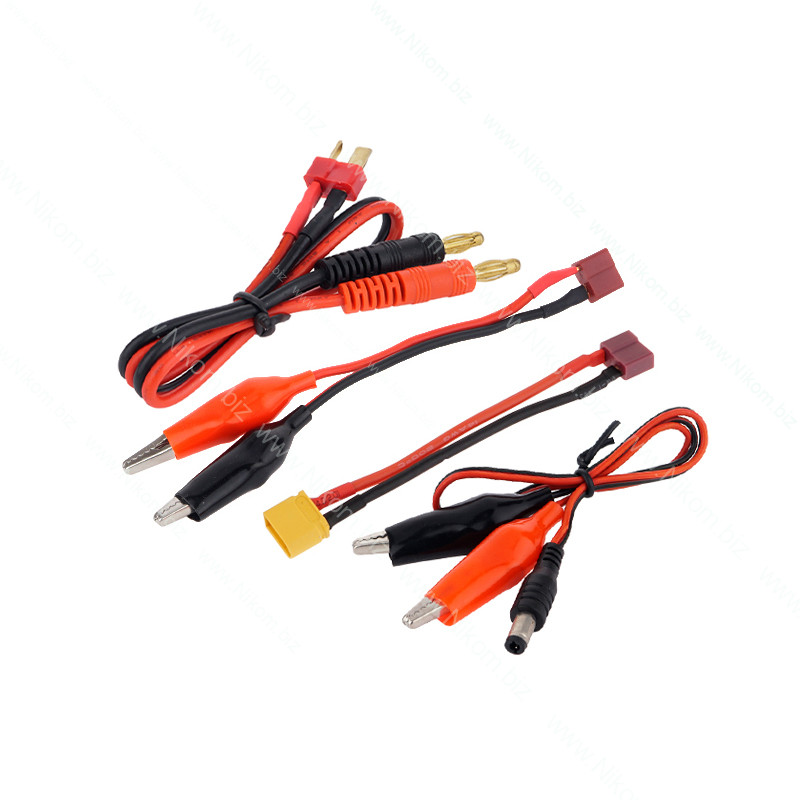

• Подключите силовые провода аккумулятора к выходу зарядного устройства, соблюдая правильную полярность: красный провод — плюс (+), черный — минус (−).
• Для балансировки литиевой сборки подключите ее балансировочный разъем к соответствующему порту зарядного устройства.
• В меню выберите химический тип аккумулятора: Li-ion, LiPo, LiFePO4, NiMH, NiCd или Pb.
• Для литиевых аккумуляторов установите правильное количество последовательно соединенных ячеек (1S–6S).
• Выберите нужный режим: зарядка, балансировка, разрядка, Storage или циклический режим.
• Установите зарядный или разрядный ток в соответствии с характеристиками аккумулятора.
• Перед запуском проверьте правильность настроек и подтвердите количество ячеек, если устройство предложит проверку.
• Во время работы контролируйте напряжение, ток и температуру аккумулятора.
• После завершения процесса отсоедините аккумулятор от зарядного устройства.
• Не превышайте допустимый ток аккумулятора и не используйте неправильный режим зарядки.
• Не оставляйте литиевые аккумуляторы без присмотра во время зарядки.
