Описание

Универсальное цифровое зарядное устройство 3–57,6V 0–50A 2700W — мощное зарядное устройство с регулировкой выходного напряжения и тока для зарядки различных типов аккумуляторов. Подходит для свинцово-кислотных (Pb), литий-ионных (Li-ion), литий-железо-фосфатных (LiFePO4) и других аккумуляторных батарей, параметры зарядки которых соответствуют возможностям устройства.

Зарядное устройство позволяет устанавливать выходное напряжение в диапазоне 3–57,6 В и ограничивать зарядный ток в диапазоне 0–50 А. Максимальная заявленная мощность составляет 2700 Вт. Регулировка параметров позволяет использовать устройство для аккумуляторных сборок различного напряжения и емкости, в том числе в системах резервного питания, солнечных электростанциях и автономных энергосистемах.

Устройство может применяться для зарядки аккумуляторов солнечного инвертора от бензинового или дизельного генератора, когда инвертор не принимает питание от генератора из-за нестабильности параметров сети. Благодаря настройке зарядного тока можно ограничивать потребляемую мощность в соответствии с возможностями генератора. Совместимость с конкретным генератором зависит от допустимых входных параметров зарядного устройства.

Зарядное устройство оснащено цифровым дисплеем, металлическим корпусом и системой активного охлаждения с регулируемой скоростью вентилятора. Предусмотрены настройки тока завершения зарядки, ограничения тока, защиты от перенапряжения и температурных параметров охлаждения. Интерфейс доступен на английском и китайском языках.

Технические характеристики

• Тип устройства: универсальное цифровое зарядное устройство
• Поддерживаемые типы аккумуляторов: Pb, Li-ion, LiFePO4 и другие совместимые типы
• Диапазон регулировки выходного напряжения: 3–57,6 В DC
• Диапазон регулировки зарядного тока: 0–50 А
• Максимальная заявленная мощность: 2700 Вт
• Регулировка напряжения: да
• Регулировка тока: да
• Настройка тока завершения зарядки: да
• Автоматическое завершение зарядки: да, по установленным параметрам

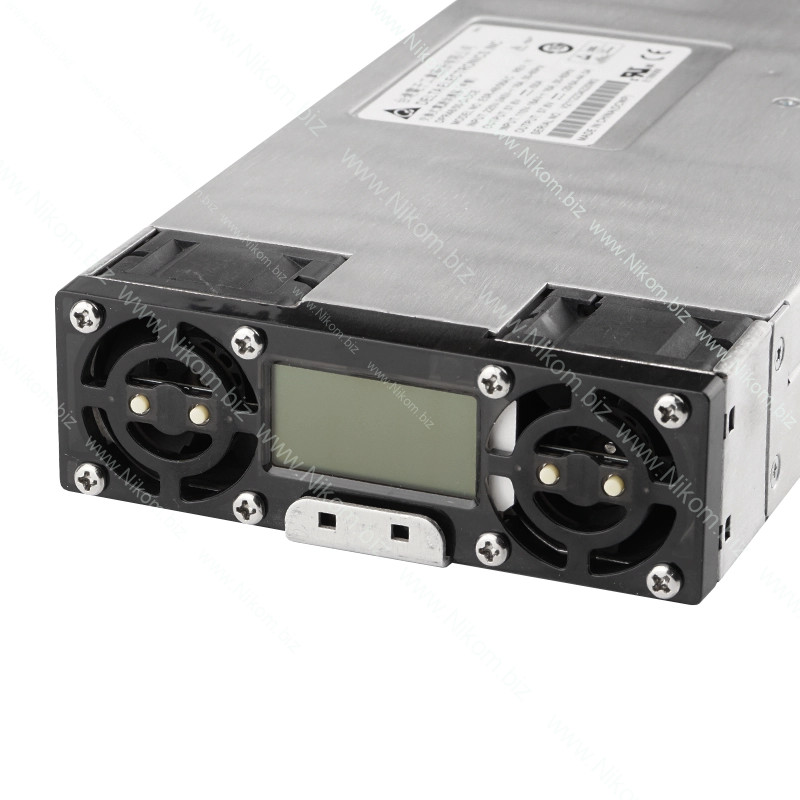

• Дисплей: цифровой, с отображением параметров зарядки
• Управление: кнопки M, S, −, +
• Интерфейс: английский и китайский языки

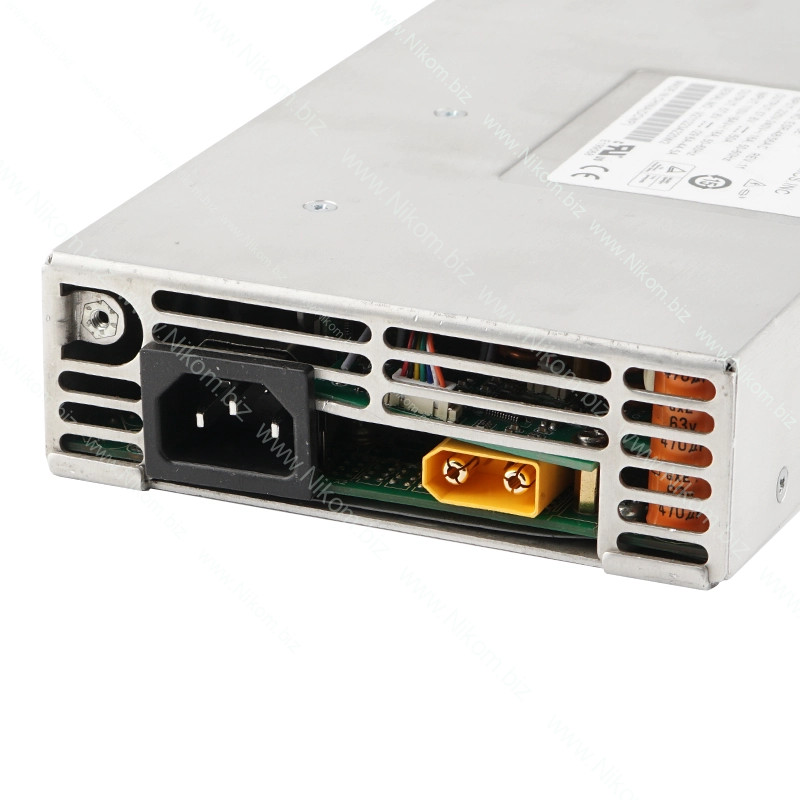

• Выходной разъем: XT90
• Охлаждение: активное, встроенный вентилятор
• Регулировка скорости вентилятора: да
• Настройка температурных порогов вентилятора: да
• Защита от перегрева: да
• Защита от перенапряжения: да
• Защита от короткого замыкания: да

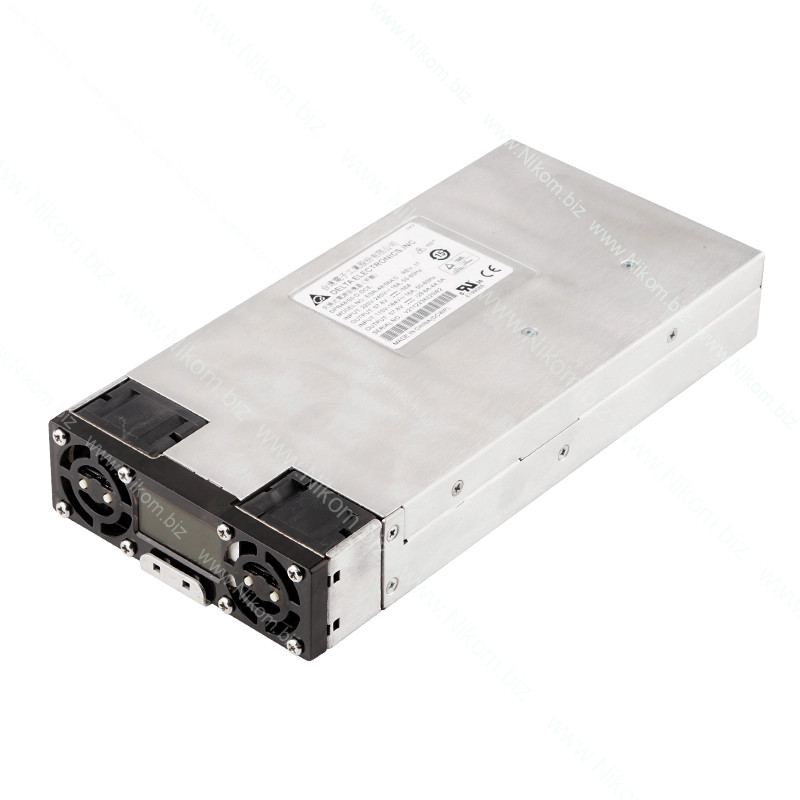

• Корпус: металлический
• Цвет корпуса: серебристый
• Размеры: 265×126×40 мм

Функционал

• Зарядка аккумуляторов различных типов с настройкой напряжения и тока
• Работа с аккумуляторными сборками различного количества последовательно соединенных ячеек в пределах допустимого диапазона напряжения
• Установка максимального зарядного тока до 50 А
• Настройка напряжения завершения зарядки
• Настройка тока завершения зарядки
• Автоматическое отключение зарядки по заданным условиям
• Отображение текущих параметров на цифровом дисплее
• Настройка ограничения тока и защиты от перенапряжения
• Регулировка скорости вентилятора и температурных порогов охлаждения
• Возможность использования для зарядки аккумуляторов автономных энергосистем от совместимого генератора
• Защита от перегрева, перенапряжения и короткого замыкания

Управление и настройка

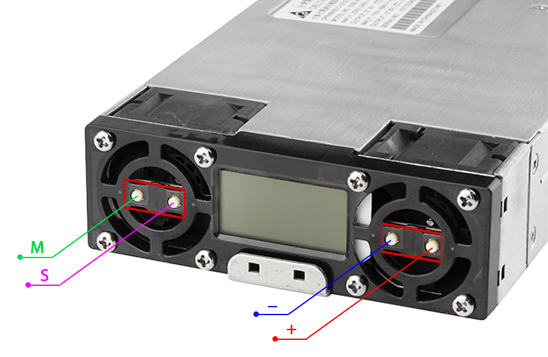

• Кнопка M — включение или выключение зарядки аккумулятора.
• Кнопка S — переход между параметрами настройки.
• Кнопка − — уменьшение выбранного значения.
• Кнопка + — увеличение выбранного значения.
• Короткое нажатие M — запуск или остановка зарядки.
• Короткое нажатие S — переключение между настройками тока, напряжения и тока завершения зарядки.
• Активный параметр в обычном меню обозначается символом «<».
• Длительное нажатие S — вход в расширенное меню настроек.
• В расширенном меню доступны: скорость вентилятора, температура ускорения вентилятора, температура максимальной скорости вентилятора, блокировка напряжения, ограничение тока и защита от перенапряжения.
• Переход между пунктами расширенного меню осуществляется коротким нажатием S.
• Активный параметр расширенного меню обозначается символом «>».
• Через 10 секунд бездействия устройство автоматически возвращается на главный экран.

Подключение

• Перед подключением проверьте тип аккумулятора, количество последовательно соединенных ячеек, рекомендуемое напряжение и максимальный зарядный ток.
• Убедитесь, что зарядное устройство выключено, а зарядка остановлена кнопкой M.

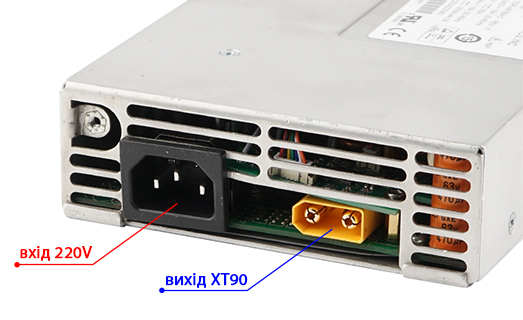

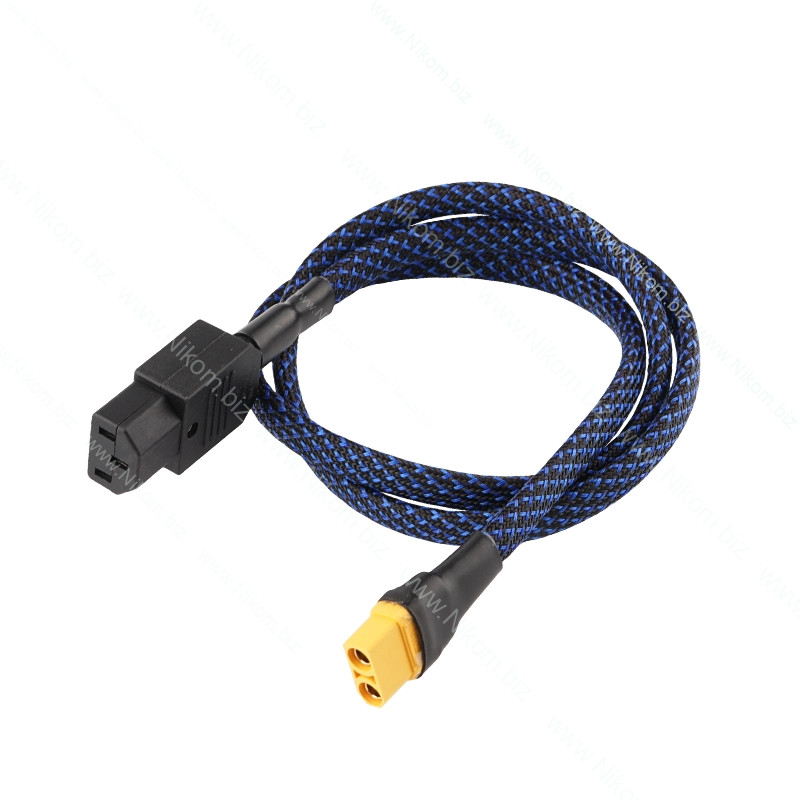

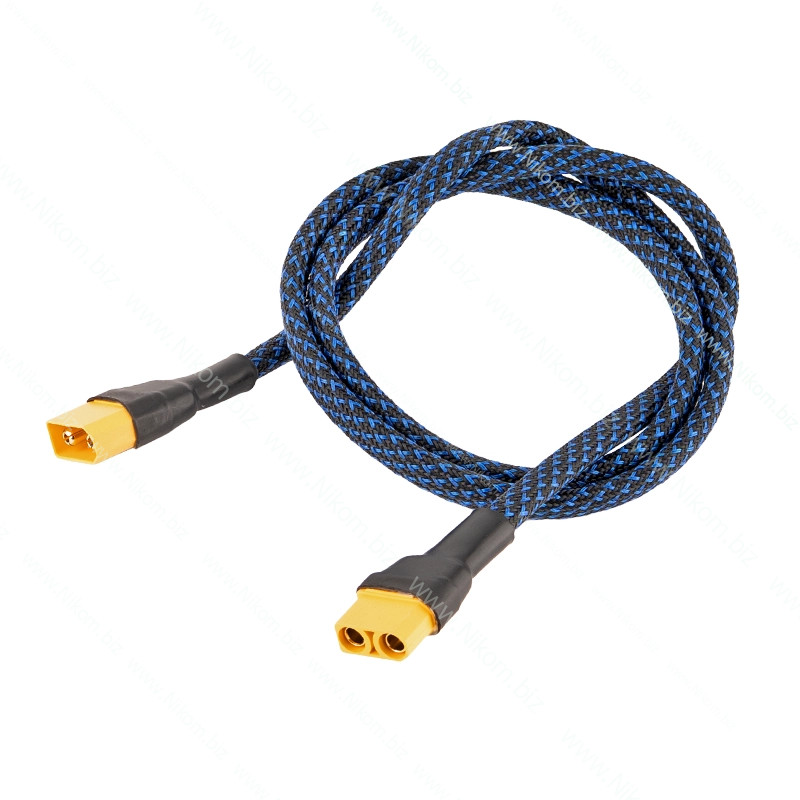

• Подключите аккумулятор к выходному разъему XT90 с помощью соответствующего кабеля, соблюдая правильную полярность.
• Для литиевых аккумуляторных сборок используйте соответствующую BMS с защитой от перезарядки и контролем ячеек.

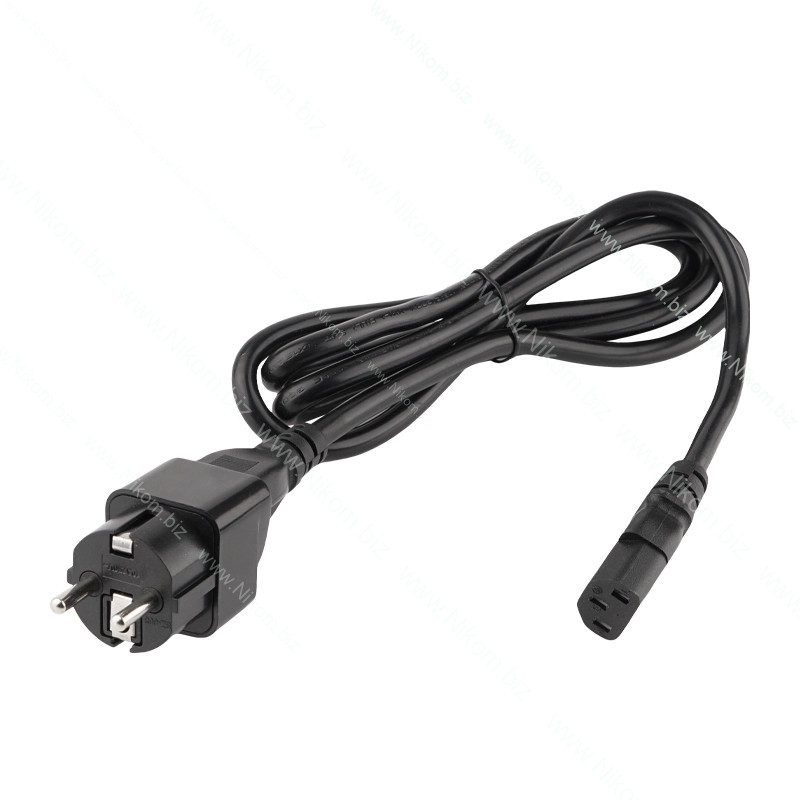

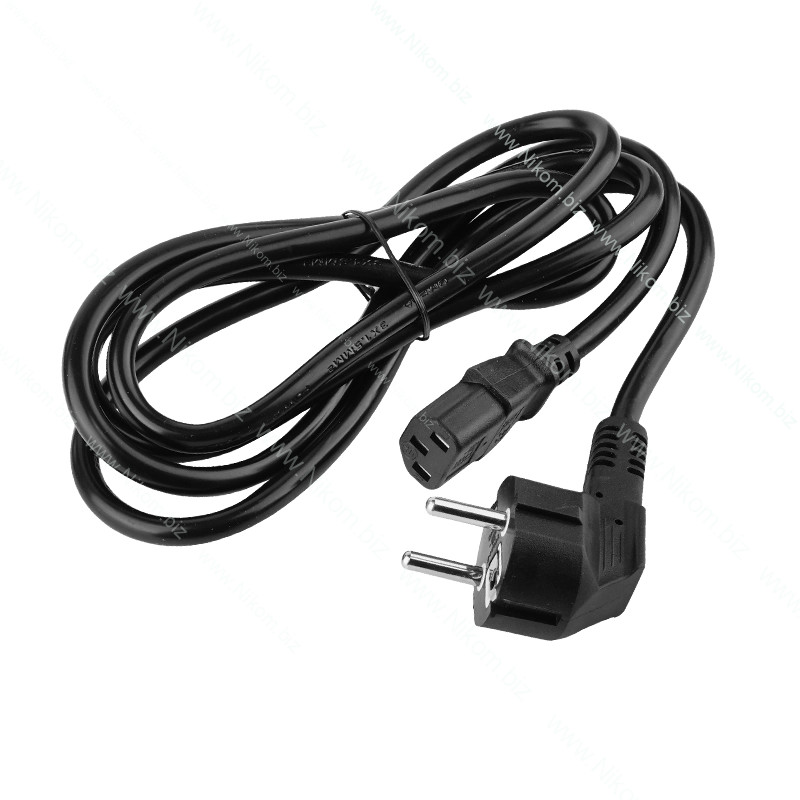

• Подключите зарядное устройство к совместимому источнику переменного напряжения в соответствии с маркировкой на корпусе.
• Кнопкой S выберите параметр выходного напряжения и установите значение, рекомендованное производителем аккумулятора.
• Установите зарядный ток с учетом емкости аккумулятора, ограничений BMS, кабелей и разъемов.
• При необходимости настройте ток завершения зарядки.
• Проверьте установленные параметры и запустите зарядку кнопкой M.
• Во время зарядки контролируйте напряжение, ток и температуру аккумулятора.
• После завершения зарядки остановите процесс, отключите сетевое питание и отсоедините аккумулятор.
• При работе от генератора учитывайте его номинальную мощность, пусковые токи зарядного устройства и возможные колебания входного напряжения и частоты.
• Не превышайте допустимые зарядные параметры аккумулятора. Не используйте устройство для зарядки литиевых сборок без надлежащего контроля и защиты.
