Описание

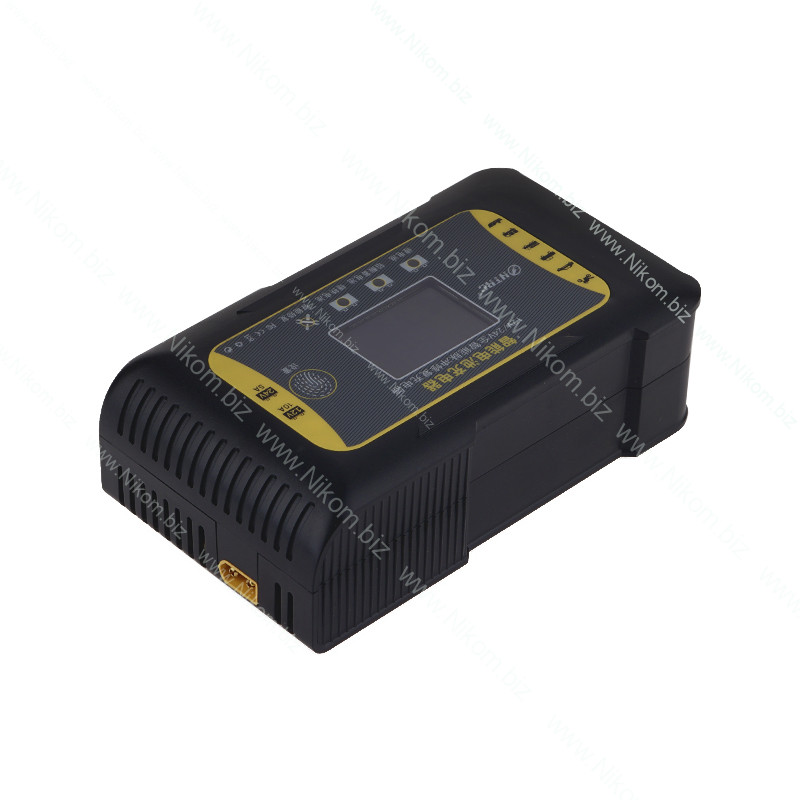

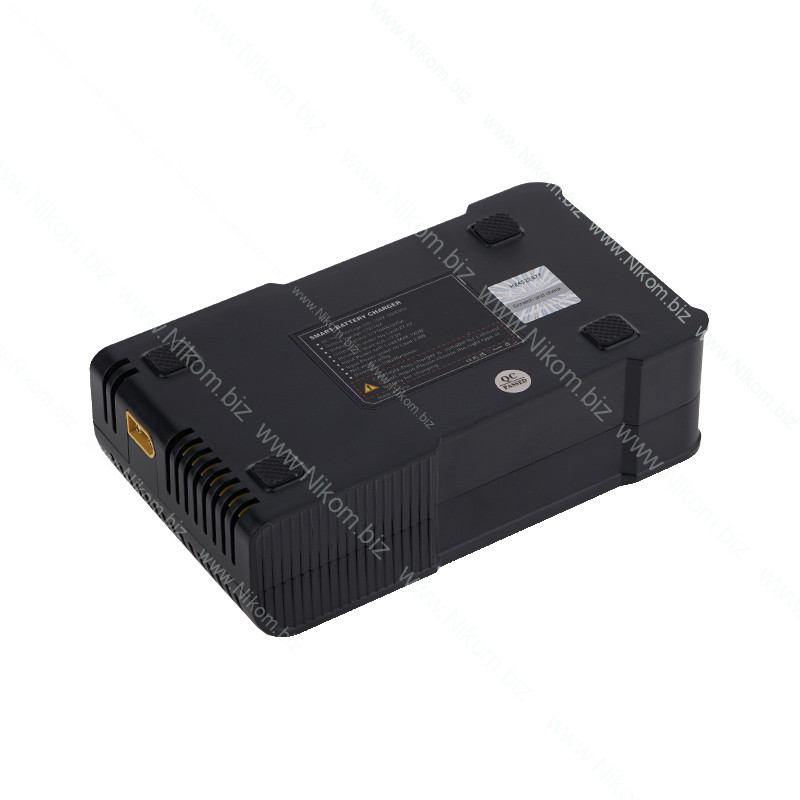

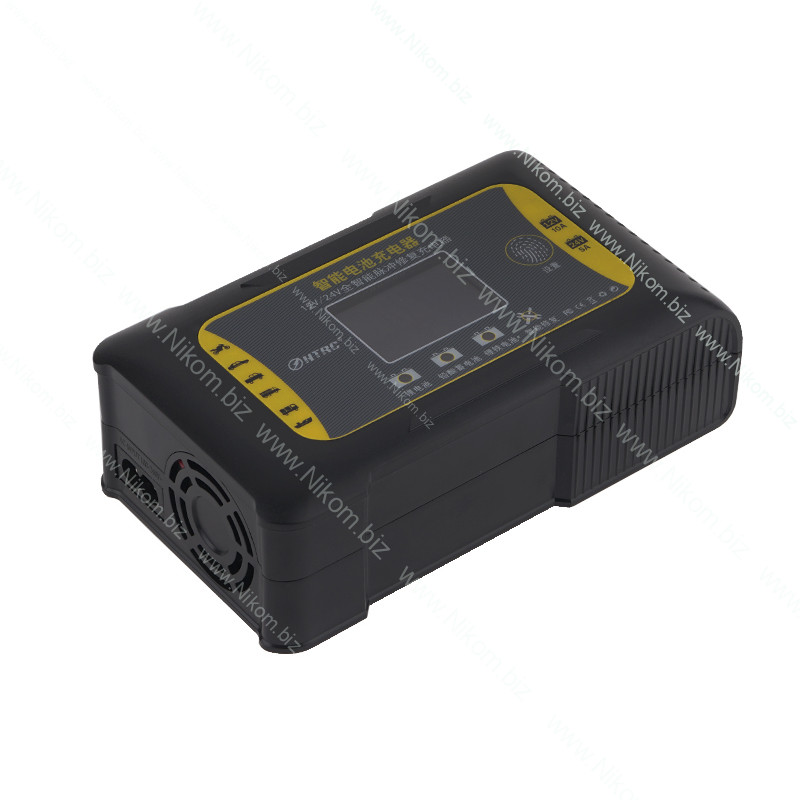

HTRC P10 12V 10A / 24V 5A — интеллектуальное зарядное устройство для литиевых (Li-ion), свинцово-кислотных (Pb) и литий-железо-фосфатных (LiFePO4) аккумуляторов. Поддерживает зарядку совместимых аккумуляторных батарей с номинальным напряжением 12 В и 24 В.

Устройство оснащено микропроцессорным управлением и поддерживает 7-ступенчатый алгоритм зарядки. Максимальный заявленный зарядный ток составляет 10 А для аккумуляторов 12 В и 5 А для аккумуляторов 24 В. Предусмотрена температурная компенсация зарядного напряжения для свинцово-кислотных аккумуляторов, которая помогает уменьшить риск чрезмерной или недостаточной зарядки.

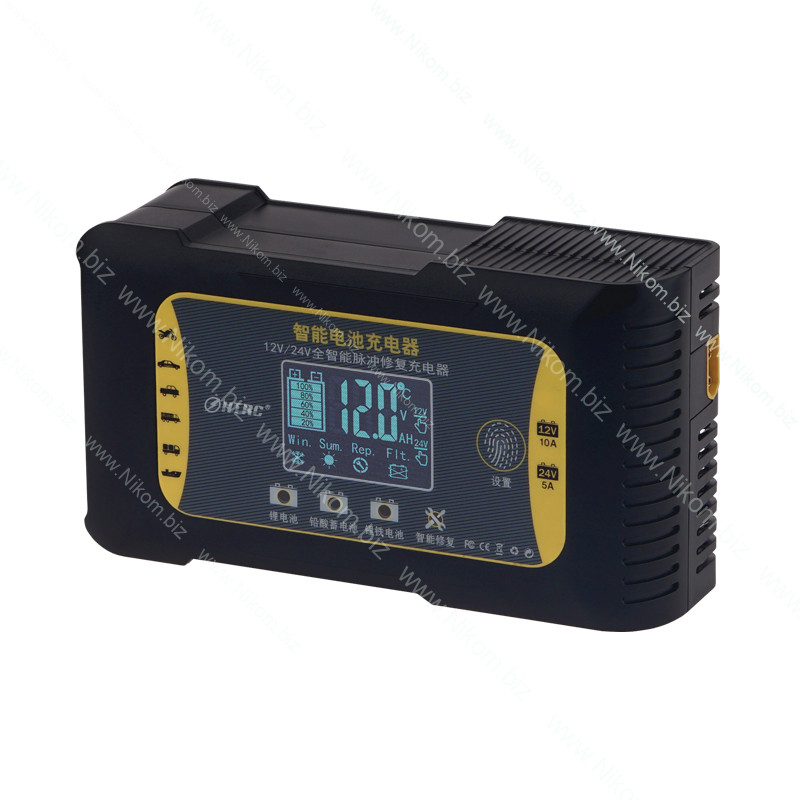

Зарядное устройство оснащено LCD-дисплеем для отображения напряжения, тока, температуры и емкости. Предусмотрены защита от обратной полярности, короткого замыкания и перезарядки. Подходит для обслуживания аккумуляторов транспортных средств, резервных источников питания и автономных систем электроснабжения.

Технические характеристики

• Производитель: HTRC
• Модель: P10
• Тип устройства: интеллектуальное зарядное устройство
• Поддерживаемые типы аккумуляторов: Li-ion, Pb, LiFePO4
• Номинальные режимы напряжения: 12 В / 24 В
• Входное напряжение: 100–240 В AC
• Заявленный выходной ток в режиме 12 В: до 10 А
• Заявленный выходной ток в режиме 24 В: до 5 А
• Выходное напряжение без нагрузки: 27,6 В (по данным продавца)
• Минимальное начальное напряжение аккумулятора: более 9 В
• Заявленная максимальная входная мощность под нагрузкой: 120 Вт
• Количество этапов зарядки: 7
• Управление: микропроцессорное
• Дисплей: LCD
• Отображаемые параметры: напряжение, ток, температура, емкость
• Температурная компенсация зарядного напряжения: предусмотрена
• Защита от обратной полярности: да
• Защита от короткого замыкания: да
• Защита от перезарядки: да
• Размеры: 160×90×54 мм
• Вес: 330 г

Функционал

• Зарядка совместимых литиевых и свинцово-кислотных аккумуляторов
• Поддержка режимов 12 В и 24 В
• Микропроцессорное управление зарядкой
• 7-ступенчатый алгоритм зарядки
• Зарядный ток до 10 А в режиме 12 В
• Зарядный ток до 5 А в режиме 24 В
• Температурная компенсация зарядного напряжения для совместимых свинцово-кислотных аккумуляторов
• Контроль параметров зарядки с помощью LCD-дисплея
• Защита от неправильного подключения полярности
• Защита от короткого замыкания и перезарядки

Подключение

• Перед подключением отсоедините зарядное устройство от электросети.
• Проверьте химический тип аккумулятора, номинальное напряжение и допустимые параметры зарядки.

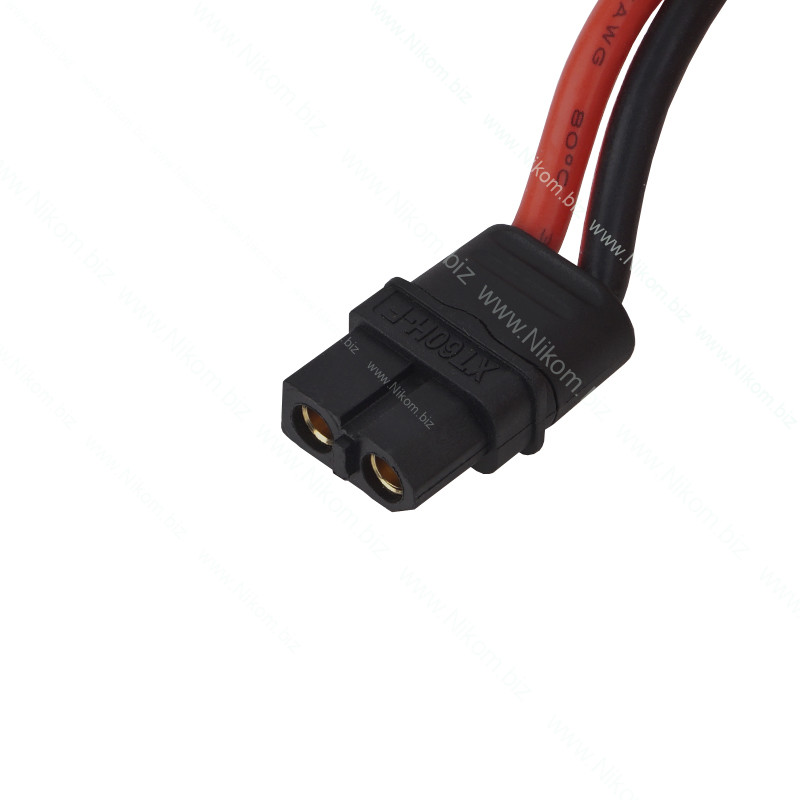

• Подключите комплектный кабель XT60 с зажимами «крокодил» к соответствующему разъему зарядного устройства.
• Подключите красный зажим (+) к положительной клемме аккумулятора.
• Подключите черный зажим (−) к отрицательной клемме аккумулятора.
• Подключите сетевой кабель к устройству и электросети 100–240 В AC.
• Выберите режим зарядки, соответствующий типу аккумулятора и его напряжению.
• Для Li-ion и LiFePO4 обязательно проверьте соответствие конечного зарядного напряжения конфигурации аккумуляторной сборки и требованиям BMS. Обозначение 12 В или 24 В само по себе не гарантирует совместимости.
• Не используйте режимы десульфатации или восстановления свинцовых аккумуляторов для литиевых батарей.
• Убедитесь, что зарядный ток не превышает допустимого значения для аккумулятора.
• Контролируйте процесс зарядки по показаниям LCD-дисплея.
• После завершения зарядки отключите устройство от электросети, затем отсоедините зажимы от аккумулятора.
• Обеспечьте надлежащую вентиляцию во время работы зарядного устройства.

Комплектация

• Зарядное устройство HTRC P10 — 1 шт.

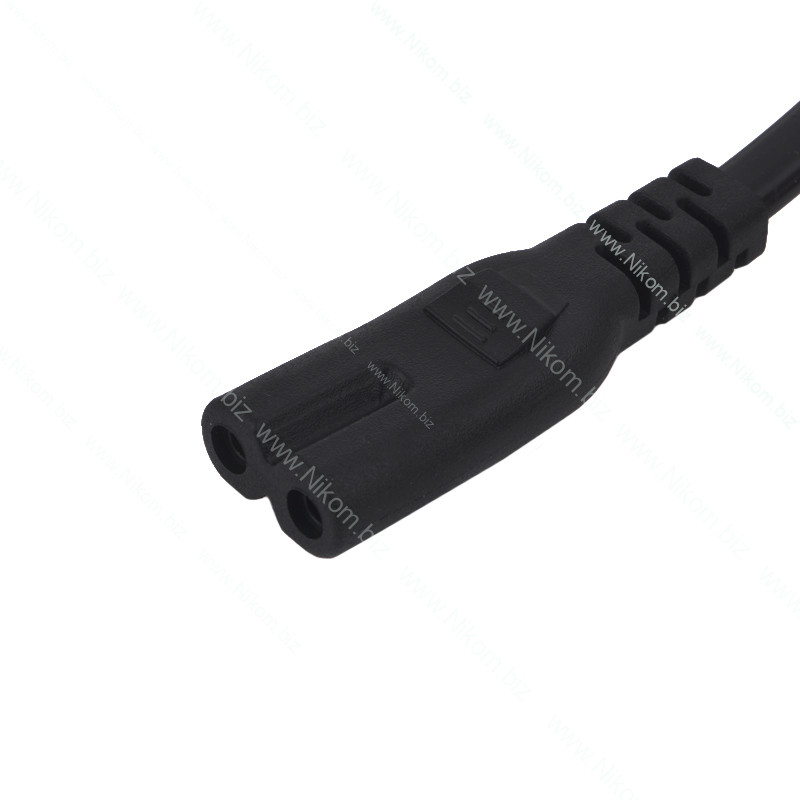

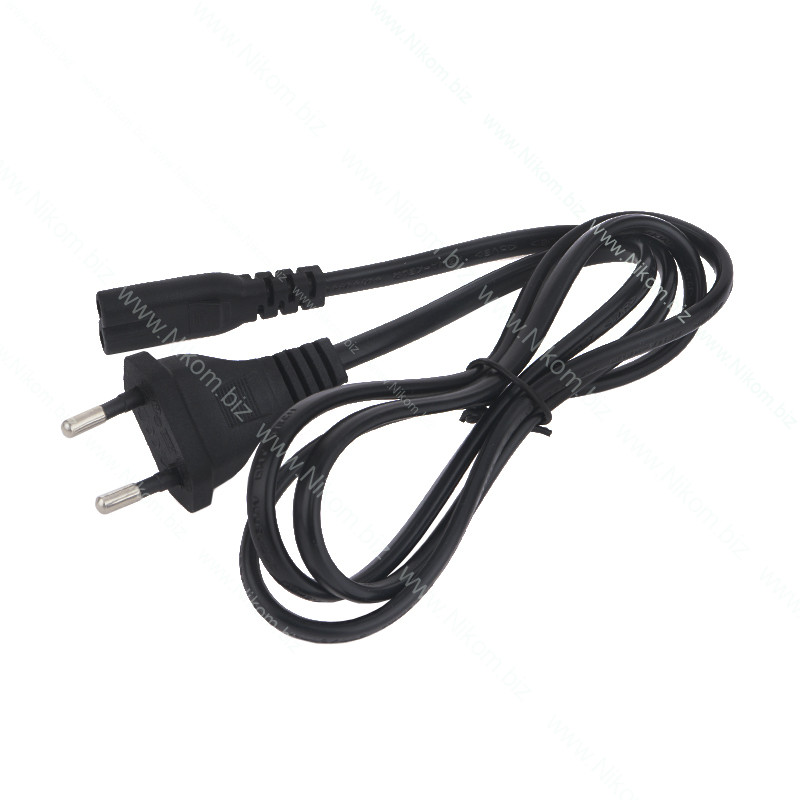

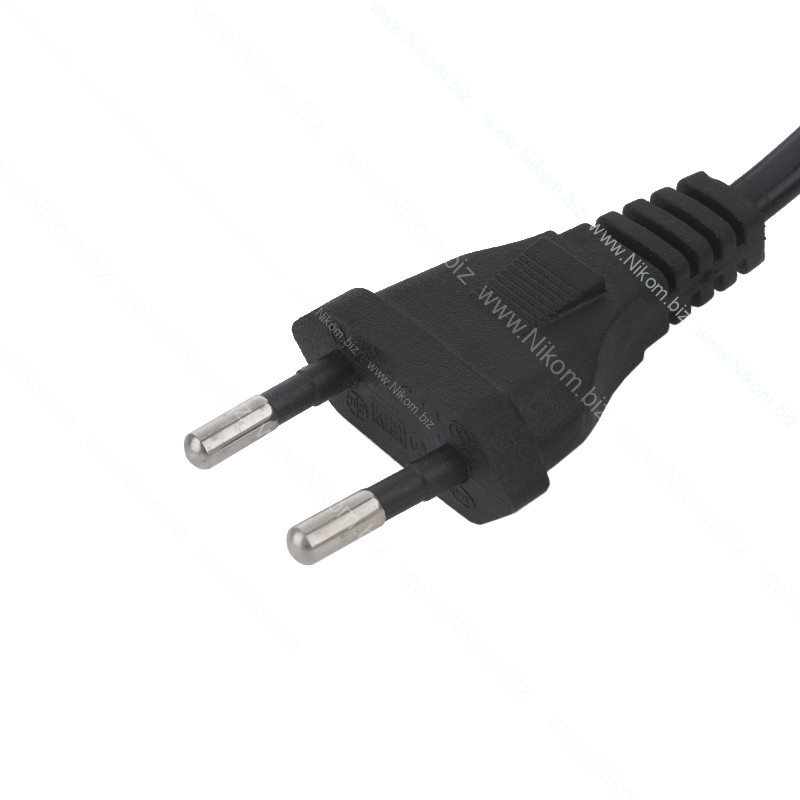

• Сетевой кабель питания — 1 шт.

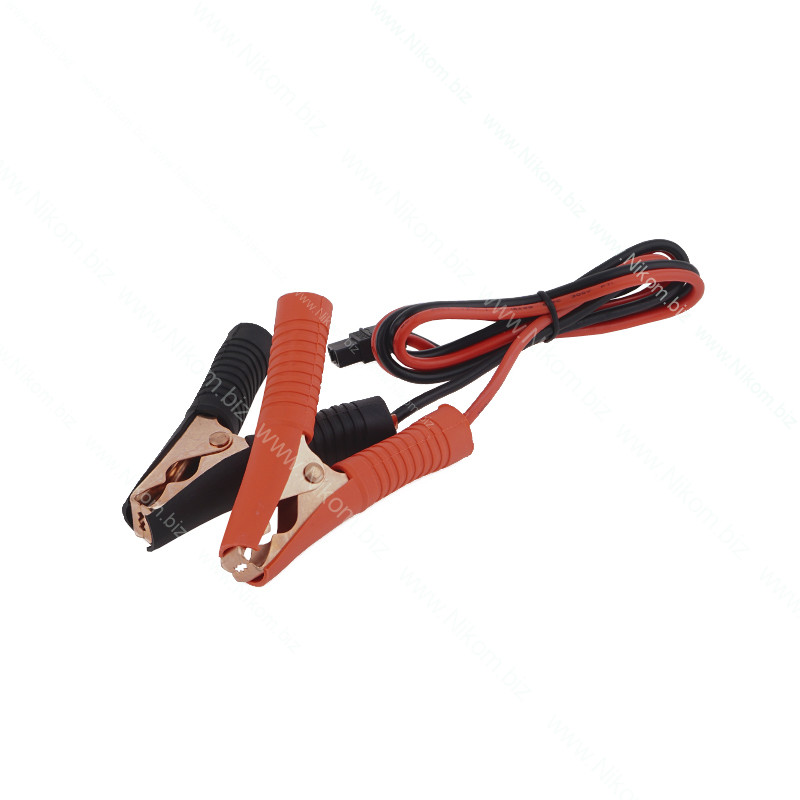

• Кабель XT60 с зажимами «крокодил» — 1 шт.
• Инструкция — 1 шт.
