Описание

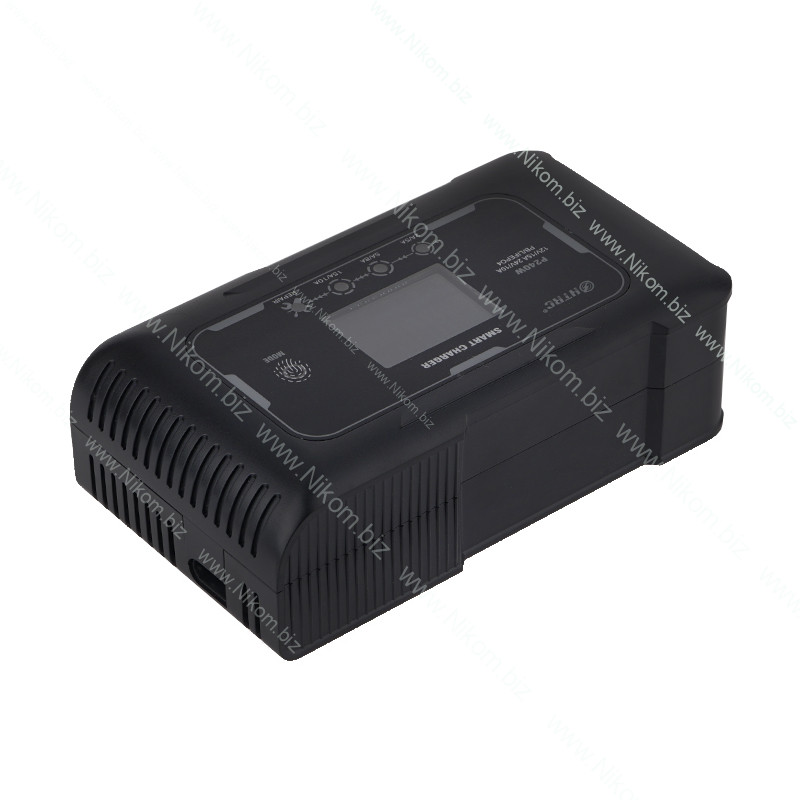

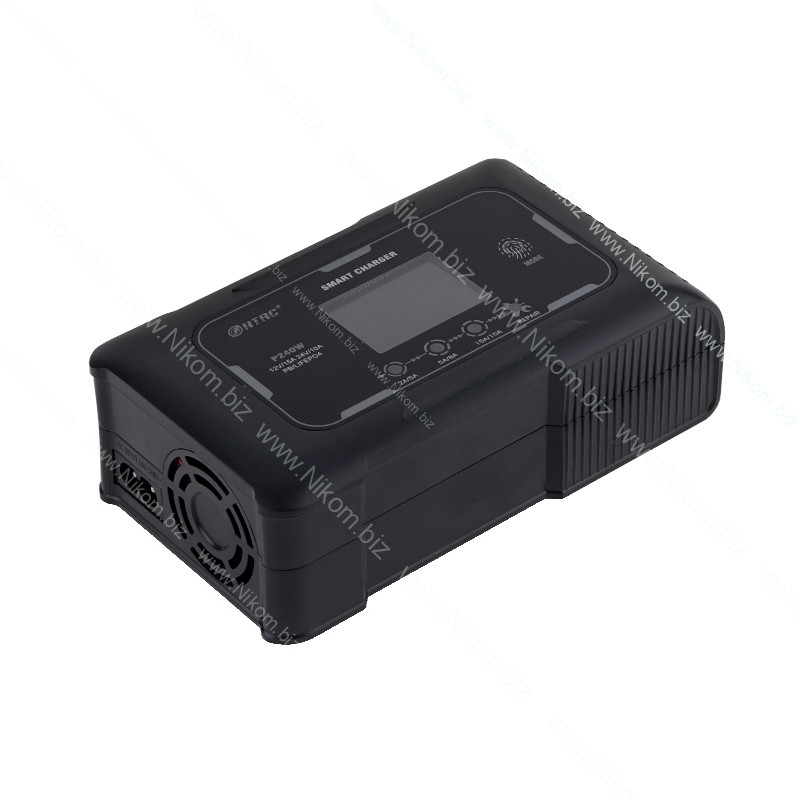

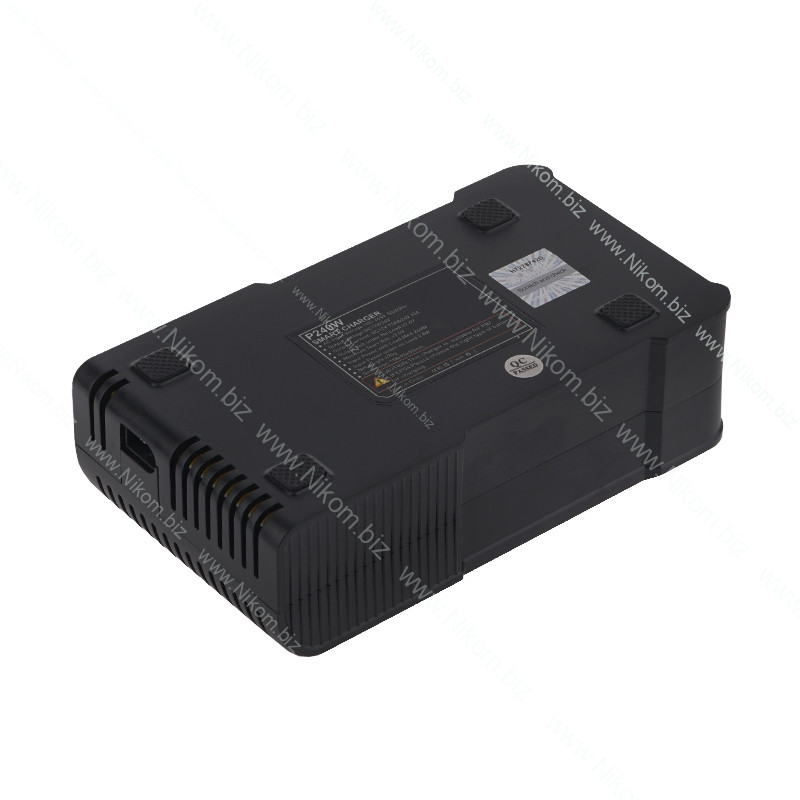

HTRC P240W 12V 15A / 24V 10A — интеллектуальное зарядное устройство для свинцово-кислотных (Pb) и литий-железо-фосфатных (LiFePO4) аккумуляторов с номинальным напряжением 12 или 24 В. Оснащено микропроцессорным управлением и 7-ступенчатым алгоритмом зарядки, обеспечивающим автоматическое управление процессом зарядки аккумулятора.

Устройство поддерживает зарядный ток до 15 А для аккумуляторов 12 В и до 10 А для аккумуляторов 24 В. Предусмотрена температурная компенсация напряжения зарядки, предназначенная для предотвращения чрезмерной или недостаточной зарядки совместимых свинцово-кислотных аккумуляторов. Для LiFePO4 необходимо использовать соответствующий режим без температурной компенсации напряжения, характерной для свинцовых аккумуляторов.

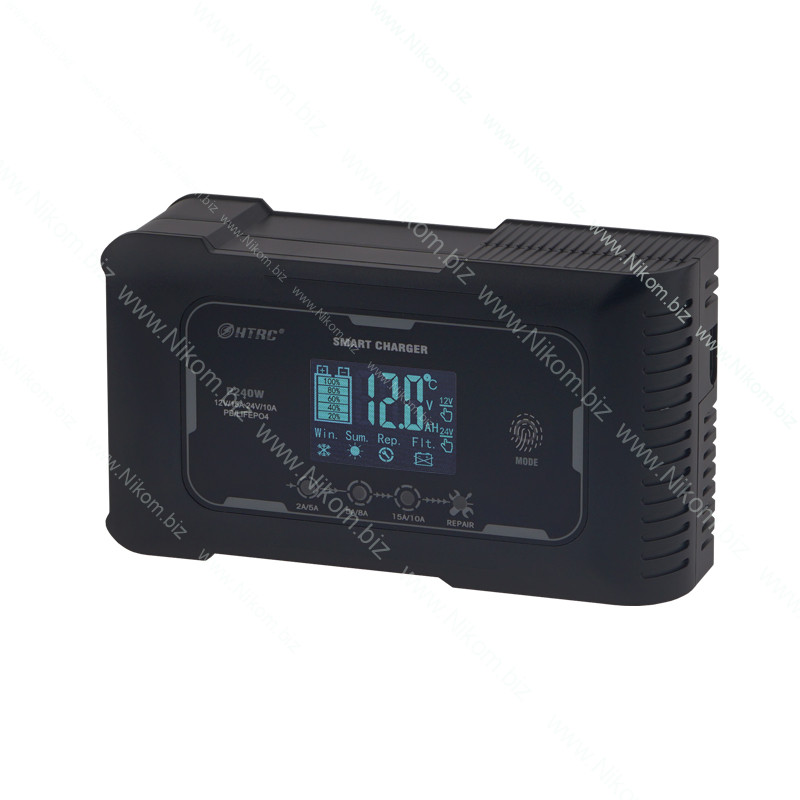

Зарядное устройство оснащено LCD-дисплеем, на котором отображаются напряжение, ток, температура и емкость. Предусмотрены защита от обратной полярности, короткого замыкания и перезарядки. Подходит для обслуживания аккумуляторов автомобилей, электротранспорта, резервных систем питания и другого оборудования.

Технические характеристики

• Производитель: HTRC
• Модель: P240W
• Тип устройства: интеллектуальное зарядное устройство
• Поддерживаемые типы аккумуляторов: свинцово-кислотные (Pb), LiFePO4
• Номинальное напряжение аккумуляторов: 12 В / 24 В
• Входное напряжение: 100–240 В AC
• Выходное напряжение: 12 В / 24 В DC (номинальные режимы)
• Максимальный зарядный ток в режиме 12 В: 15 А
• Максимальный зарядный ток в режиме 24 В: 10 А
• Заявленная максимальная входная мощность: 240 Вт
• Заявленное выходное напряжение без нагрузки: 27,6 В
• Минимальное начальное напряжение аккумулятора: более 9 В (по данным изделия)
• Количество этапов зарядки: 7
• Управление: микропроцессорное
• Дисплей: LCD
• Отображаемые параметры: напряжение, ток, температура, емкость
• Температурная компенсация напряжения зарядки: да, для совместимых свинцово-кислотных аккумуляторов
• Защита от обратной полярности: да
• Защита от короткого замыкания: да
• Защита от перезарядки: да
• Размеры: 160×90×54 мм
• Вес: 380 г

Функционал

• Зарядка свинцово-кислотных аккумуляторов 12 В и 24 В
• Зарядка совместимых аккумуляторов LiFePO4 в соответствующем режиме
• Автоматический 7-ступенчатый процесс зарядки
• Микропроцессорное управление зарядным процессом
• Зарядный ток до 15 А в режиме 12 В
• Зарядный ток до 10 А в режиме 24 В
• Температурная компенсация зарядного напряжения для свинцово-кислотных аккумуляторов
• Контроль параметров зарядки с помощью LCD-дисплея
• Защита от неправильного подключения полярности
• Защита от короткого замыкания и перезарядки

Подключение

• Перед подключением убедитесь, что зарядное устройство отключено от электросети.
• Проверьте тип аккумулятора, его номинальное напряжение 12 или 24 В и допустимый зарядный ток.
• Подключите кабель с зажимами «крокодил» к выходному разъему XT60 зарядного устройства.
• Подключите красный зажим (+) к положительной клемме аккумулятора.
• Подключите черный зажим (−) к отрицательной клемме аккумулятора.
• Подключите сетевой кабель к зарядному устройству и электросети 100–240 В AC.
• Выберите соответствующий режим зарядки в зависимости от напряжения и типа аккумулятора, если это предусмотрено управлением устройства.
• Для аккумуляторов LiFePO4 используйте только совместимый режим зарядки. Аккумуляторная сборка должна иметь соответствующую BMS.
• Убедитесь, что зарядный ток не превышает допустимого значения для аккумулятора.
• Контролируйте процесс зарядки по показаниям LCD-дисплея.
• После завершения зарядки отключите устройство от электросети, затем отсоедините зажимы от аккумулятора.
• Не используйте режимы десульфатации или восстановления свинцовых аккумуляторов для LiFePO4.
• Обеспечьте надлежащую вентиляцию во время зарядки.

Комплектация

• Зарядное устройство HTRC P240W — 1 шт.

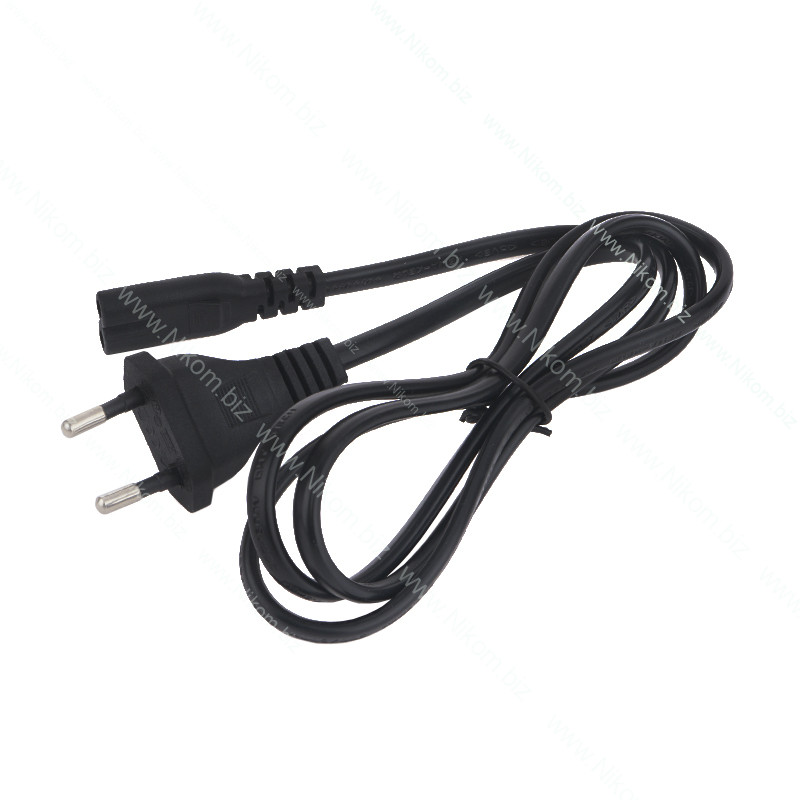

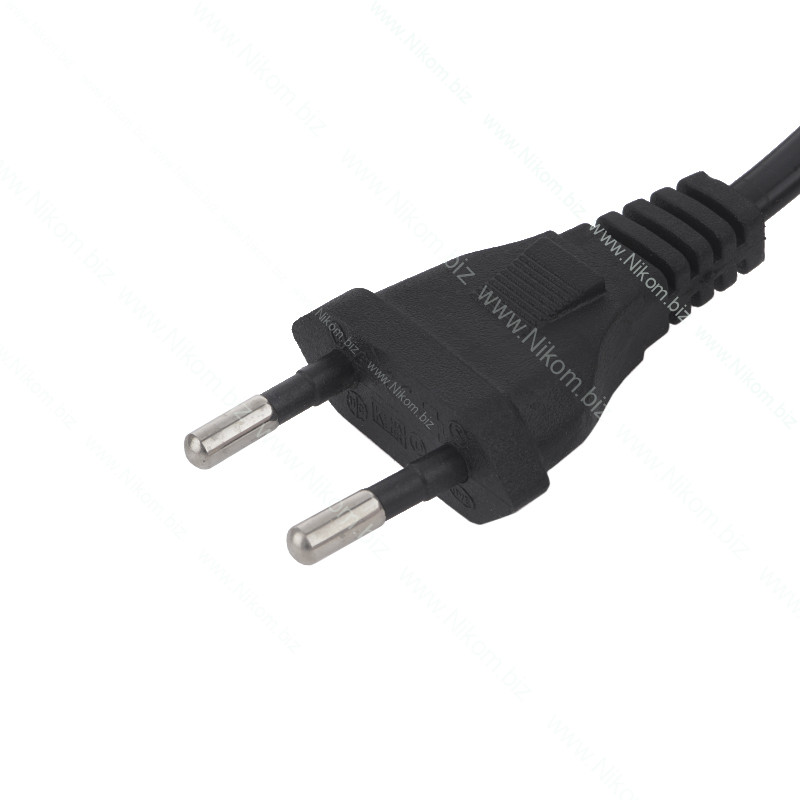

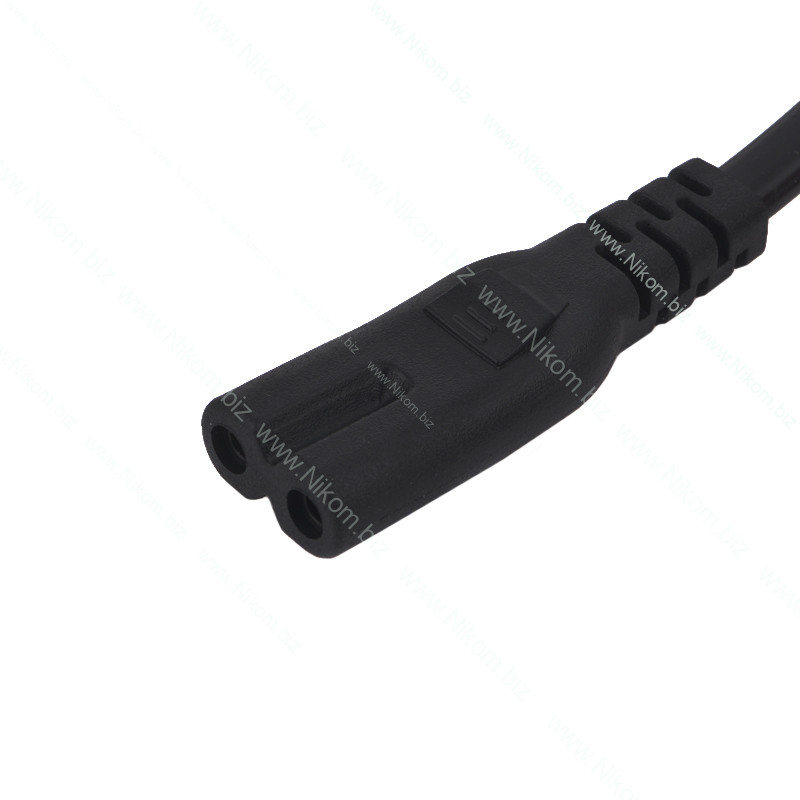

• Сетевой кабель питания — 1 шт.

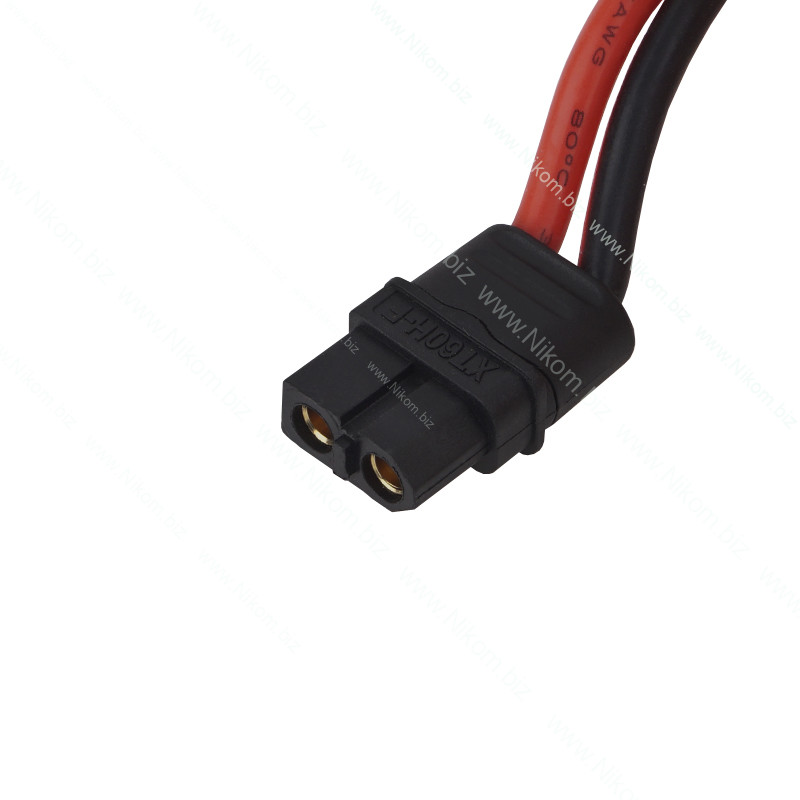

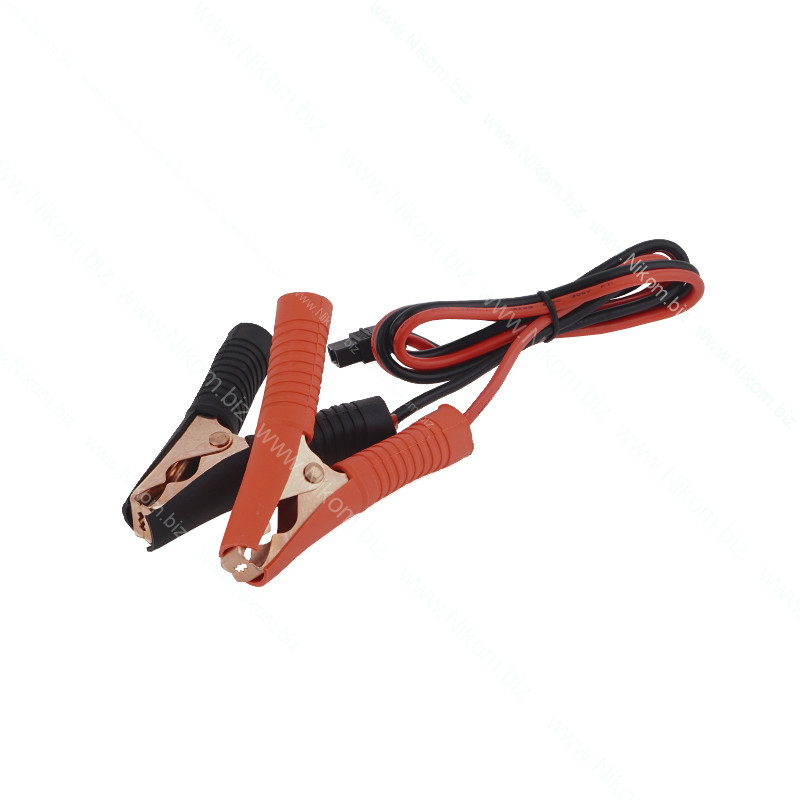

• Кабель XT60 с зажимами «крокодил» — 1 шт.
• Инструкция — 1 шт.
