Описание

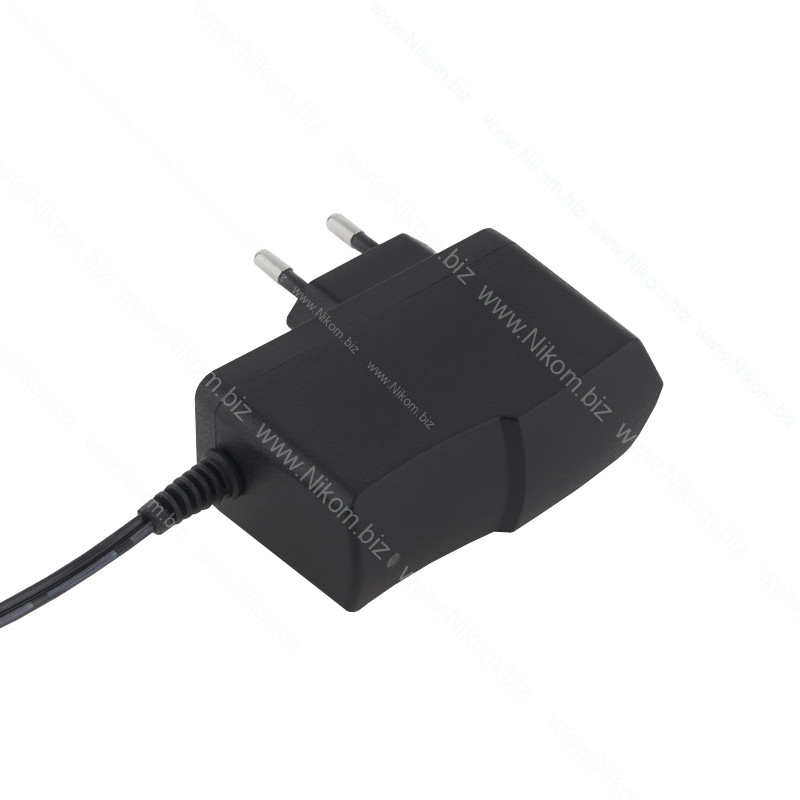

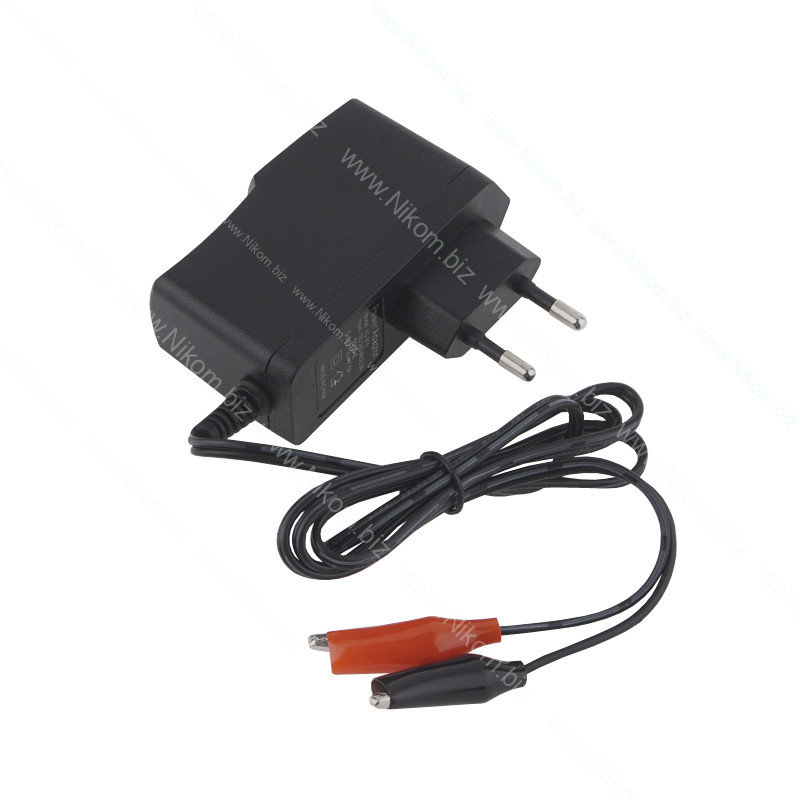

PPI-1201500 — компактное зарядное устройство для свинцово-кислотных аккумуляторов с номинальным напряжением 12 В. Выполнено в виде сетевого адаптера с вилкой для подключения к розетке и выходным кабелем с двумя зажимами «крокодил» для подключения к аккумулятору.

Устройство работает от электросети 100–240 В AC, обеспечивает выходное напряжение 14,2 В DC и зарядный ток 0,7–1,5 А. Оснащено двухцветной светодиодной индикацией состояния зарядки: красный цвет сигнализирует о процессе зарядки, зеленый — о ее завершении.

Зарядное устройство подходит для обслуживания совместимых свинцово-кислотных аккумуляторов 12 В, используемых в охранных системах, аварийном освещении, резервных источниках питания и другом оборудовании.

Технические характеристики

• Модель: PPI-1201500
• Тип устройства: сетевое зарядное устройство
• Назначение: зарядка свинцово-кислотных аккумуляторов
• Тип аккумуляторов: Pb (свинцово-кислотные)
• Номинальное напряжение аккумулятора: 12 В
• Входное напряжение: 100–240 В AC
• Выходное напряжение: 14,2 В DC
• Выходной ток: 0,7–1,5 А
• Максимальная расчетная выходная мощность: 21,3 Вт
• Индикация: светодиодная, красный/зеленый
• Красный индикатор: процесс зарядки
• Зеленый индикатор: завершение зарядки
• Входное подключение: сетевая вилка
• Выходное подключение: кабель с двумя зажимами «крокодил»
• Тип корпуса: закрытый
• Материал корпуса: пластик
• Степень защиты: IP20
• Размеры: 77×30×61 мм

Функционал

• Зарядка свинцово-кислотных аккумуляторов с номинальным напряжением 12 В
• Питание от электросети 100–240 В AC
• Зарядка с выходным напряжением 14,2 В DC
• Светодиодная индикация процесса зарядки и ее завершения
• Подключение аккумулятора с помощью зажимов «крокодил»
• Компактный корпус с сетевой вилкой

Подключение

• Убедитесь, что зарядное устройство не подключено к электросети.
• Проверьте тип аккумулятора: устройство предназначено только для свинцово-кислотных аккумуляторов с номинальным напряжением 12 В.
• Убедитесь, что аккумулятор допускает зарядку напряжением 14,2 В и током до 1,5 А.

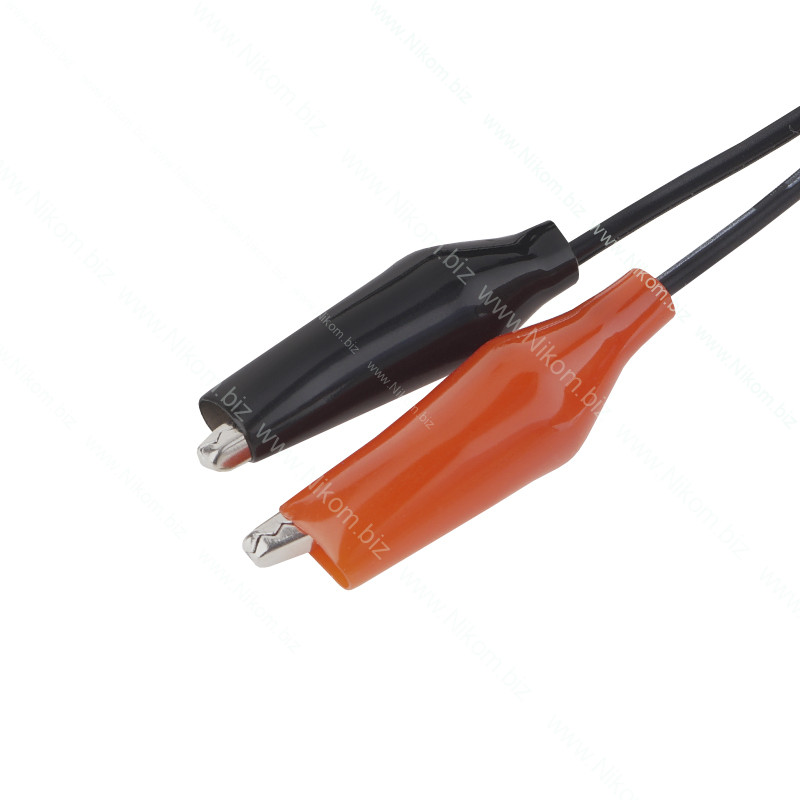

• Подключите красный зажим «крокодил» к положительному полюсу аккумулятора (+).
• Подключите черный зажим «крокодил» к отрицательному полюсу аккумулятора (−).
• После проверки полярности вставьте зарядное устройство в розетку 100–240 В AC.
• Красный светодиод сигнализирует о процессе зарядки аккумулятора.
• Зеленый светодиод сигнализирует о завершении зарядки.
• После завершения зарядки отключите устройство от электросети, затем снимите зажимы с аккумулятора.
• Используйте зарядное устройство в сухом помещении с надлежащей вентиляцией.
• Не используйте для аккумуляторов Li-ion, LiPo, LiFePO4 и аккумуляторов с другим номинальным напряжением.
