Описание

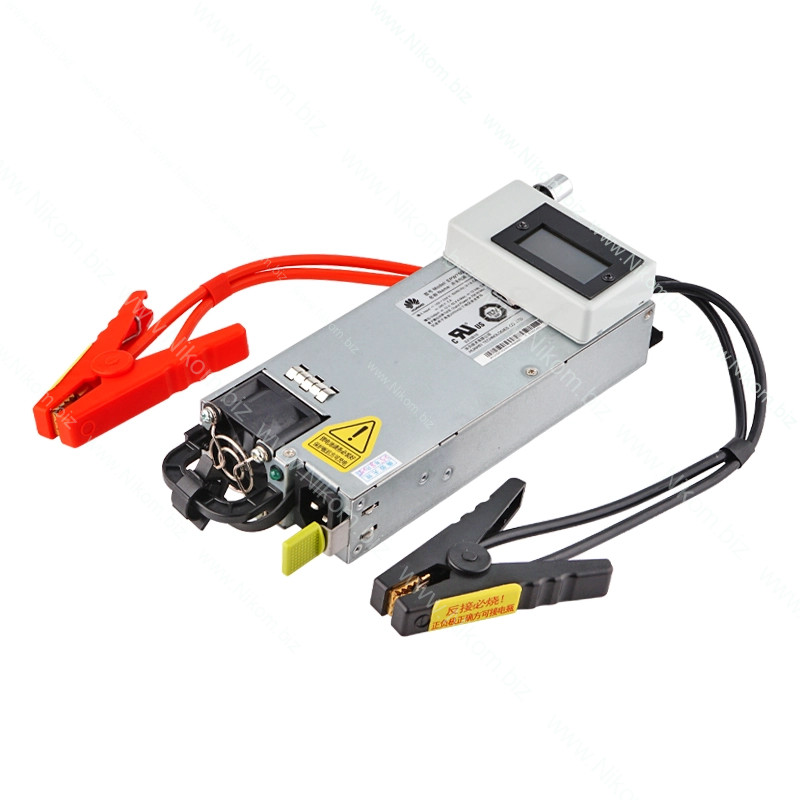

Универсальное зарядное устройство 2.8–15.9V 61A 750W — мощное интеллектуальное зарядное устройство с регулировкой выходного напряжения и тока. Предназначено для зарядки свинцово-кислотных (Pb), литий-железо-фосфатных (LiFePO4) и литий-ионных (Li-ion) аккумуляторов и аккумуляторных сборок с соответствующими параметрами зарядки.

Устройство обеспечивает регулировку выходного напряжения в диапазоне 2,8–15,9 В, максимальный ток до 61 А и мощность до 750 Вт. Оснащено цветным дисплеем диагональю 1,77 дюйма, отображающим напряжение, ток, мощность, температуру, время зарядки и переданную аккумулятору емкость в реальном времени.

Предусмотрены режимы стабилизации напряжения (CV) и тока (CC), сохранение настроек после отключения питания, автоматическое завершение зарядки и переход в режим ожидания. Для охлаждения используется вентилятор с автоматической регулировкой скорости. Устройство оснащено защитой от перенапряжения, перегрузки, короткого замыкания, перегрева и обратной полярности.

Технические характеристики

• Тип устройства: универсальное регулируемое зарядное устройство
• Поддерживаемые типы аккумуляторов: Pb, LiFePO4, Li-ion
• Входное напряжение: 100–240 В AC
• Диапазон выходного напряжения: 2,8–15,9 В DC
• Максимальный выходной ток: 61 А
• Максимальная выходная мощность: 750 Вт
• Регулировка выходного напряжения: да
• Регулировка выходного тока: да
• Режимы работы: CC (постоянный ток), CV (постоянное напряжение)

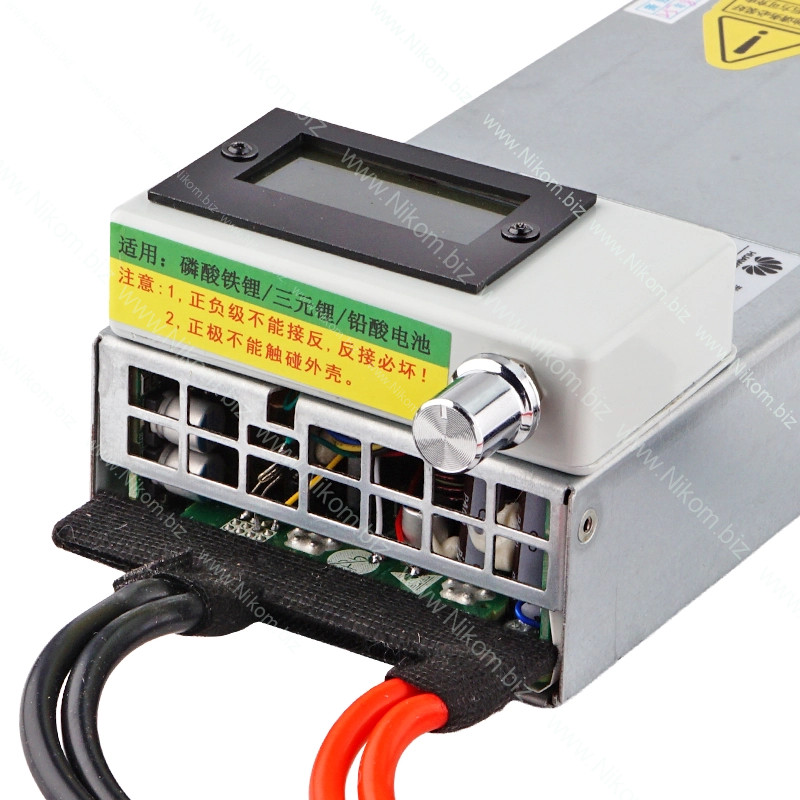

• Дисплей: цветной, 1,77 дюйма
• Отображаемые параметры: напряжение, ток, мощность, заряженная емкость, время зарядки, температура
• Сохранение настроек после выключения: да
• Автоматическое завершение зарядки: да
• Режим ожидания после завершения зарядки: да

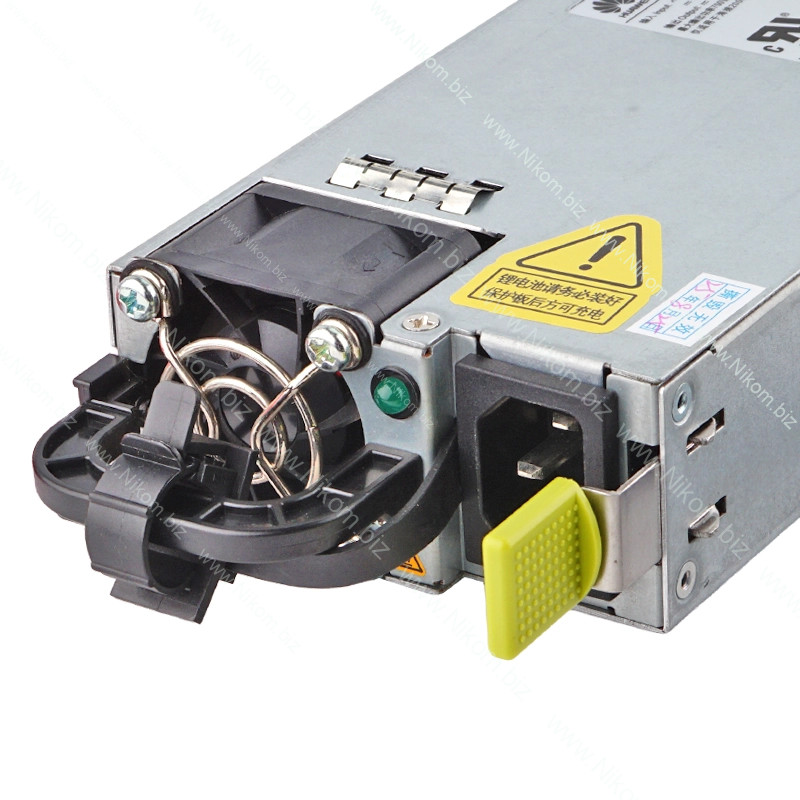

• Охлаждение: активное, вентилятор с регулировкой скорости
• Защита от перенапряжения: да
• Защита от перегрузки: да
• Защита от короткого замыкания: да
• Защита от перегрева: да
• Защита от обратной полярности: да
• Материал корпуса: металл, пластик

Функционал

• Зарядка аккумуляторов Pb, LiFePO4 и Li-ion с настройкой параметров
• Плавная регулировка выходного напряжения и ограничения тока
• Режим CC — зарядка со стабилизацией тока
• Режим CV — зарядка со стабилизацией напряжения
• Отображение текущих параметров зарядки на дисплее
• Подсчет переданной аккумулятору емкости
• Отображение времени зарядки и температуры
• Сохранение установленных параметров после отключения питания
• Автоматическое завершение зарядки с переходом в режим ожидания
• Активное охлаждение с регулировкой скорости вентилятора
• Комплексная защита устройства во время работы

Примеры настройки напряжения зарядки

• Свинцово-кислотный аккумулятор Pb 12 В: 14,4–14,5 В
• LiFePO4, 4S (4 последовательные ячейки): 14,6 В
• Li-ion, 3S (3 последовательные ячейки): 12,6 В

Важно: приведенные значения являются типовыми примерами. Точное напряжение и допустимый зарядный ток необходимо устанавливать в соответствии с документацией аккумулятора и BMS. Максимальный ток 61 А доступен не во всем диапазоне напряжений из-за ограничения мощности 750 Вт.

Подключение

• Перед подключением аккумулятора убедитесь, что зарядное устройство не подает напряжение на выход.
• Проверьте тип аккумулятора, количество последовательно соединенных ячеек, допустимое напряжение и максимальный зарядный ток.
• Подключите зарядное устройство к электросети 100–240 В AC.
• Установите выходное напряжение в соответствии с типом аккумулятора и ограничение тока в соответствии с его характеристиками.
• Убедитесь, что выбранные параметры не превышают допустимых значений аккумулятора и BMS.
• Подключите положительный выход (+) зарядного устройства к положительному полюсу аккумулятора, а отрицательный выход (−) — к отрицательному полюсу.
• Включите зарядку и контролируйте напряжение, ток, мощность и температуру по показаниям дисплея.
• После завершения зарядки убедитесь, что выходной ток прекратился или устройство перешло в режим ожидания.
• Выключите выход зарядного устройства перед отсоединением аккумулятора.
• Для зарядки литиевых аккумуляторных сборок используйте исправную BMS с соответствующими настройками защиты и балансировки.
• Обеспечьте достаточную вентиляцию устройства и используйте кабели и соединения, рассчитанные на установленный зарядный ток.
