Описание

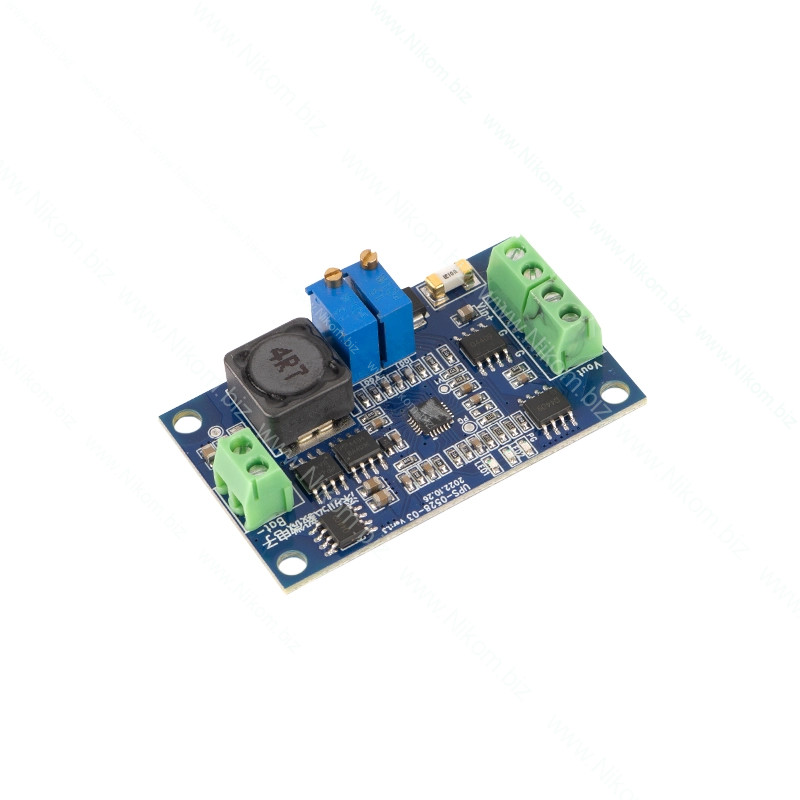

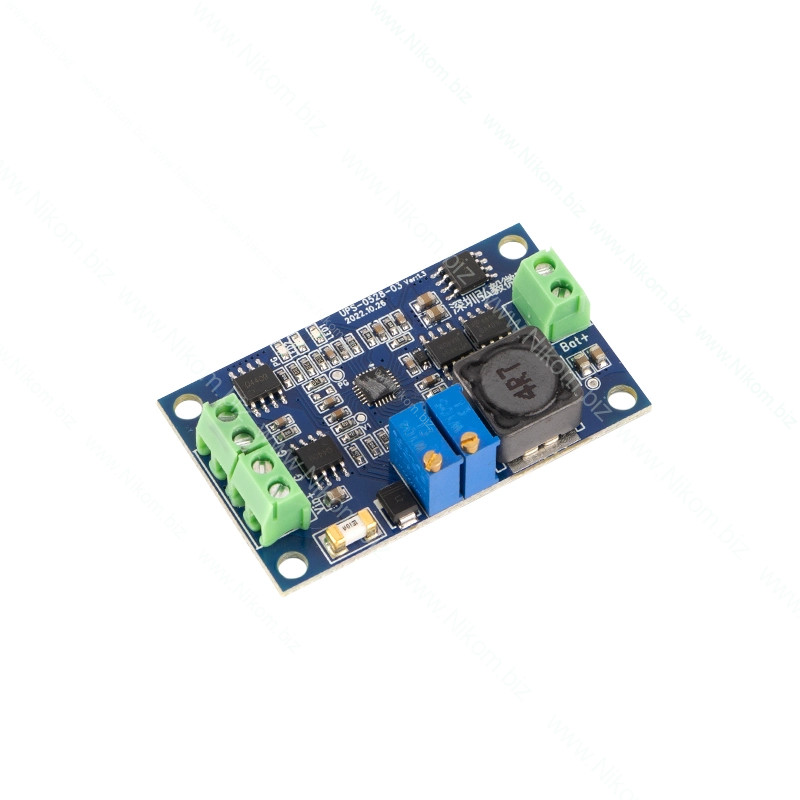

UPS-0528-03 – это модуль источника бесперебойного питания (UPS), разработанный для зарядки и питания устройств от литиевых и свинцово-кислотных батарей. Основные функции и характеристики этого модуля включают:

• Функция бесперебойного питания: При наличии входного источника постоянного тока выходное напряжение равно входному напряжению. Если входной источник постоянного тока отключается или напряжение падает ниже напряжения батареи, модуль автоматически переключается на питание от аккумулятора. Это обеспечивает бесперебойное питание подключенных устройств.

• Стабилизация выходного напряжения: Выходное напряжение модуля нестабилизированное, то есть изменяется в зависимости от напряжения аккумулятора или входного напряжения.

• Поддержка различных типов батарей: Модуль поддерживает зарядку и питание от литиевых и свинцово-кислотных батарей, что делает его универсальным решением для различных применений.

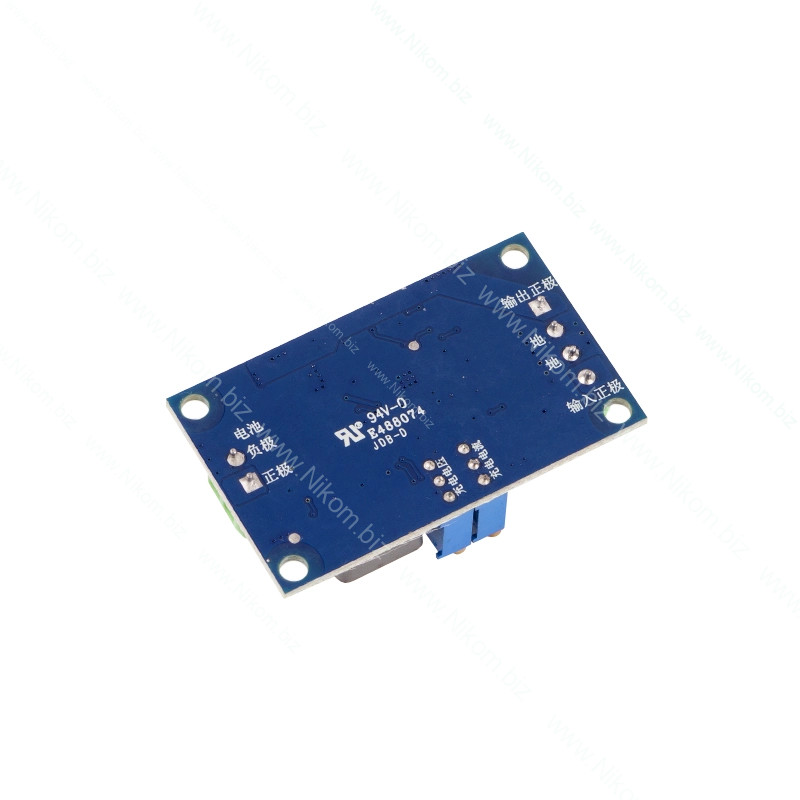

Подключение модуля

• Входное напряжение (V_in): Подключите входной источник постоянного тока (например, адаптер питания) к входным клеммам модуля. Диапазон входного напряжения обычно составляет от 5 до 28 В.
• Аккумулятор (Battery): Подключите литиевую или свинцово-кислотную батарею к соответствующим клеммам модуля.
• Выходное напряжение (V_out): Подключите устройство, требующее бесперебойного питания, к выходным клеммам модуля.

Настройка параметров зарядки

• Регулирование напряжения зарядки: Убедитесь, что входное напряжение на 1 В выше желаемого выходного напряжения зарядки аккумулятора. По умолчанию напряжение зарядки составляет 8,4 В. Вы можете настроить напряжение зарядки в пределах от 3 до 22 В.
• Регулирование тока зарядки: Установите ток зарядки, который может варьироваться от 0,2 до 3 А. По умолчанию установлено 1 А.
