Описание

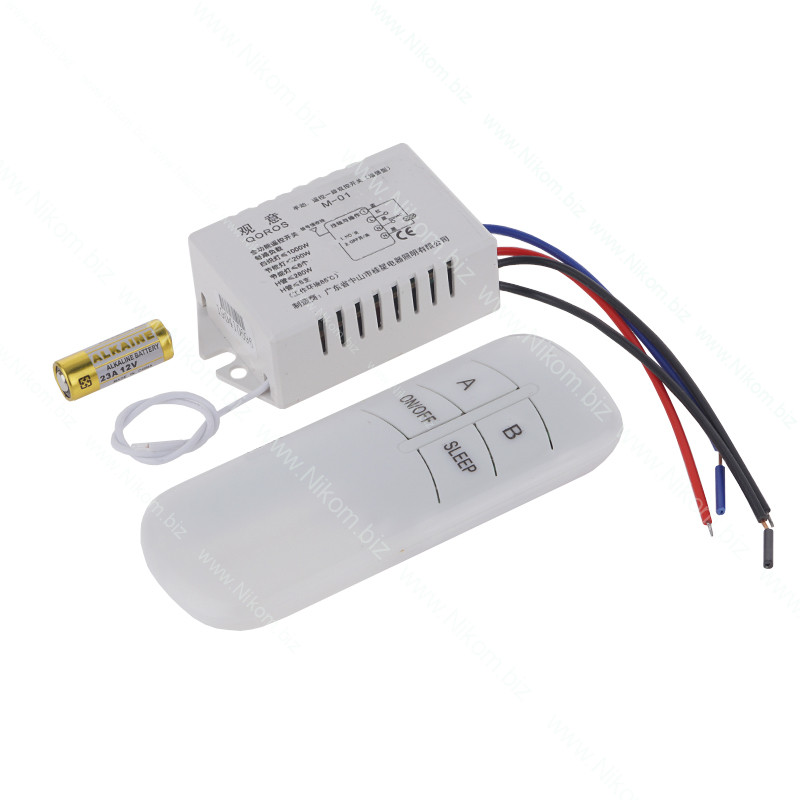

Данный модуль позволит организовать дистанционное управление комнатным освещением, или  любой иной схожей нагрузкой.

Для управления освещением предусмотрен пульт со следующими кнопками:

• ON/OFF - кнопка включения/выключения света;
• A - в данной модели работает аналогично кнопке ON/OFF;

• B - в данной модели не имеет функционального назначения;

• SLEEP - кнопка выключения с задержкой. После нажатия на кнопку свет коротко мигнет, после чего останется включенным в течении 15 секунд, а затем потухнет.

Подключение модуля

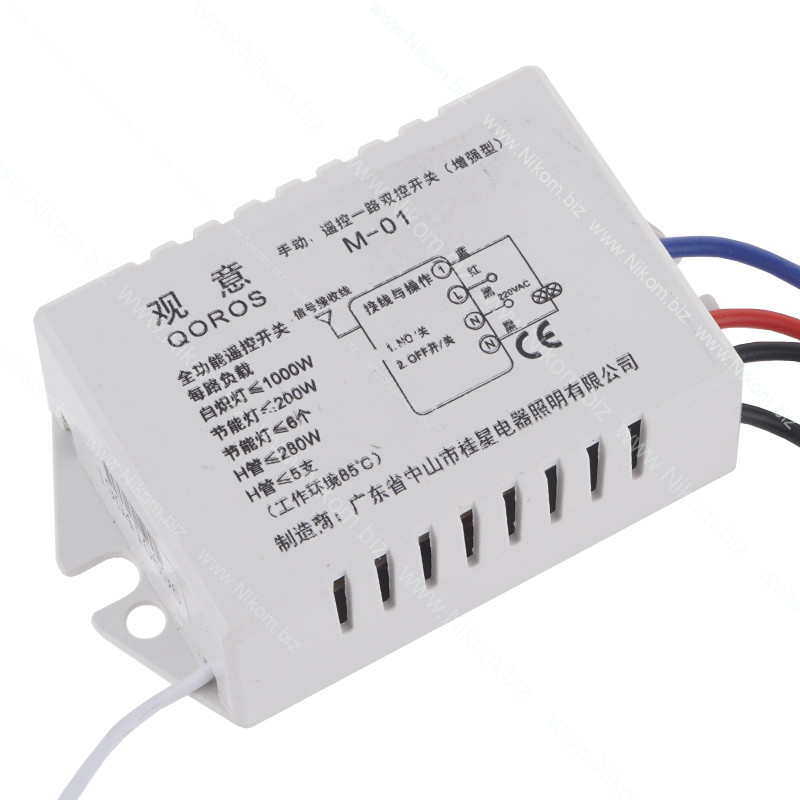

Для подключения модуля к нагрузке и сети 220 В используются следующие провода:

• черный и красный - подключение к сети 220 В;
• черный(крайний) и синий - подключение нагрузки;
• белый тонкий - выступает в роли антенны, в подключении куда-либо не нуждается.

Технические характеристики

• напряжение питания модуля: 220 В;

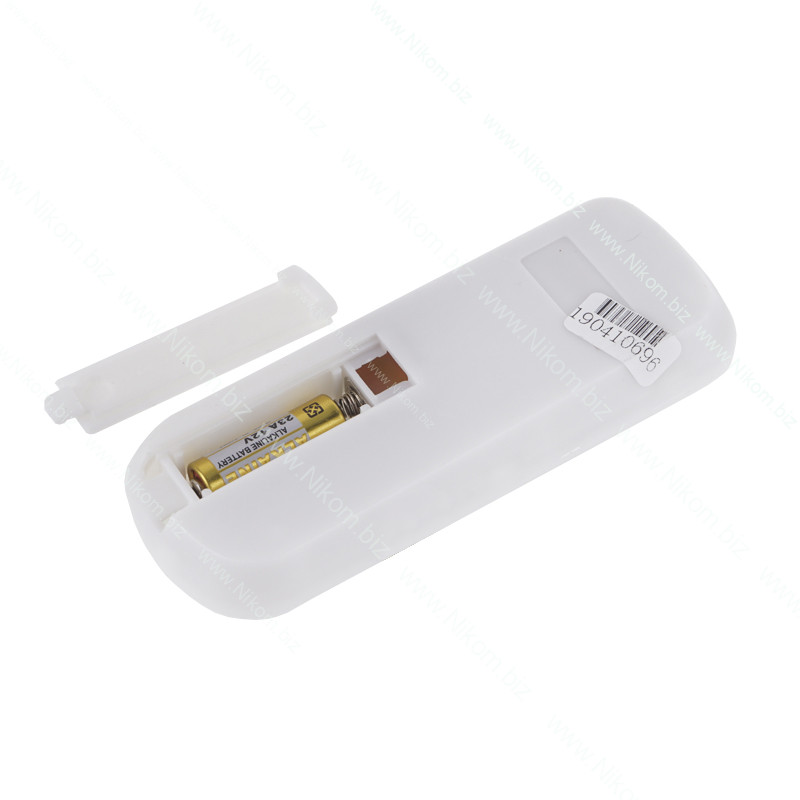

• элемент питания пульта управления: 23A;
• габаритный размер модуля (без учета крепления): 60х42х23 мм.
