Описание

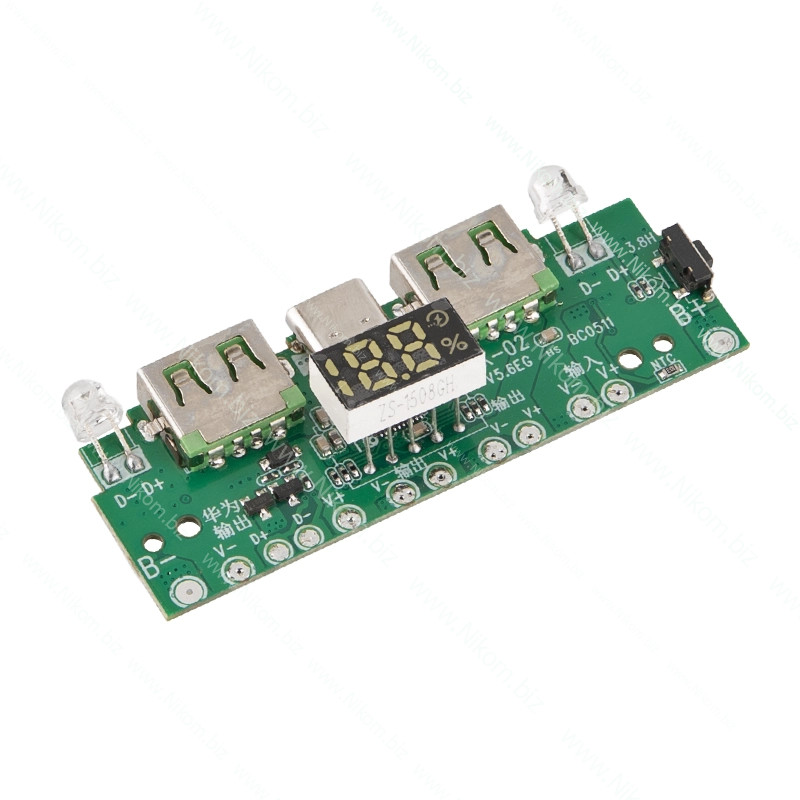

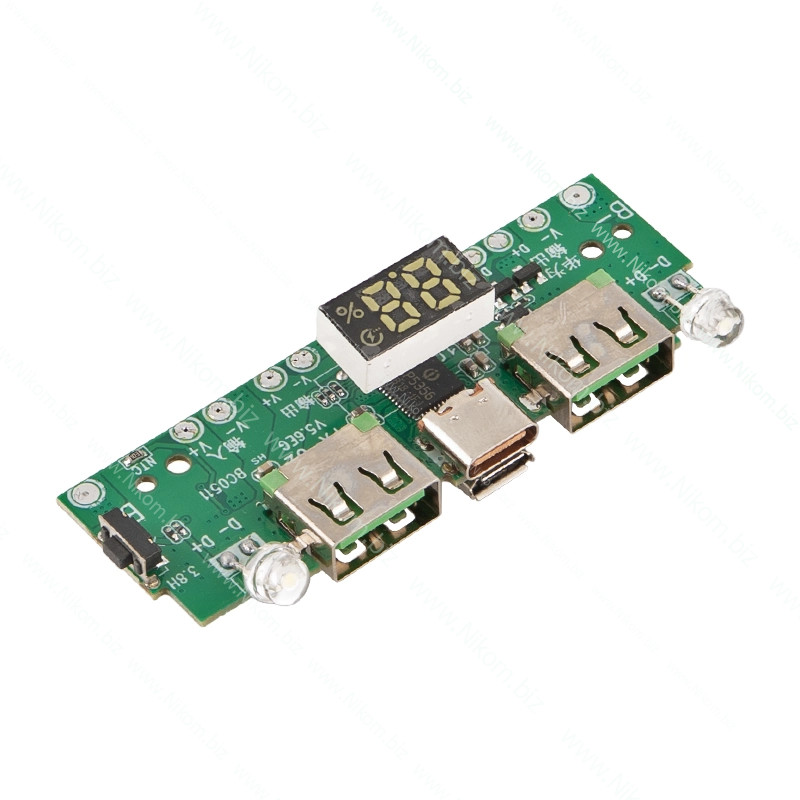

Плата управления повербанком на базе IP5356 с поддержкой двунаправленной быстрой зарядки и выходной мощностью до 22.5 Вт, предназначенная для сборки аккумуляторных зарядных устройств из литиевых элементов. Оснащена цифровым индикатором уровня заряда и портами USB и Type-C.

Технические характеристики

• Микросхема: IP5356
• Максимальная выходная мощность: 22.5 Вт
• Выход Type-C: 5В/3А, 9В/2А, 12В/1.5А
• Выход USB: 5В/3А, 9В/2.2А, 12В/1.67А
• Вход Type-C: 5В/3А, 9В/2А, 12В/1.5А
• Вход MicroUSB: 5В
• Максимальный ток зарядки аккумулятора: до 5 А
• Поддерживаемые типы аккумуляторов: 3.6–4.4 В (литиевые)
• Протоколы быстрой зарядки: PD2.0, PD3.0, PPS, QC2.0, QC3.0, QC4+, FCP, SCP, AFC, SFCP, MTK PE+
• Размер: 66.5×24.5×16.5 мм
• Вес: 10 г
• Индикация: цифровой дисплей

Функционал

• Двунаправленная быстрая зарядка через Type-C
• Зарядка и разрядка литиевых аккумуляторов
• Автоматическое определение протоколов быстрой зарядки
• Повышение напряжения для питания внешних устройств
• Отображение уровня заряда в процентах
• Управление кнопкой (проверка заряда, активация подсветки)
• Встроенный фонарик
• Защита от перезаряда, переразряда, короткого замыкания и перегрузки

Порядок использования

• Подключить аккумулятор к контактам B+ и B- с соблюдением полярности
• После подключения выполнить первичную активацию, подключив зарядное устройство к плате
• Дождаться включения дисплея и индикации заряда
• Подключать нагрузку через USB или Type-C для зарядки устройств
• Короткое нажатие кнопки — отображение уровня заряда
• Длительное нажатие кнопки — включение или выключение фонарика
