Описание

Данный терморегулятор работает по старт/стоп принципу с гистерезисом. При достижении заданной температуры происходит запуск вентилятора. Вентилятор работает на полных оборотах отключится тогда, когда температура опустится ниже заданного порога на величину гистерезиса(3..5°С).

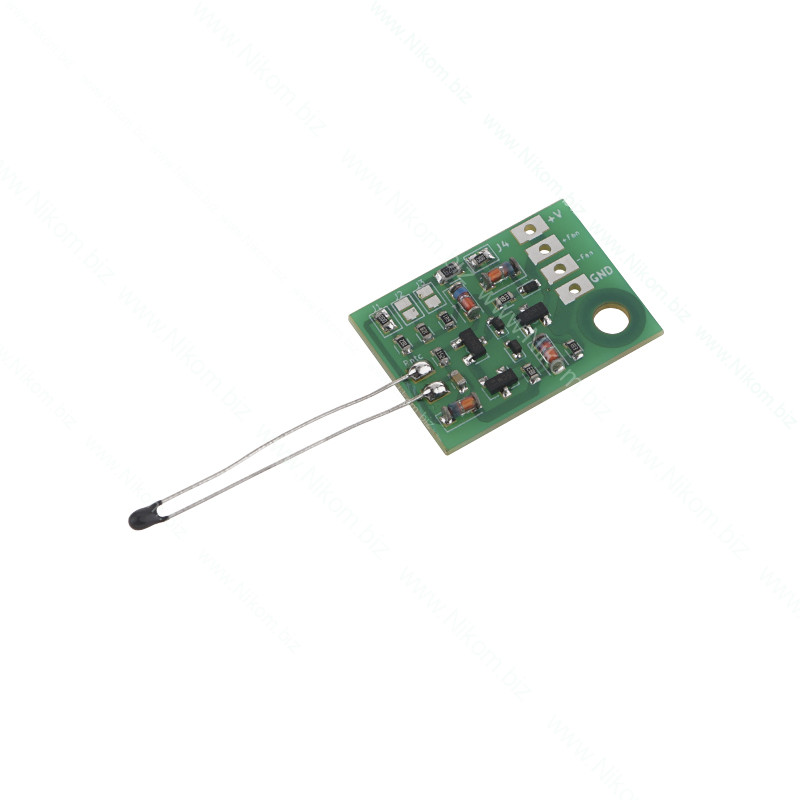

Порог срабатывания устанавливается путем закорачивания пайкой одного из следующих джамперов:

• J1 - порог 50°С(установлено по умолчанию);
• J2 - порог 60°С;
• J3 - порог 70°С.

Терморегулятор позволяет одновременно управлять несколькими вентиляторами суммарной нагрузкой не более 700мА и напряжением питания 12В или 24В. Для выбора напряжения питания используется джампер J4. В случае если этот джампер закорочен - 12В(установлено по умолчанию), в случае если разорван - 24В.

Внимание! Допускается использование вентиляторов питание которых равно установленному при помощи джампера J4.

Технические характеристики

• напряжение питания 12В или 24В;
• максимальный ток нагрузки 700мА;
• диапазон рабочих температур -30..85°С;
• размер 24х17х3мм.
