Описание

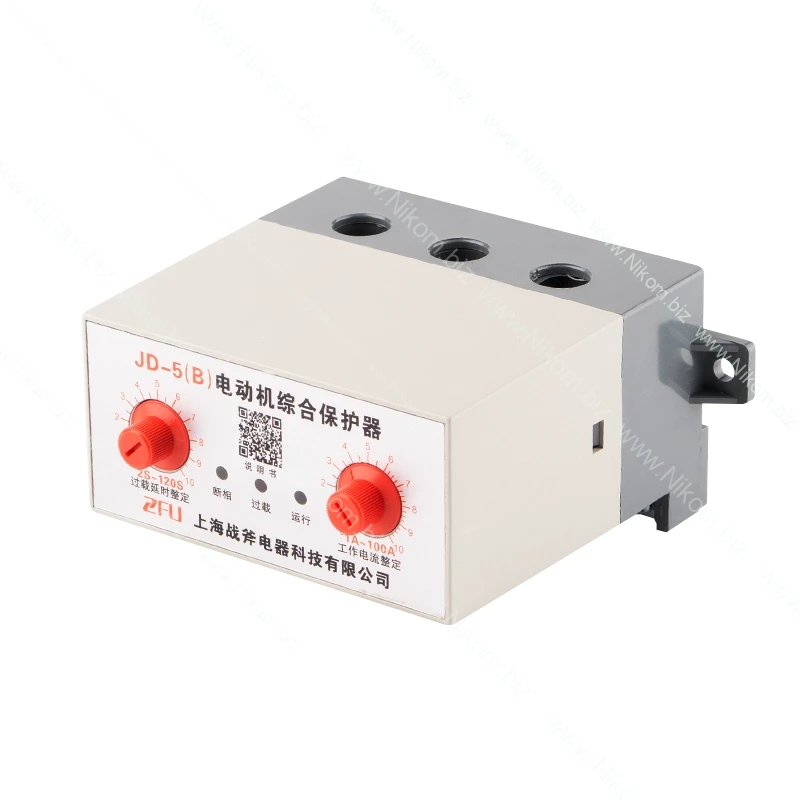

ZFU JD-5(B) — это интегрированное защитное устройство, предназначенное для защиты трёхфазных асинхронных электродвигателей от перегрузки и обрыва фазы. Оно обеспечивает надёжную работу электродвигателей в промышленных и коммерческих применениях.

Характеристики

• Рабочее напряжение: AC220V, 50Гц.
• Диапазон тока: от 1А до 100А.
• Задержка перегрузки: 2-120с.

• Функции защиты: защита от обрыва фазы и перегрузки.
• Индикация: светодиодные индикаторы для отображения рабочего состояния.
• Настройка: потенциометры для установки тока и задержки перегрузки.
• Выходные контакты: нормально замкнутые переключающие контакты.
• Размеры: 125×71×92 мм.

Особенности

• Защита от обрыва фазы: при потере одной из фаз устройство быстро отключает электродвигатель, предотвращая его повреждение.
• Защита от перегрузки: при превышении установленного тока устройство отключает двигатель, предотвращая перегрев и выход из строя.
• Светодиодная индикация: позволяет быстро определить состояние устройства и наличие неисправностей.
• Простая настройка: с помощью потенциометра можно легко установить необходимый уровень тока для защиты.

 Подключение и настройка

• Фазы пропускаются через устройство для мониторинга силы тока
• Питание устройства - клеммы 1 и 2
• Выключатель двигателя - клеммы 3 и 4
• Регулятор 1 (слева) - установка времени задержки перегрузки
• Регулятор 2 (справа) - установка значения рабочего тока
